D
Montage- und Gebrauchsanweisung

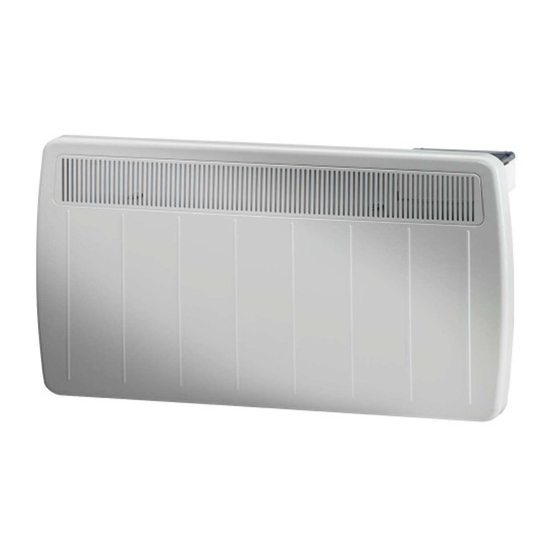

PLX 500 – PLX 3000 Wandkonvektor
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten Informa-
tionen aufmerksam durch. Bewahren Sie die Anweisung sorg-
fältig auf und geben Sie diese gegebenenfalls an Nachbesit-
zer weiter.
- Das Gerät ist von einer zugelassenen Fachkraft zu instal-
lieren.
- Das Gerät darf nur zur Raumlufterwärmung innerhalb ge-
schlossener Räume verwendet werden.
- Reparaturen und Eingriffe in das Gerät dürfen nur von ei-
nem Elektro-Fachmann ausgeführt werden.
- Im Fehlerfall oder bei längerer Außerbetriebnahme Gerät
vom Netz trennen. Sicherung ausschalten bzw. heraus-
drehen.
- Heizgerät nicht abdecken, Brandgefahr!
- Vorsicht! Außenflächen werden bei Betrieb
heiß.
- Heizgerät nicht durch Kinder oder andere
Personen betreiben, die nicht in der Lage sind, das Gerät
sicher zu benutzen. Sicherstellen, dass Kinder nicht am
Gerät spielen.
- Es dürfen keine Gegenstände in die Öffnungen der Gerä-
te eingeführt werden.
- In Räumen, in denen feuergefährliche Stoffe gelagert oder
verwendet werden (z.B. Lösungsmittel etc.), darf das
Heizgerät nicht betrieben werden.
- Die Anschlussleitung darf nicht über das heiße Gerät ge-
legt werden.
- Vorsicht! Nach dem automatischen Einschalten des an-
geschlossenen Gerätes in Ihrer Abwesenheit können Ge-
fahren entstehen, z.B. könnten zwischenzeitlich zuge-
deckte oder verstellte Geräte Brände auslösen.
2. Montage, Installation, Mindestabstände
Das Heizgerät muss horizontal ausgerichtet an einer senk-
rechten Wand, wie im Bild dargestellt, installiert werden.
Bitte achten Sie darauf, dass die Luft unten und oben am Ge-
rät ungehindert ein- und austreten kann
Das Gerät ist so zu installieren, dass die Bedienelemente
nicht von einer sich in der Badewanne oder unter der Dusche
befindlichen Person berührt werden können.
Das Heizgerät darf nicht unmittelbar unterhalb einer Wand-
steckdose installiert werden.
Die Netzanschlussdose muss nach der Montage zugänglich
sein. Vorsicht vor brennbaren Gegenständen!

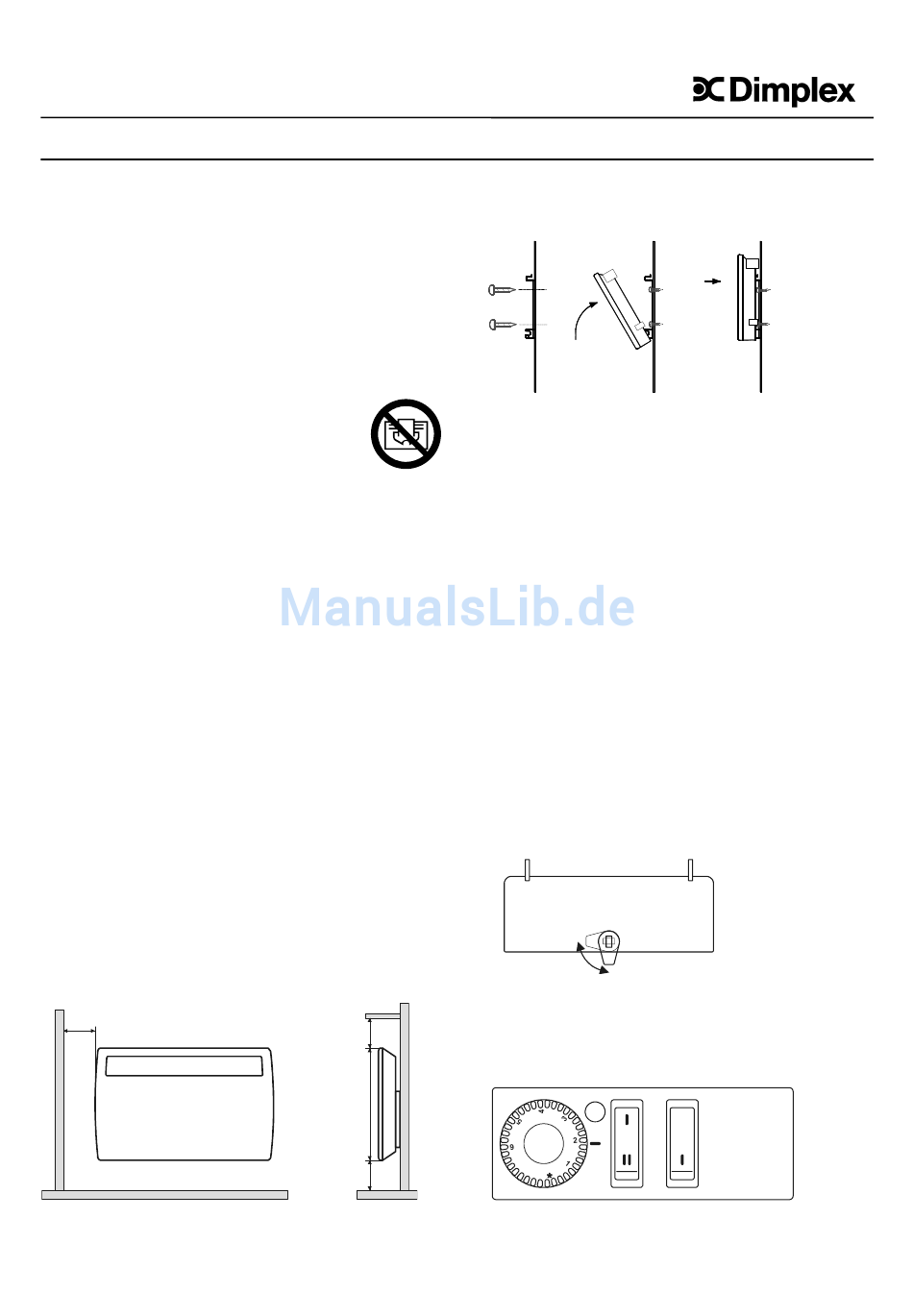

Die in der Montageskizze angegebenen Mindestabstände
sind unbedingt einzuhalten. Ferner ist an der Gerätevorder-
seite ein Abstand von mindestens 500 mm einzuhalten.
150
.
150
430
150
Wandmontage
WICHTIG- Der an der Rückseite des Gerätes mitgelieferte
Original-Wandhalter muss verwendet werden.
- Befestigungslöcher für Wandhalter bohren.
- Wandhalter fest an die Wand schrauben.
- Heizgerät mit den an der Geräterückwand befindlichen
Schlitzen in die Wandhalterung einhängen.
- Heizgerät oben am Wandhalter einrasten.
3. Elektrischer Anschluss
Die aktuellen Vorschriften nach VDE 0100 Teil 701 und die
relevanten Installationsvorschriften müssen zwingend beach-
tet werden.
Die Heizgeräte PLX 2500 ... PLX 3000 sind mit einer Gerätean-
schlussleitung ohne Stecker versehen. Die Geräteanschlusslei-
tung muss an eine für das Heizgerät bestimmte Anschlussdose
angeschlossen werden. In die festverlegte elektrische Installation
ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kon-
taktöffnung an jedem Pol (z.B. Sicherungsautomat).
Wenn die Anschlussleitung dieses Gerätes beschädigt wird,
muss sie durch eine besondere Anschlussleitung ersetzt
werden, die vom Hersteller oder seinem Kundendienst erhält-
lich ist.
4. Heizbetrieb
Die Bedienelemente sind unter einer verriegelbaren Klappe
geschützt angebracht. Zum Öffnen der Klappe die Verriege-
lung im Uhrzeigersinn lösen. Nach Einstellung der gewünsch-
ten Funktionen Klappe wieder schließen.
4.1 Heizgeräte ohne Zeitschaltuhr
Mit dem Netz-Schalter (O-I) wird das Heizgerät ein- oder aus-
geschaltet Die Stellung Aus ist mit „O" gekennzeichnet.
Der mit I - II markierte Schalter (entfällt bei PLX 500) ermög-
licht die Wahl der gewünschten Heizleistung:
I halbe Heizleistung, II volle Heizleistung).
Thermostat Wahlschalter
453321.66.94 01/06/B
0
Ein/Aus
