Dimplex ECW 934 Montage- Und Gebrauchsanweisung

D
Montage- und Gebrauchsanweisung
ECW 934, ECW 937 T Standkonvektor
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bewahren Sie die
Anweisung sorgfältig auf und geben Sie diese
gegebenenfalls an Nachbesitzer weiter.
Das Gerät darf nur zur Raumlufterwärmung innerhalb
-
geschlossener Räume verwendet werden.
Reparaturen und Eingriffe in das Gerät dürfen nur von
-
einem Elektro-Fachmann ausgeführt werden.
Im Fehlerfall oder bei längerer Außerbetriebnahme
-
Gerät vom Netz trennen. Gerätestecker ziehen oder
Sicherung ausschalten.
Heizgerät nicht abdecken, Brandgefahr!
-
Vorsicht! Außenflächen werden bei Betrieb heiß.
-
Heizgerät nicht ohne Aufsicht betreiben, wenn
-
Kleinkinder in der Nähe sind.
Es dürfen keine Gegenstände in die Öffnungen der
-
Geräte eingeführt werden.
Das Gerät ist so aufzustellen oder zu installieren, dass
-
die Bedienelemente nicht von einer sich in der
Badewanne oder unter der Dusche befindlichen
Person berührt werden können.
In Räumen, in denen feuergefährliche Stoffe
-
verwendet werden (z.B. Lösungsmittel etc.), darf das
Heizgerät nicht betrieben werden.
Die Anschlussleitung darf nicht über das heiße Gerät
-
gelegt werden.
Vorsicht! Nach dem automatischen Einschalten (über
-
den Thermostaten) des angeschlossenen Gerätes in
Ihrer Abwesenheit können Gefahren entstehen, z.B.
könnten zwischenzeitlich zugedeckte oder verstellte
Geräte Brände auslösen.

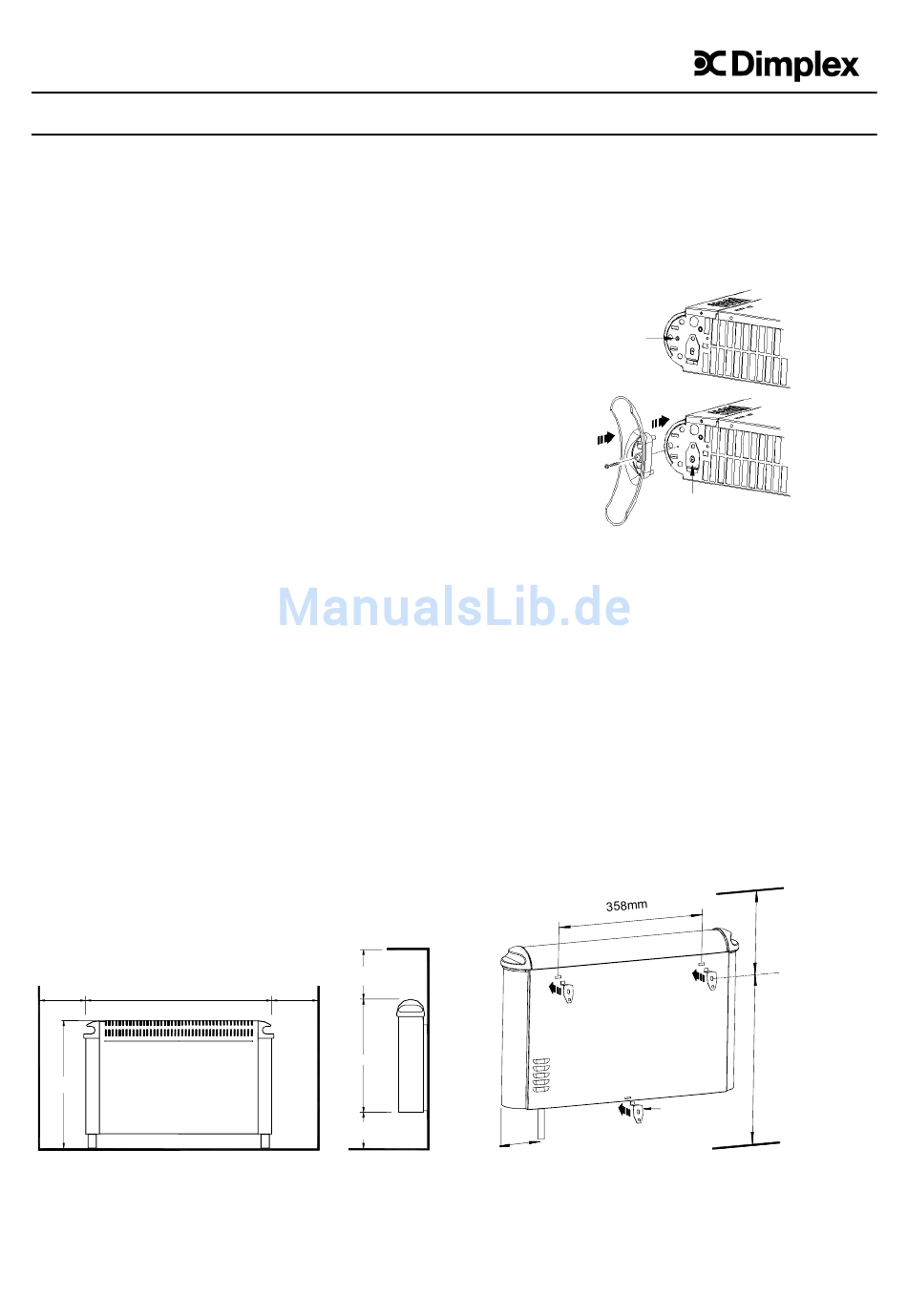

2. Montage, Installation, Mindestabstände
Das Heizgerät kann freistehend oder wandmontiert
verwendet werden. Die Mindestabstände müssen
eingehalten werden. Das Heizgerät darf nicht unmittelbar
unterhalb einer Wandsteckdose aufgestellt werden.
Der Stecker muss nach der Montage zugänglich sein.
Heizgerät nur in senkrechter Stellung, wie im Bild
dargestellt, betreiben.
Der Gebrauch auf langflorigen Teppichen ist nicht gestattet.
Vorsicht beim Aufstellen vor brennbaren Gegenständen!
577
230
MIN
432
450 MIN
230
MIN
357
230 MIN
Montage der Standfüße
Die beiden Befestigungsschrauben für die Standfüße
befinden sich auf der Geräteunterseite.
Befestigungsschrauben lösen.
Standfüße wie im Bild dargestellt einrasten und
festschrauben.
Befestigungsschrauben
für Standfüße lösen
Standfüße
festschrauben
Keinesfalls darf das Heizgerät ohne die mitgelieferten Füße
aufgestellt werden
Wandmontage
WICHTIG-
Die an der Unterseite des Gerätes befestigten Wandhalter
müssen verwendet werden.
- Befestigungslöcher für die beiden oberen Wandhalter
waagrecht im Abstand 358 mm bohren und dübeln.
- Obere Wandhalter festschrauben und Heizgerät
einhängen.
- Den dritten Wandhalter in den unteren Rückwandschlitz
einführen.
- Waagrechte Position des Heizgerätes überprüfen und
Bohrung für den unteren Wandhalter anzeichnen.
- Heizgerät abnehmen, Befestigungsloch für unteren
Wandhalter bohren und dübeln.
- Heizgerät erneut in die oberen Wandhalter einsetzen und
unteren Wandhalter an der Wand festschrauben.
52
mm
Kabeleinführung
1
453321.66.73 11/03/A
Wandhalter für
Wandmontage
526 mm
min.
520 mm
min.
