Sull'apparecchio scaricato o vuoto, smontare il "ponte di sostegno" allentando i due raccordi per tubo sede
piana. Prima di montare la resistenza tubolare in questa posizione, è necessario introdurre i sensori di
temperatura del limitatore termico di sicurezza (STB) nei pozzetti ad immersione (tubi sensore) della resistenza
tubolare come illustrato nella Fig. 3 (non è previsto un montaggio successivo dei sensori). I sensori di
temperatura devono essere introdotti fino al fondo dei pozzetti ad immersione.
tubolare elettrica può essere montata al posto del ponte di sostegno (Fig. 3). Le guarnizioni piatte disponibili (se
non danneggiate) possono essere riutilizzate per il montaggio della resistenza elettrica.
E10.11
③
Fig.
FD9509
Fühler „lang"
Sensore "lungo"
termostatici del limitatore termico di
Seite 14/16
Dispositivo di sfiato
②
Fig.
Dispositivo di scarico
Ponte di sostegno =
posizione di montaggio del
radiatore
A questo punto la resistenza
Sensore "corto"
Fühler „kurz"

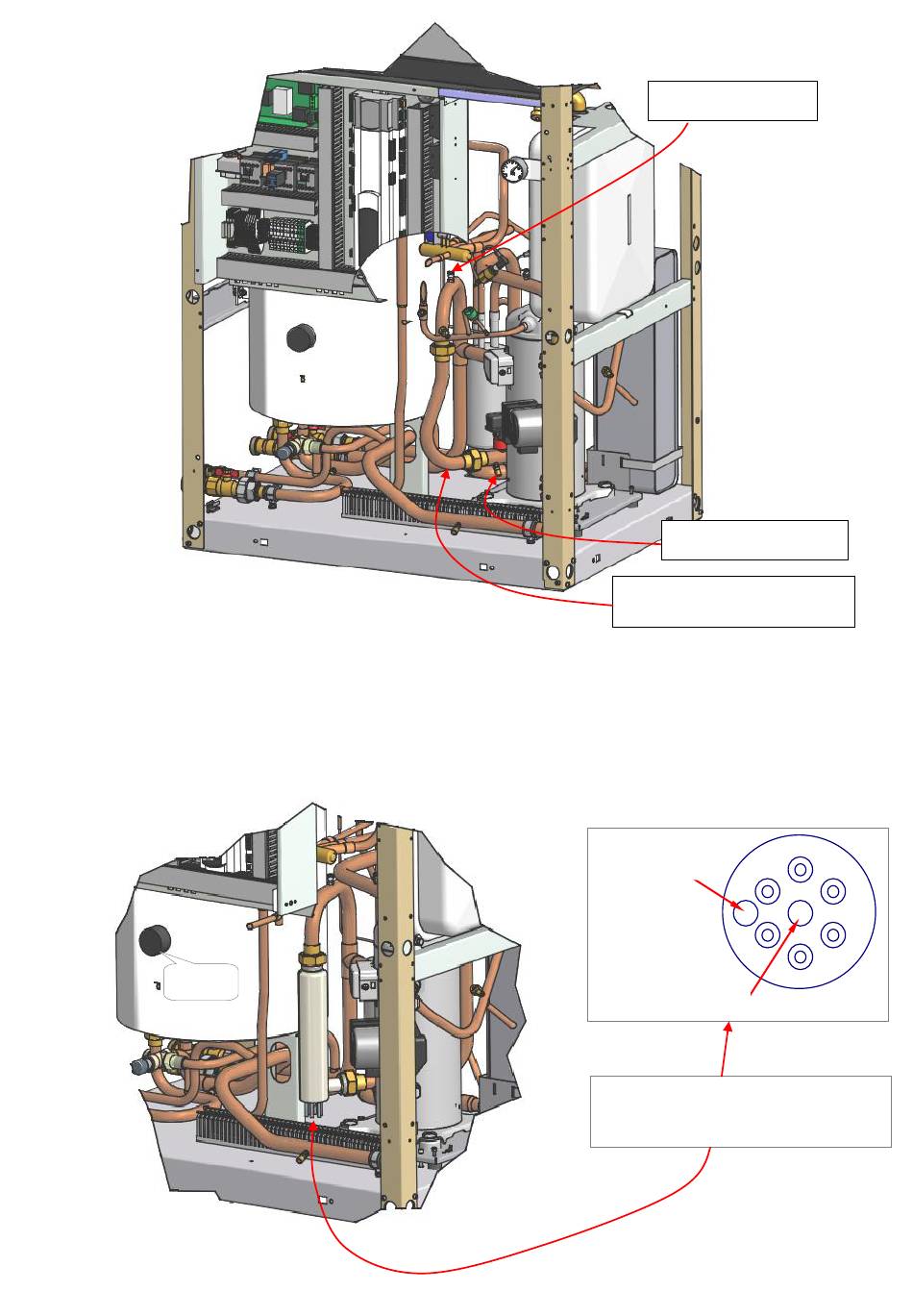

Posizionamento dei due sensori
sicurezza
452160.66.71
