Elektro-Einbaurohrheizkörper
für Luft-Wasser-Wärmepumpe
Montageanweisung
1.1 Allgemeine Sicherheitshinweis
ACHTUNG !
Vor jeglichen Arbeiten an der Wärmepumpe ist diese spannungsfrei zu
schalten.
Die Elektrofachkraft hat sich durch geeignete Maßnahmen davon zu
überzeugen, das die Anlage allpolig vom Netz getrennt wurde. Erst
danach darf mit dem Austausch oder der Montage der Rohrheizkörper
begonnen werden.
Im Betrieb muss die Rohrheizung mit Wasser gefüllt sein bzw. behinderungsfrei mit Wasser durchströmt
werden. Lufteinschlüsse im Heizkörper können diesen beschädigen oder zerstören.
1.2 Montage des Elektroheizkörpers
Für den Einbau des Rohrheizkörpers ist die untere Gerätevorderwand der Wärmepumpe abzunehmen um
Zugang zum Schaltkasten und zur Einbauposition zu erlangen. Für mehr Montagefreiheit kann der Schaltkasten
abgenommen und abgestellt werden. Ist die Wärmepumpe heizungsseitig
Pufferspeicher befüllt sind die Kugelhähne im Gerät abzusperren und das Heizungswasser über den Füll-und
Entleerungshahn zu entleeren. Im Einbaubereich der Heizung und dem relevanten Verrohrungsabschnitt ist
das
Heizungswasser
FD9509
über
die
dargestellte

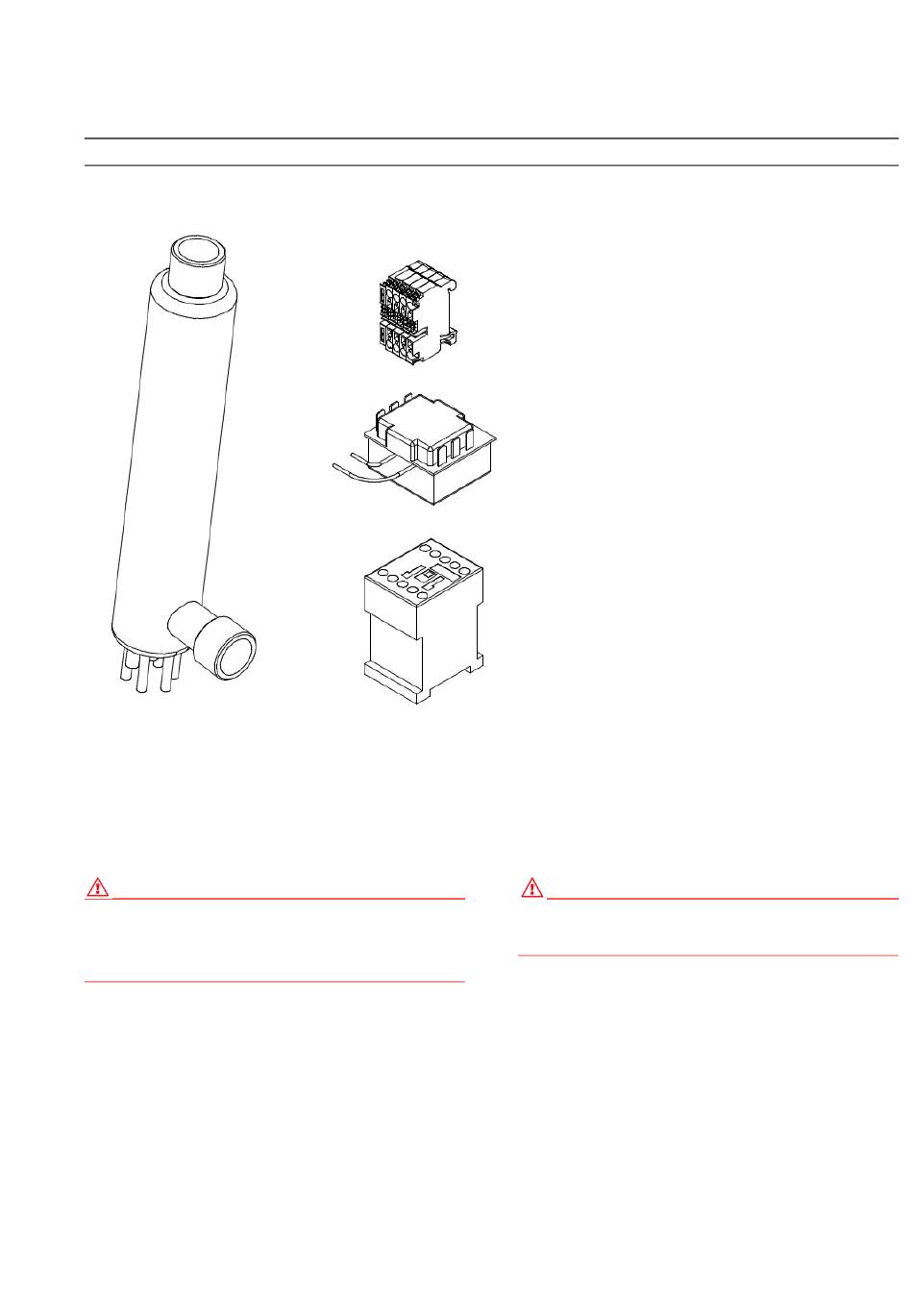

Lieferumfang:
1x Rohrheizkörper (2, 4 , 6 kW )
1x Schütz (elektrische Schalteinheit)
1x Sicherheitstemperaturbegrenzer (STB)
1x Konfektionierter Kabelsatz
1x Montagewinkel (Blechteil)
4x Verbindungsstecker 6 mm
2x Verbindungsstecker 2,5 mm
4x Durchgangsklemme
1x Endklammer
1x Abschlussplatte
2x Schraube M4x6 mit Fächerscheibe
2x Schraube M4x8 selbstschneidend
6x Bezeichnungsschilder für Klemmen
1x Montageanweisung
ACHTUNG !
Neben den geltenden VDE Normen und Vorschriften sowie DVGW
Richtlinien sind die Anschlussbedingungen der örtlichen Elektrizitäts-
und Wasserwerke einzuhalten. Der elektrische Anschluss darf nur von
Einer Elektrofachkraft durchgeführt werden.
Entleerungsvorrichtung
Seite 1/16
373 710 / HCT12U
452160.66.71
2
2
bereits eingebunden bzw. der
abzulassen
(siehe
452160.66.71
2).
