1.3 Montaggio dei componenti elettronici
Togliere il relè K20.1 inclusi i fili collegati e il cavo a 3 fili per la resistenza flangiata

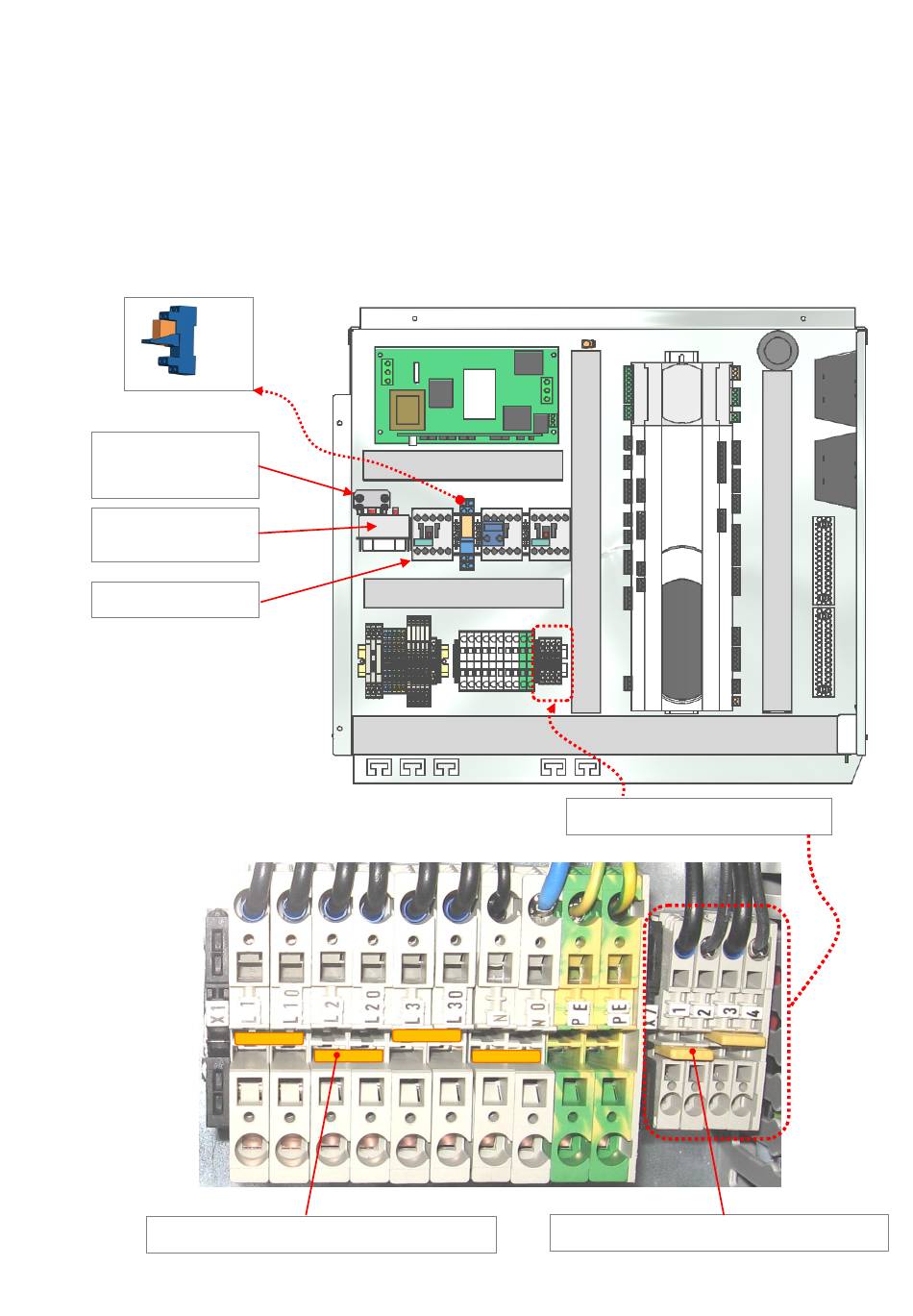

Fig. 4, montare (a incastro) il contattore e i morsetti passanti nella posizione prevista all'interno del quadro di
comando sulle guide DIN disponibili. La squadretta di montaggio per il limitatore termico di sicurezza (STB)
deve essere fissata negli appositi alesaggi con il bordo corto nella posizione illustrata nella Fig. 4, con l'ausilio
delle viti autobloccanti M4x8. Il limitatore termico di sicurezza viene fissato su questa squadretta con le viti
M4x6 + rondella. Le linee capillari del limitatore STB devono essere posate nelle canaline del quadro di
comando e condotte fino alla parte inferiore della resistenza elettrica. Fissare le linee capillari con apposite
fascette sul fascio di cavi della resistenza elettrica (attenzione: non schiacciare i capillari). Posare le tubazioni in
modo da poter rimuovere e deporre il quadro di comando senza dover sfilare i cavi qualora ce ne fosse bisogno.
K20.1
Squadretta di
fissaggio
per STB
Limitatore termico
di sicurezza (STB)
Contattore K20.2
Fig.
⑤
Fig.
4x spine di collegamento "grandi" (6 mm
FD9509
④
2
Seite 15/16
Morsetti per morsettiera X7
2x spine di collegamento "piccole" (2,5 m
1
*
)
E10.11.
Come illustrato nella
452160.66.71
2)
