1.3 Montage des composants électriques
Il est nécessaire de retirer le relais K20.1, y compris les fils raccordés, ainsi que le câble à 3 fils en direction de
la cartouche chauffante E10.11. Le contacteur ainsi que les bornes de passage doivent être montés (clipsés) à

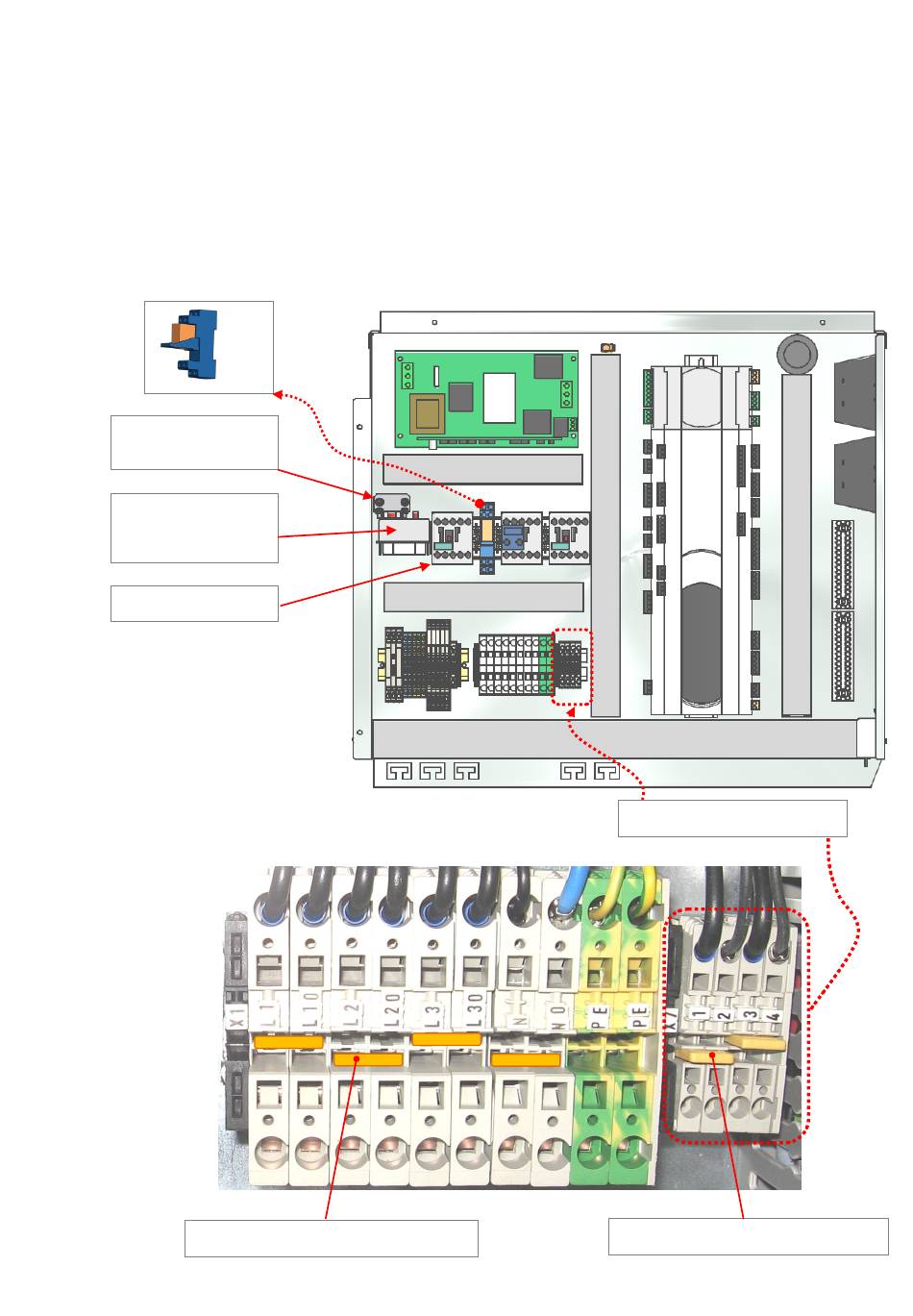

l'emplacement prévu à cet effet dans le boîtier électrique sur les rails porteurs présents, tel qu'illustré sur
l'image 4. La cornière de fixation pour le limiteur de température de sécurité (STB) doit être fixée dans les trous
prévus à cet effet à l'aide des vis autobloquantes M4x8 en plaçant le côté court dans la position indiquée sur
l'image 4. Le limiteur de température de sécurité est fixé à cette cornière avec les vis M4x6 ainsi qu'avec la
rondelle éventail. Les conduites capillaires du STB doivent être posées dans les goulottes de câbles du boîtier
électrique puis dirigées vers la partie inférieure du chauffage électrique. Les conduites capillaires doivent être
fixées à l'aide d'attache-câbles sur le terne du chauffage électrique (attention : ne pas écraser les conduites
capillaires). Veuillez poser les conduites de façon à pouvoir retirer le boîtier électrique en cas de besoin sans
avoir à débrancher ces dernières.
K20.1
Cornière de fixation
pour STB
Limiteur de
température de
sécurité (STB)
Contacteur K20.2
⑤
4x connecteur « grand » (6 mm
FD9509
④
2
1
*
)
Seite 11/16
Bornes pour le bornier X7
2x connecteur « petit » (2,5 mm
2
)
452160.66.71
