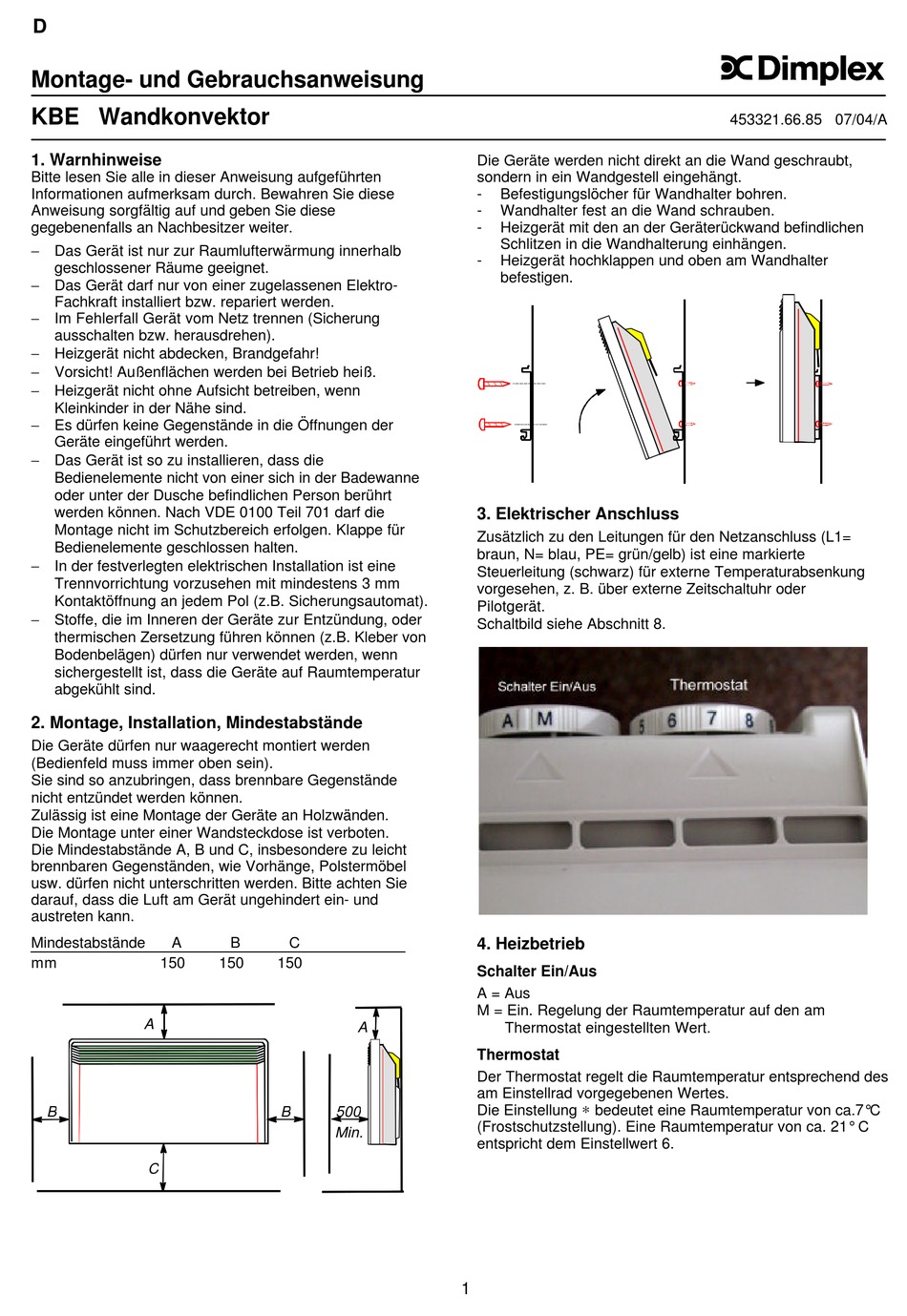

Montage- und Gebrauchsanweisung
KBE Wandkonvektor
1. Warnhinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bewahren Sie diese
Anweisung sorgfältig auf und geben Sie diese
gegebenenfalls an Nachbesitzer weiter.
− Das Gerät ist nur zur Raumlufterwärmung innerhalb
geschlossener Räume geeignet.
− Das Gerät darf nur von einer zugelassenen Elektro-
Fachkraft installiert bzw. repariert werden.
− Im Fehlerfall Gerät vom Netz trennen (Sicherung
ausschalten bzw. herausdrehen).
− Heizgerät nicht abdecken, Brandgefahr!
− Vorsicht! Außenflächen werden bei Betrieb heiß.
− Heizgerät nicht ohne Aufsicht betreiben, wenn
Kleinkinder in der Nähe sind.
− Es dürfen keine Gegenstände in die Öffnungen der
Geräte eingeführt werden.
− Das Gerät ist so zu installieren, dass die
Bedienelemente nicht von einer sich in der Badewanne
oder unter der Dusche befindlichen Person berührt
werden können. Nach VDE 0100 Teil 701 darf die
Montage nicht im Schutzbereich erfolgen. Klappe für
Bedienelemente geschlossen halten.
− In der festverlegten elektrischen Installation ist eine
Trennvorrichtung vorzusehen mit mindestens 3 mm
Kontaktöffnung an jedem Pol (z.B. Sicherungsautomat).
− Stoffe, die im Inneren der Geräte zur Entzündung, oder
thermischen Zersetzung führen können (z.B. Kleber von
Bodenbelägen) dürfen nur verwendet werden, wenn
sichergestellt ist, dass die Geräte auf Raumtemperatur
abgekühlt sind.
2. Montage, Installation, Mindestabstände
Die Geräte dürfen nur waagerecht montiert werden
(Bedienfeld muss immer oben sein).
Sie sind so anzubringen, dass brennbare Gegenstände
nicht entzündet werden können.
Zulässig ist eine Montage der Geräte an Holzwänden.
Die Montage unter einer Wandsteckdose ist verboten.
Die Mindestabstände A, B und C, insbesondere zu leicht
brennbaren Gegenständen, wie Vorhänge, Polstermöbel
usw. dürfen nicht unterschritten werden. Bitte achten Sie
darauf, dass die Luft am Gerät ungehindert ein- und
austreten kann.
Mindestabstände A
mm 150
A
B
C
B C
150 150
A
B 500
Min.
Die Geräte werden nicht direkt an die Wand geschraubt,
sondern in ein Wandgestell eingehängt.
- Befestigungslöcher für Wandhalter bohren.
- Wandhalter fest an die Wand schrauben.
- Heizgerät mit den an der Geräterückwand befindlichen
Schlitzen in die Wandhalterung einhängen.
- Heizgerät hochklappen und oben am Wandhalter
befestigen.
3. Elektrischer Anschluss
Zusätzlich zu den Leitungen für den Netzanschluss (L1=
braun, N= blau, PE= grün/gelb) ist eine markierte
Steuerleitung (schwarz) für externe Temperaturabsenkung
vorgesehen, z. B. über externe Zeitschaltuhr oder
Pilotgerät.
Schaltbild siehe Abschnitt 8.
4. Heizbetrieb
Schalter Ein/Aus
A = Aus
M = Ein. Regelung der Raumtemperatur auf den am
Thermostat eingestellten Wert.
Thermostat
Der Thermostat regelt die Raumtemperatur entsprechend des
am Einstellrad vorgegebenen Wertes.
∗
Die Einstellung bedeutet eine Raumtemperatur von ca.7°C
(Frostschutzstellung). Eine Raumtemperatur von ca. 21° C
entspricht dem Einstellwert 6.
1
