ESPAÑOL
5. PANTALLA LED: muestra diferente información, dependiendo del modo de funcionamiento y/o el modo
de visualización. El primer dígito muestra el número de la unidad: la unidad 1 siempre es la maestra. 2, 3
o 4 se muestran en las esclavas conectadas.
6. BOTÓN DE MODO DE VISUALIZACIÓN: presione el botón para explorar los diferentes modos de
visualización:
 Modo de visualización 1: (led apagado) muestra los valores DMX al mover un fader de CANAL
(000 a 512).
 Modo de visualización 2: (led apagado) muestra la salida en % al mover un fader de CANAL (0%
a 100%).
 Modo de visualización 3: (led encendido) muestra los valores DMX al mover un fader de CANAL
(000 a 127).
 Canal MIDI: presione el botón hasta que empiece a parpadear el led, la pantalla muestra el canal
MIDI seleccionado. Presione nuevamente el botón hasta que deje de parpadear el led. También
consulte el capítulo "FUNCIONAMIENTO".
7. FADER MAESTRO: se usa para establecer el nivel de salida DMX general (maestro). Si están
conectadas varias unidades en maestro/esclavo, el fader maestro de la unidad 1 (unidad maestra) se usa
para controlar
Observaciones 1: en ambos modos de funcionamiento los datos MIDI (000-127) son enviados a través
de la salida USB (10)
Observaciones 2: este fader también se usa para establecer el canal MIDI deseado, consulte el capítulo
"FUNCIONAMIENTO"
8. BOTÓN DE PROGRAMA: se usa para programar una escena en uno de los faders de CANAL. Al
pulsar junto con el botón ESCENA/MANUAL (4), puede establecer el controlador en el modo
PROGRAMA. Consulte el capítulo "FUNCIONAMIENTO" para obtener más información sobre el uso del
botón PROGRAMA.
9. BOTÓN OSCURECIMIENTO: se usa para desactivar la salida DMX. Al usarse en el modo RECEPCIÓN
MIDI, puede presionar este botón durante 2 segundos para restaurar todos las escenas (establecer todas
las escenas en cero).

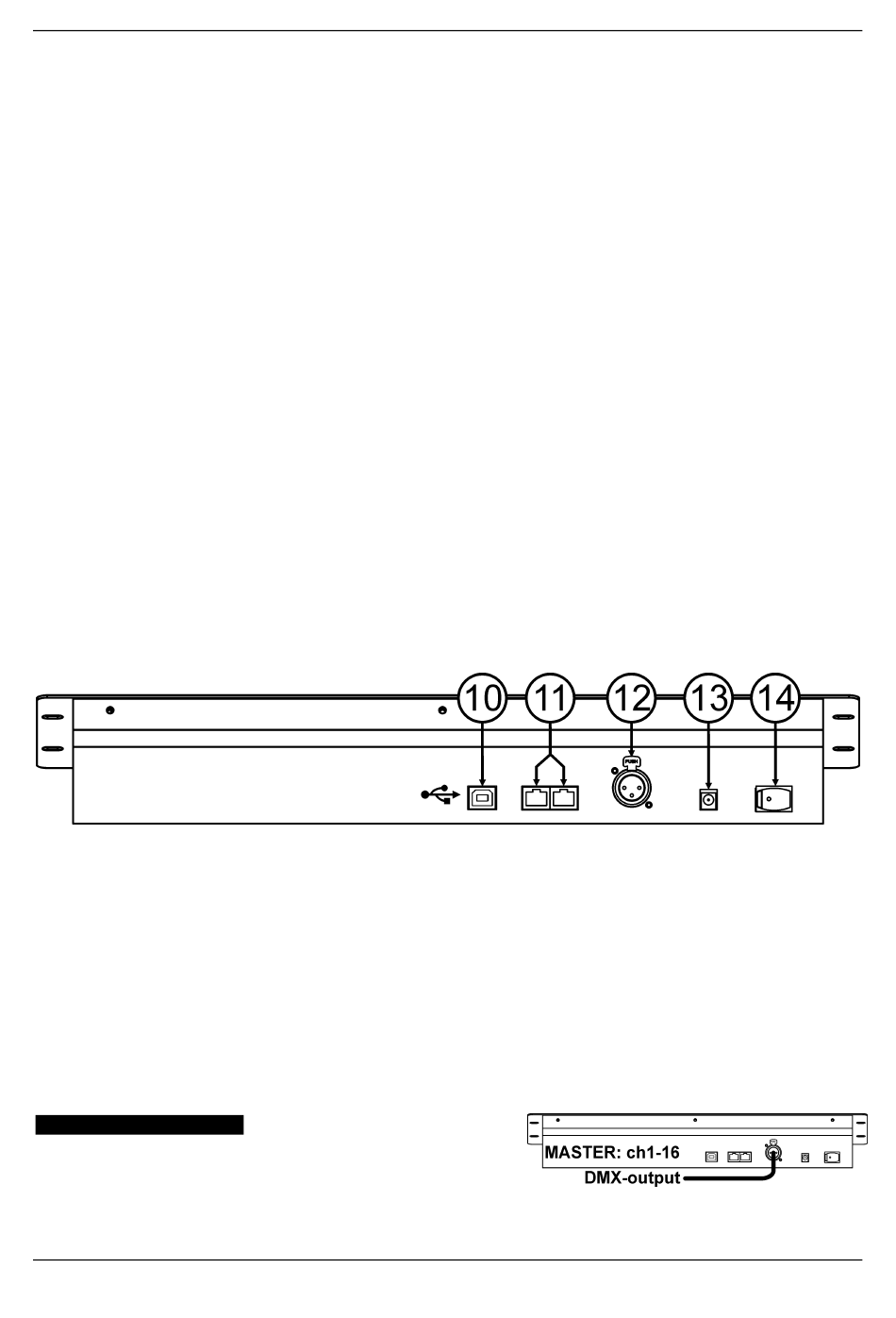

FUNCIONES (PARTE TRASERA)
10. CONEXIÓN USB: se usa para conectar el controlador en un PC. De este modo puede: controlar las
aplicaciones MIDI, permitir que otras aplicaciones MIDI controlen el Scenemaster o actualizar el
firmware del Scenemaster.
11. CONECTORES DE ENLACE: se usan dos conectores RJ45 para enlazar varios Scenemasters
conjuntamente para obtener un controlador virtual con más canales y escenas. Puede usar cables de
conmutación (Patch) para red Cat-5 estándar.
12. SALIDA DMX: se usa para conectar y controlar todo tipo de proyectores y efectos DMX.
13. ENTRADA DE ADAPTADOR DE CC: se usa para conectar el adaptador de CC aquí.
14. INTERRUPTOR DE ALIMENTACIÓN: se utiliza para encender/apagar el controlador. Se conserva el
último estado de trabajo, las últimas escenas activas iniciarán automáticamente cuando vuelva a
encender el Scenemaster.
CONEXIONES
CONEXIÓN DMX- SIMPLE
Conecte simplemente la salida DMX del controlador en todo
tipo de equipo que se pueda controlar mediante DMX. El
Scenemaster controla los canales DMX 1 a 16. Para obtener
más canales DMX, sólo enlace varios controladores (vea la información más adelante).
JB SYSTEMS
®
la salida de
38/43
MANUAL DE FUNCIONAMIENTO
todas las unidades en conjunto.
