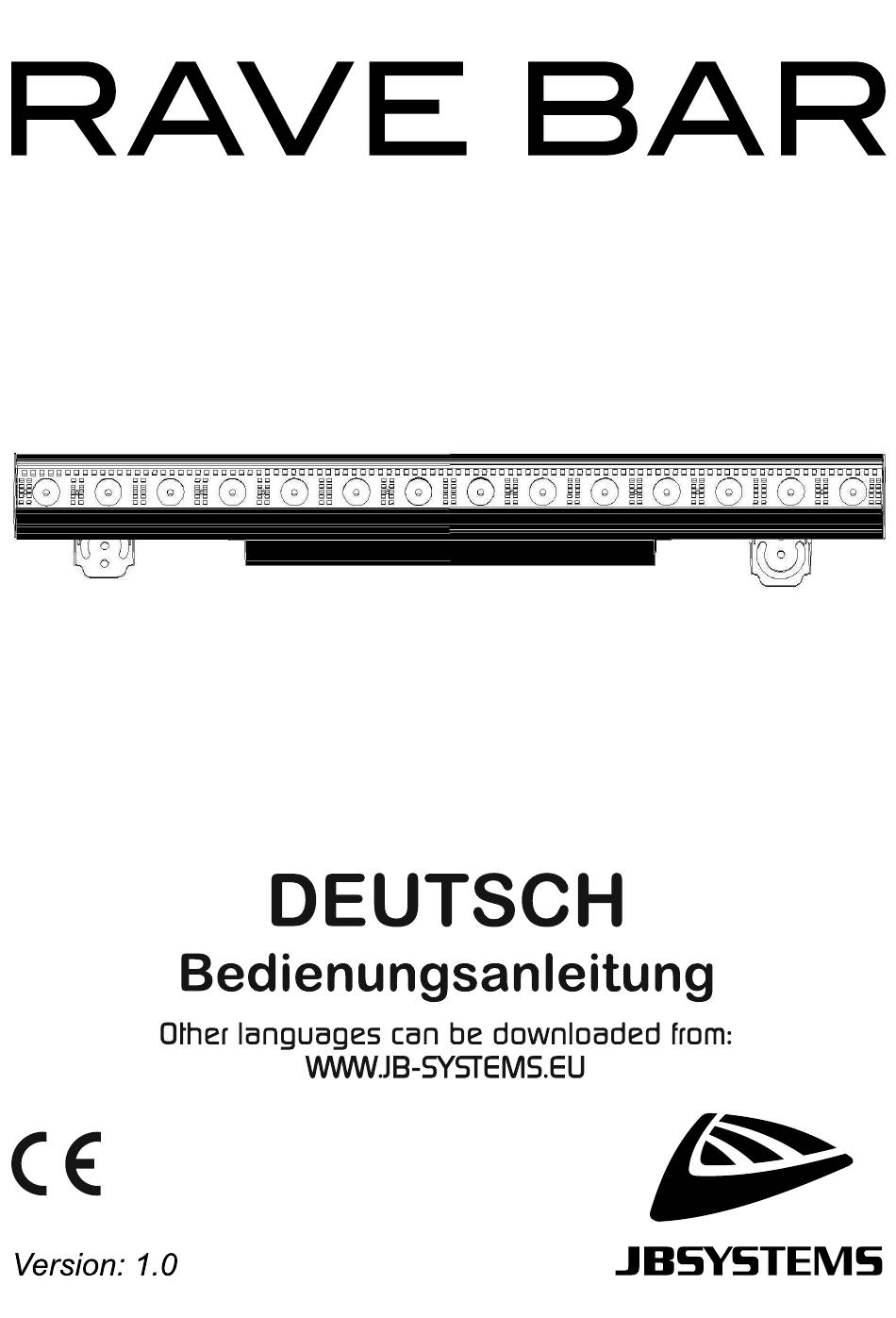

JB Systems RAVE BAR Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB Systems RAVE BAR

Inhaltszusammenfassung für JB Systems RAVE BAR

  • Seite 3: Vor Gebrauch

    DEUTSCH BEDIENUNGSANLEITUNG ® Vielen Dank, dass Sie sich für dieses Produkt von JB Systems entschieden haben. Bitte lesen Sie diese Bedienungshinweise vor der Inbetriebnahme sorgfältig durch, um alle Möglichkeiten des Geräts voll nutzen zu können, sowie zu Ihrer eigenen Sicherheit.

  • Seite 4: Sicherheitshinweise

    Typs und mit gleichen elektrischen Spezifikationen ersetzen! • Bei Fehlfunktion das Gerät nicht benutzen und sich sofort mit dem Händler in Verbindung setzen. • Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. ® JB SYSTEMS 2/11 RAVE BAR...

  • Seite 5: Überkopf-Montage

    • Das Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Nähe von Sitzgelegenheiten installieren. • Vor Montage sicherstellen, dass die gewählte Position wenigstens das 10-fache Gerätegewicht aufnehmen kann. ® JB SYSTEMS 3/11 RAVE BAR...
  • Seite 6 Einheiten sind „Slave“-Einheiten. • Vergewissern Sie sich, dass alle Einheiten an das Stromnetz angeschlossen sind. • Schlagen Sie für weitere Informationen im Kapitel INFORMATIONEN ZUR EINSTELLUNG nach. Master Slave 1 Slave 2 Nächste Slave-Einheit ® JB SYSTEMS 4/11 RAVE BAR...
  • Seite 7 Sie, wie Sie DMX-Adressen einstellen. Vergessen Sie nicht, dass jeder Projektor 2 Kanäle benutzt; eine mögliche Adresseneinstellung könnte sein: Einheit 1 = 001 – Einheit 2 = 003 – Einheit = 005 – Einheit 4 = 007 – usw. ® JB SYSTEMS 5/11 RAVE BAR...
  • Seite 8 Taste [MENU], bis im Display SLAU angezeigt wird. • Bestätigen Sie Ihre Auswahl mit der Taste [ENTER] EINZELGERÄTEMODUS: Sie können den Projektor ohne DMX-Controller benutzen und die gewünschten Parameter manuell einstellen. 1. FESTE DIMMERSTUFE UND STROBOSKOPGESCHWINDIGKEIT ® JB SYSTEMS 6/11 RAVE BAR...
  • Seite 9 Verbinden Sie mehrere Einheiten miteinander. Schlagen Sie im Kapitel „Elektrische Installation“ nach, • um zu erfahren, wie die Einheiten miteinander zu verbinden sind. • Wählen Sie an der Master-Einheit (die erste Rave Bar in der DMX-Kette) einen der EINZELGERÄTEMODI aus. • Stellen Sie bei allen anderen Projektoren den SLAVE-Modus ein.
  • Seite 10 240 – 255 14 x 23-W-Warmweiß-Programm 3 000 – 009 RGB-LEDs AUS 010 – 021 Sich nicht ändernde Farbe 1 022 – 033 Sich nicht ändernde Farbe 2 034 – 045 Sich nicht ändernde Farbe 3 ® JB SYSTEMS 8/11 RAVE BAR...
  • Seite 11 3-W-Warmweiß-LED 10 000-255 3-W-Warmweiß-LED 11 000-255 3-W-Warmweiß-LED 12 000-255 3-W-Warmweiß-LED 13 000-255 3-W-Warmweiß-LED 14 000-255 RGB-1 ROT 000-255 RGB-1 GRÜN 000-255 RGB-1 BLAU 000-255 RGB-2 ROT 000-255 RGB-2 GRÜN 000-255 RGB-2 BLAU 000-255 RGB-3 ROT ® JB SYSTEMS 9/11 RAVE BAR...

  • Seite 12: Wartung

    Umgebung ab, in welcher das Gerät eingesetzt wird: feuchte, verrauchte oder besonders verschmutzte Umgebungen führen zu einer stärkeren Verschmutzung auf den Geräteoptik. • Mit einem weichem Tuch und gewöhnlichem Glasreiniger säubern. • Alle Teile stets gut abtrocknen. ® JB SYSTEMS 10/11 RAVE BAR...

  • Seite 13: Technische Daten

    14 x 3 W Warmweiß-LEDs, 120 x RGB-SMD-LEDs, 180 x Kaltweiß-SMD-LEDs Abmessung: 1002 x 67 x 122 mm Gewicht: 3,86 kg Diese Angaben können sich ohne gesonderten Hinweis ändern Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.jb-systems.eu ® JB SYSTEMS 11/11 RAVE BAR...
