DEUTSCH
FUNKTIONEN
1. KANALFADER: können für verschiedene Zwecke verwendet werden, je nach Betriebsmodus:
 Handbetrieb (Manual Mode): zum Ändern des Ausgangspegels des Kanals.
 Scene-Modus: ruft schrittweise die Szene auf, die auf diesem Fader programmiert worden ist.
Anmerkung: in beiden Betriebsmodi werden MIDI-Daten (000-127) über den USB-Ausgang (10) gesendet
2. FLASH-TASTEN: können für verschiedene Zwecke verwendet werden, je nach Betriebsmodus:
 Handbetrieb: als Kanal-FLASH-Taste verwendet (max. Ausgangspegel so lang die Taste gedrückt
ist)
 Scene-Modus:
Szene.
Anmerkung: in beiden Betriebsmodi werden MIDI-Daten (Mitteilung an/aus) über den USB-Ausgang (10)
gesendet
3. STATUS-LED: Information hängt vom Betriebsmodus ab:
 Handbetrieb: leuchtet stufenweise auf, je nach Faderstellung.
 Scene-Modus:
4. SCENE/MANUAL-TASTE: zum Hin- und Herwechseln zwischen Handbetrieb und Scene-Modus:
 Handbetrieb: jeder der 16 KANAL-Fader kann zum manuellen Einstellen des Ausgangspegels
benutzt werden.
 Scene-Modus:
manuell gemischt werden.
Wenn sie zusammen mit der DISPLAY MODE-Taste (6) gedrückt wird, können Sie den Controller in den
MIDI RECEIVE-Modus setzen, siehe Kapitel „BEDIENUNG" für weitere Informationen.
5. LED-DISPLAY: zeigt verschiedene Informationen an, je nach Betriebsmodus und/oder Display-Modus.
Die erste Stelle zeigt die Gerätenummer an: Gerät 1 ist immer der Master. 2,3 oder 4 wird auf den
angeschlossenen Slaves angezeigt.
6. DISPLAY MODE-Taste: drücken Sie die Taste, um die verschiedenen Display-Modi durchzusehen:
 Display Modus 1: (LED aus) zeigt die DMX-Werte, während ein KANAL-Fader bewegt wird (000
bis 512).
 Display Modus 2: (LED aus) zeigt den Ausgangspegel in %, während ein KANAL-Fader bewegt
wird (0% bis 100%).
 Display Modus 3: (LED an) zeigt die MIDI-Werte, während ein KANAL-Fader bewegt wird (000 bis
127).
 MIDI-Kanal: drücken Sie die Taste, bis die LED zu blinken beginnt, das Display zeigt den
gewählten MIDI-Kanal. Drücken Sie die Taste noch einmal, bis die LED nicht mehr blinkt. Siehe
auch Kapitel „BEDIENUNG".
7. MASTER FADER: zum Einstellen des Gesamt-(Master)-DMX-Ausgangspegels. Wenn mehrere Geräte
im Master/Slave angeschlossen sind, dient der Master-Fader von Gerät 1 (Master-Gerät) dazu, den
Ausgangspegel
Anmerkung 1: in beiden Betriebsmodi werden MIDI-Daten (000-127) über den USB-Ausgang (10)
gesendet
Anmerkung 2: Dieser Fader dient ebenfalls dazu, den gewünschten MIDI-Kanal einzustellen, siehe auch
Kapitel „BEDIENUNG"
JB SYSTEMS
®

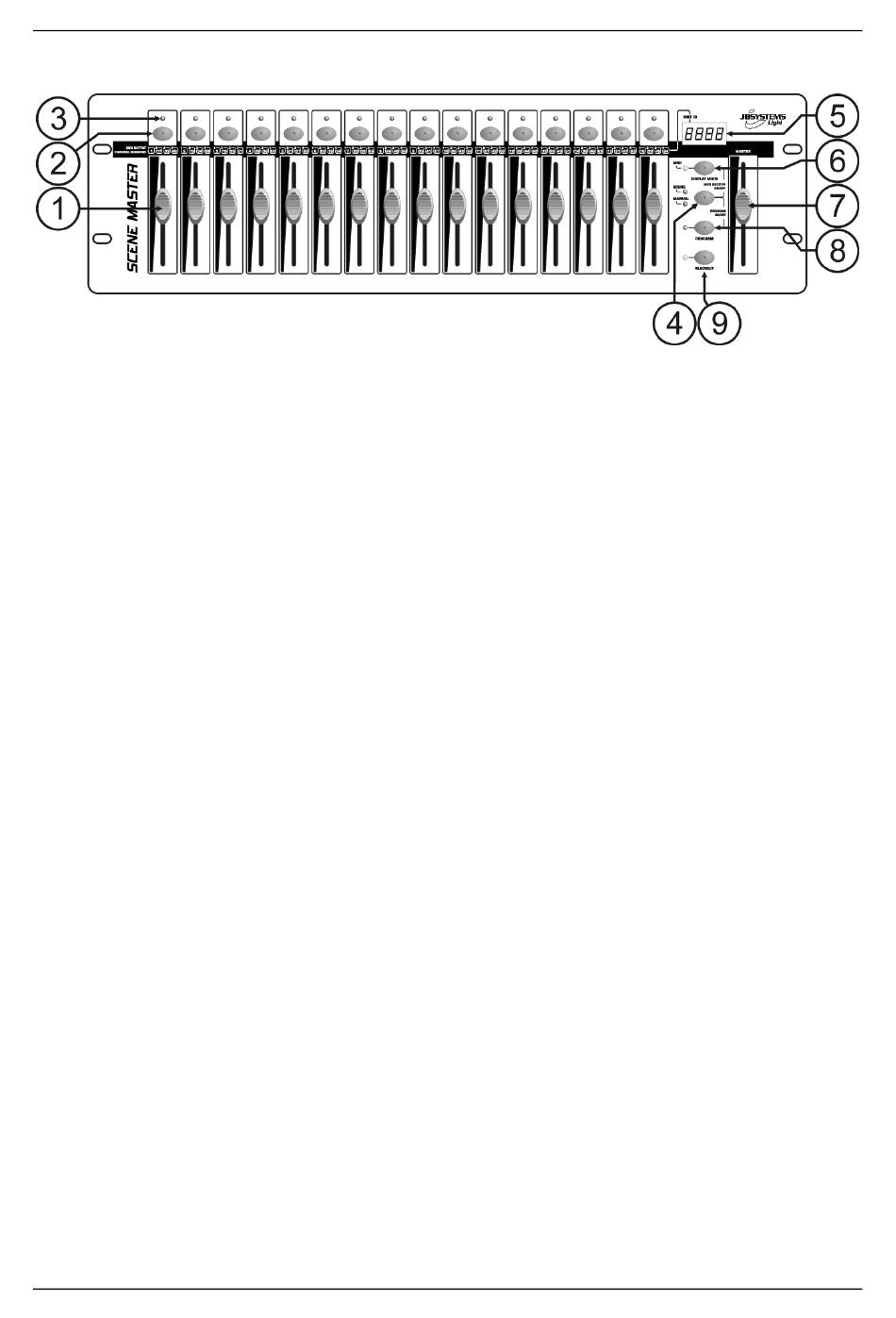

(VORDERSEITE)
KANAL-Fader geschlossen  zum An-/Ausschalten der programmierten
KANAL-Fader nicht geschlossen  als Szene FLASH-Taste verwendet. (Szene auf
100% einstellen)
aus, so lange keine Szene programmiert ist (leer).
leuchtet, wenn eine Szene programmiert ist, aber nicht aktiv ist.
blinkt, wenn eine Szene programmiert und aktiv ist (am Ausgang gezeigt)
jeder der 16 KANAL-Fader kann eine Szene enthalten, die Szenen können
von allen Geräten gemeinsam
28/43
BEDIENUNGSANLEITUNG
zu
SCENEMASTER
steuern.
