ENTRÉE POUR L'ADAPTATEUR A COURANT CONTINU : raccordez à cette prise l'adaptateur de CC
fourni.
14.
INTERRUPTEUR DE MISE SOUS TENSION : utilisé pour mettre le contrôleur en ou hors service. A la
mise hors tension, le dernier statut de fonctionnement est mémorisé : lorsqu'on remettra le Scenemaster
sous tension, les dernières scènes actives se remettront automatiquement à défiler.
CONNEXIONS
CONNEXION DMX SIMPLE
Il suffit de connecter la sortie DMX du contrôleur à toutes
sortes d'appareils compatibles avec la norme DMX. Le
Scenemaster contrôle alors les canaux DMX 1 à 16. Pour
obtenir davantage de canaux DMX, il suffit de relier plusieurs
contrôleurs les uns aux autres (voir ci-contre).
CONNEXION MIDI SIMPLE
Il suffit de connecter la sortie USB du contrôleur vers un
ordinateur. Aucun des pilotes n'est nécessaire, ceux-ci seront
installés automatiquement.
N'oubliez pas de régler le contrôleur sur un des 16 canaux
MIDI disponibles. Prière de se reporter au chapitre "UTILISATION" pour de plus amples informations
concernant l'utilisation de la norme MIDI avec le Scenemaster. Pour obtenir davantage de canaux DMX, il
suffit de relier plusieurs contrôleurs les uns aux autres (voir ci-contre).

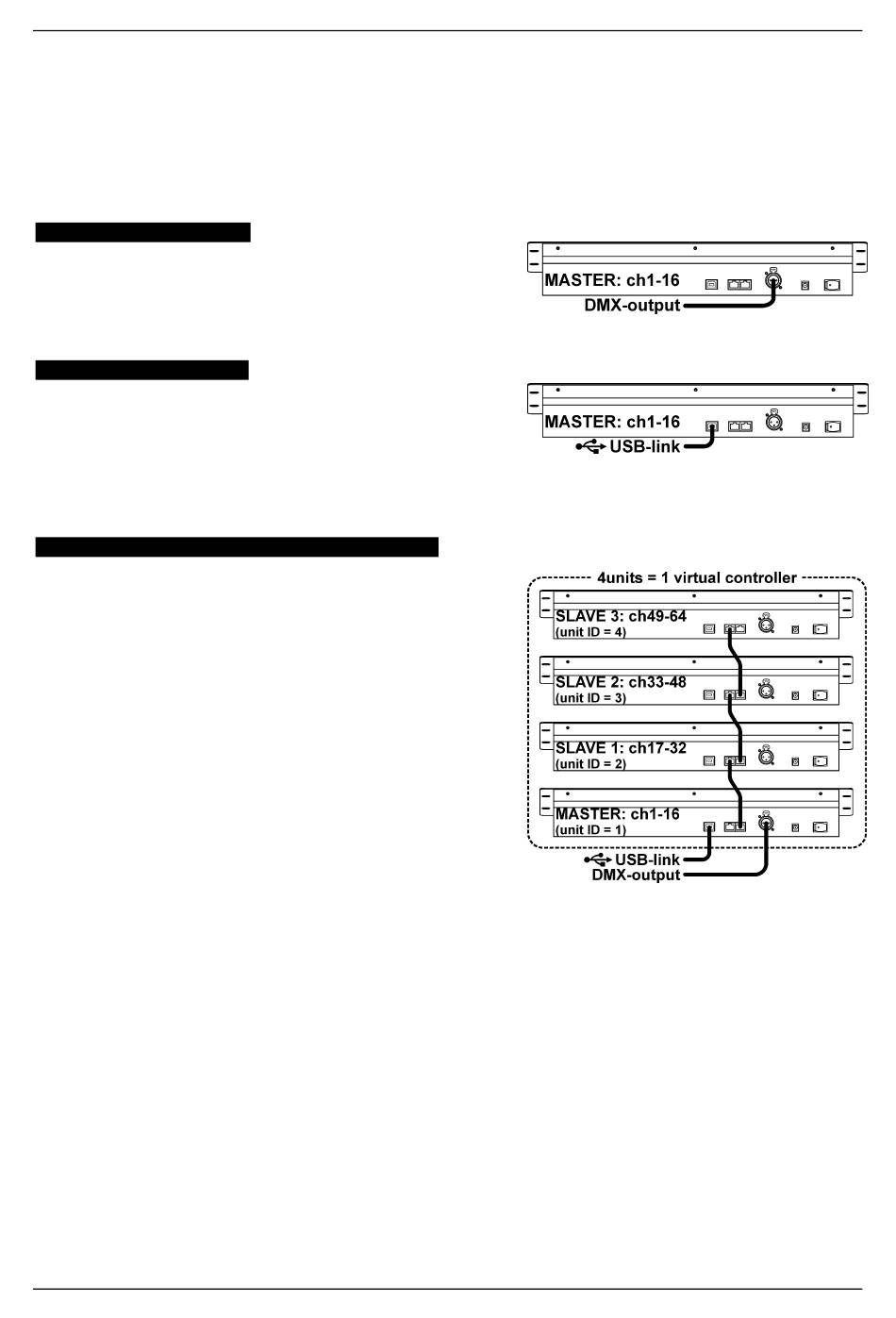

LIAISON DE PLUSIEURS APPAREILS ENSEMBLE
Si 16 canaux et/ou scènes sont insuffisants pour ce que vous
désirez obtenir comme résultat, ne vous inquiétez surtout pas :
en effet, vous pouvez relier plusieurs contrôleurs les uns aux
autres. La figure ci-contre montre un maximum de 4 appareils,
mais il est aussi possible de recourir
suivantes :

2 appareils : un maître et un esclave = 32 scènes et/ou
canaux ;

3 appareils : un maître et deux esclaves = 48 scènes
et/ou canaux ;

4 appareils : un maître et trois esclaves = 64 scènes
et/ou canaux.
Raccorder les appareils ensemble est un jeu d'enfant : il suffit
d'utiliser des câbles standards (RJ45, Cat-5) comme ceux
utilisés dans un réseau Ethernet pour ordinateurs. Nous
fournissons également ces câbles : 0,5 m = code de
commande 5151 ; ou 1,5 m = code de commande 5152.
 Mettez les contrôleurs hors tension.
 Connectez la sortie LINK (11) de l'appareil maître à l'entrée LINK (11) du premier appareil esclave.

Connectez la sortie LINK (11) du premier appareil esclave à l'entrée LINK (11) du deuxième appareil
esclave ; si nécessaire, vous pouvez aller jusqu'à un maximum de 4 appareils.
 Connectez le câble DMX à la sortie DMX (12) de l'appareil maître (!!!).

Mettez à présent les contrôleurs sous tension : les contrôleurs vont se relier automatiquement les uns
aux autres, et sur la gauche de chaque écran, vous verrez le chiffre correspondant au numéro
d'identification de chaque appareil. L'appareil maître aura toujours le numéro d'identification N° 1.
Remarque importante : les contrôles numérotés de 4 à 9 sur la figure du panneau des commandes ne
peuvent être utilisés que par l'appareil maître : sur les appareils esclaves, ces contrôles ne sont PAS utilisés
: il suffit d'imaginer que ces contrôles n'existent pas sur les appareils esclaves !
