Montage

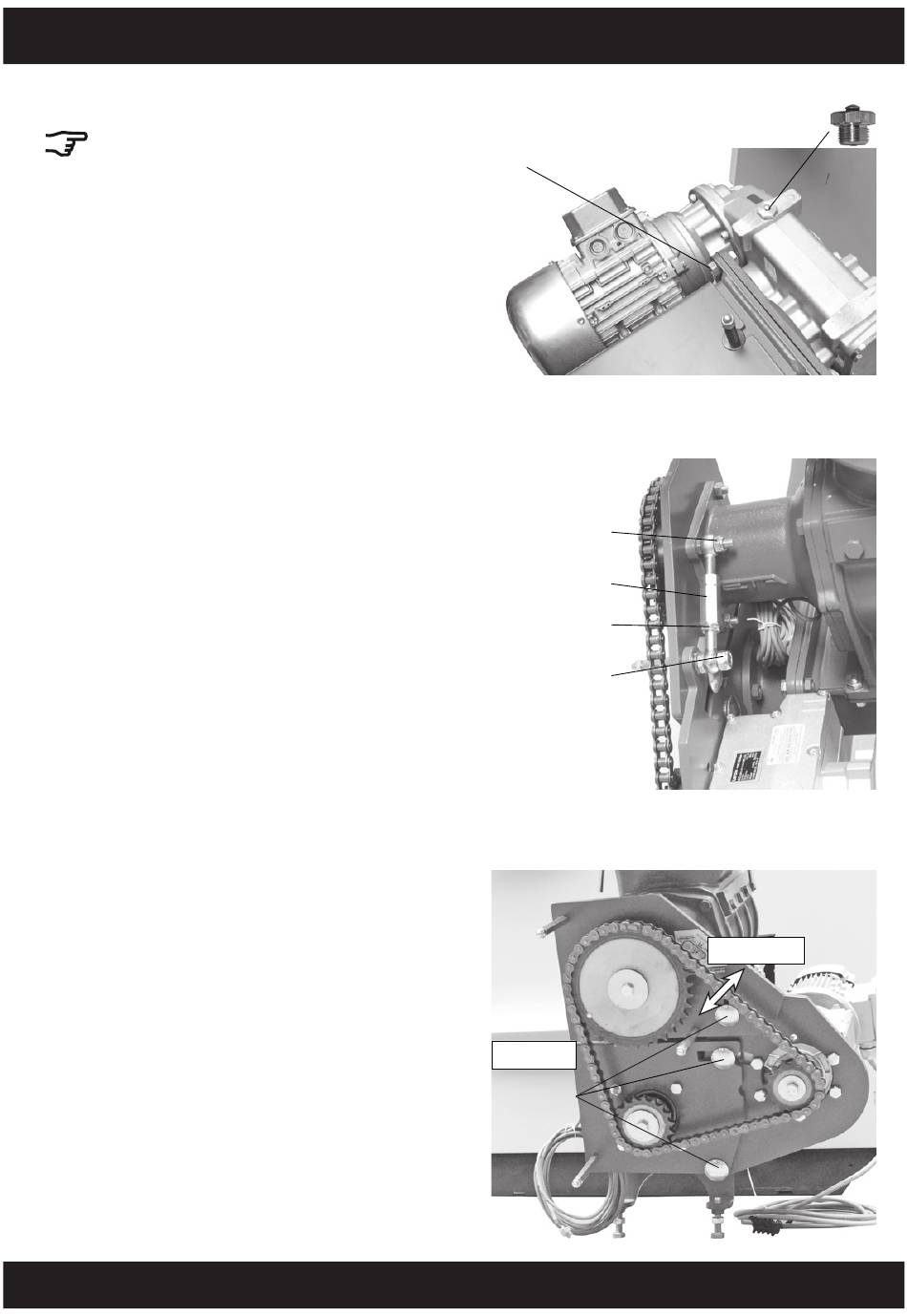

Entlüftungsschraube am Getriebe montieren
Das Getriebe ist bereits werkseitig mit Öl gefüllt
und durch eine Verschlussschraube geschlossen um
Ölaustritt beim Transport zu verhindern.
Nach dem Aufsetzen, muss die Verschlussschraube
gegen die mitgelieferte Entlüftungsschraube
ausgetauscht werden.
Die Verschlussschraube in der Nähe des Kessels
verwahren um im Fall eines Austausches, das
Getriebe wieder verschließen zu können.
Antriebskette anbringen
Die Kette dient zum Antrieb der Zellradschleuse und
des Stokers. Die Kette am Verschlussglied öffnen,
über die Zahnräder legen und wieder schließen.
Kettenspannung einstellen
Die Kettenspannung mit dem Kettenspanner so
einstellen, dass die Kette zwischen 10 - 20 mm
durchgedrückt werden kann. Danach den Ketten-
spanner kontern und beide Muttern festschrauben.
Antriebsmotor fixieren
Abschließend die 3 Schrauben M16 x 45, mit
denen der Antriebsmotor befestigt ist, festziehen.
Montage HACK 20 bis 200 kW
Entlüftungsschraube, Antriebskette
Entlüftungsschraube montieren
M10 x 25
festziehen
Kettenspanner
kontern
festziehen
festziehen
10 - 20 mm
43
2012-06
