Montage

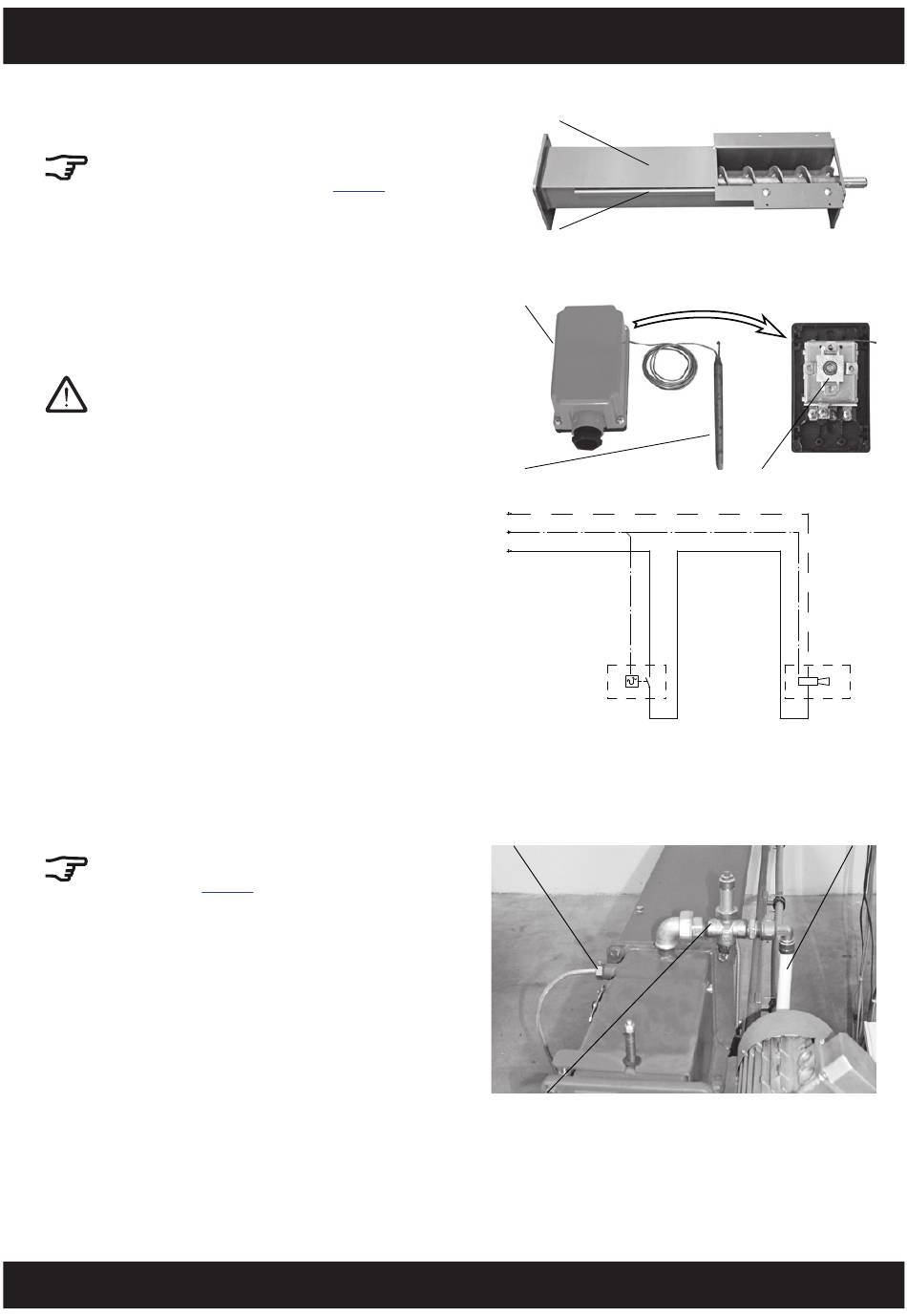

Temperatur Überwachungseinrichtung (TÜB) im
Brennstofflagerraum montieren
In Österreich ist die TÜB bei Hackgutkessel bereits
im Lieferumfang enthalten (siehe ab
Den Temperaturfühler in das Rohr am offenen Trog
der Austragung einschieben. Die Temperatur ist
durch ein Thermostat einstellbar und werkseitig
auf 65 °C eingestellt.
An den TÜB muss eine Hupe oder Alarmleuchte
angeschlossen werden. Das Ausgabegerät (zB.
Hupe) anhand des Schaltplans anschließen.
Die Stromversorgung der TÜB muss unabhängig
vom Kessel erfolgen, damit diese auch funktioniert
wenn der Kessel ausgeschaltet ist.
Selbsttätige Löscheinrichtung (SLE)
Wenn eine selbsttätige Löscheinrichtung erfor-
derlich ist (siehe
Fallschacht zu montieren.
Der Sprinkler ist entweder direkt an eine unter
Druck stehende Wasserversorgung oder an
einen Wasservorratsbehälter anzuschließen. Im
Wasserzulauf ist ein Schmutzfänger mit Revisi-
onshahn (nur Werkzeug schließbar) einzubauen.
Die Leitungsführung der Wasserversorgung zur
Austragung ist in nichtbrennbarer Ausführung
herzustellen.
Montage HACK 20 bis 200 kW
Seite 12).
Seite 13), dann ist diese am

Sicherheitseinrichtungen montieren

offener Trog
Rohr für Temperaturfühler
TÜB
0 1
Fühler
N
PE
L
Thermostat
PE
auf65øCeinstellen
Thermostat auf 65 °C einstellen
Fühler
selbsttätige Löscheinrichtung
2 3
einstellbares Thermostat
PE
C A2
2 A1
Wasserversorgung
TšB ETAHeiztechnik
Gewerbepark1
4716Hofkirchen
2012-06
4
Hupe
Hupe
Te
Ha
47
