Parallele Puffer mit internem Tichelmann

Grundprinzip beim internen Tichelmann ist die diagonale Durchströmung. Zwei Puffer werden oben und unten miteinander
verbunden (=parallele Verbindung). Bis 90 kW Leistung ist eine Verbindung mit DN32 (ETA Pufferverbindungsset) ausrei-
chend, für 30 kW Leistung mindestens R1" oder 28 mm Kupfer. An einem Speicher wird oben der Kesselvorlauf angeschlos-
sen, am anderen Speicher unten der Kesselrücklauf.

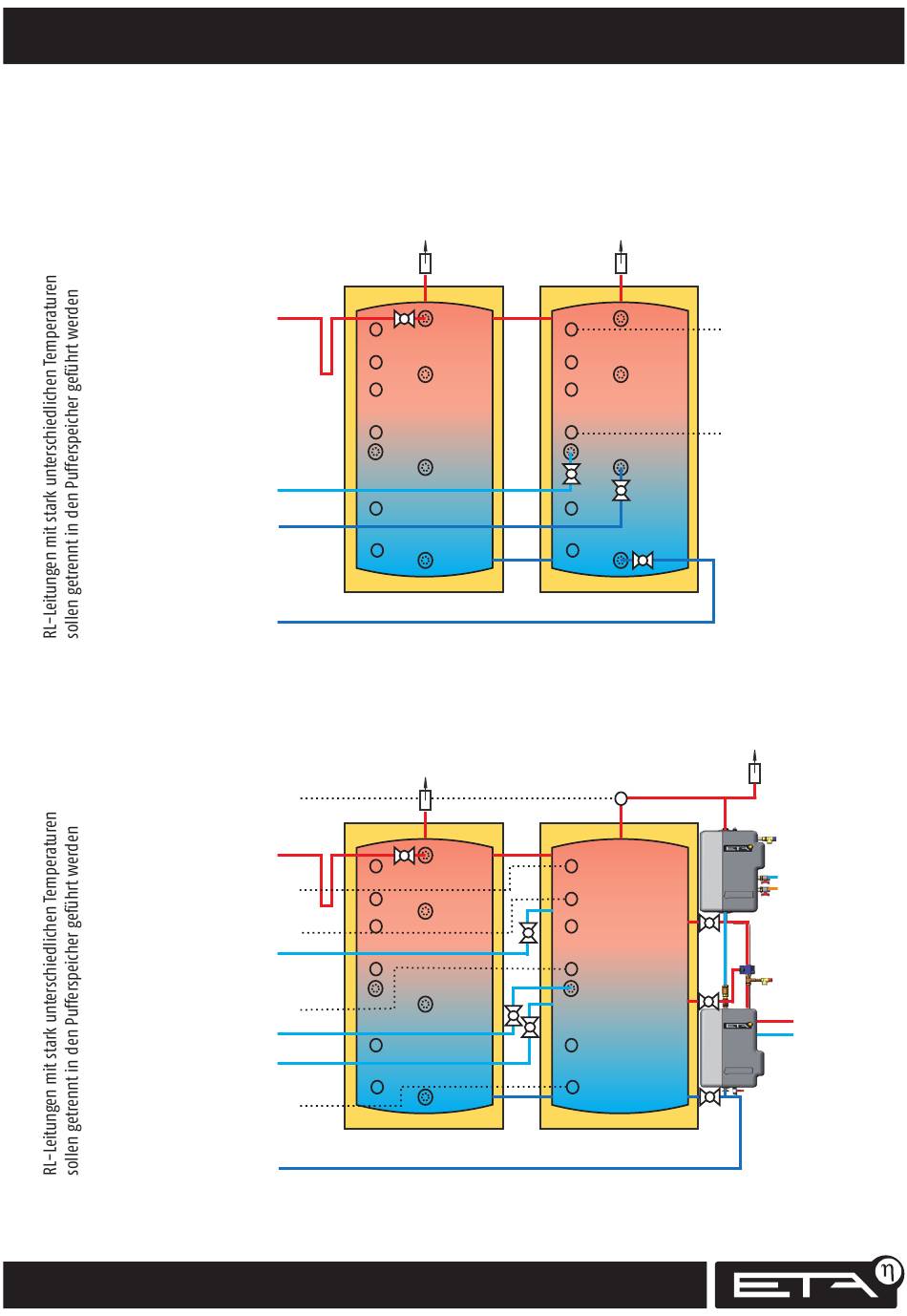

Zwei Parallele Puffer und konventioneller Warmwasserbereitung

VL Hackgut/Pelletskessel
VL Heizkreise
VL Warmwasserspeicher
VL Öl/Gaskessel
RL Öl/Gaskessel
RL Hackgut/Pelletskessel
RL Warmwasserspeicher
RL Niedertemperaturkreise

Zwei Parallele Puffer mit Frischwassermodul und solarer Schichtladung

Fühler Puffer oben Warmwasser
VL Hackgut/Pelletskessel
VL Heizkreise
VL Öl/Gaskessel
Fühler Puffer oben
Puffer oben Solar
RL Öl/Gaskessel
Fühler Puffer unten
RL Hackgut/Pelletskessel
RL Hochtemperaturkreise
Pufffer unten Solar
RL Niedertemperaturkreise
Um Rohrzirkulationsverluste zu minimieren, ist es von Vorteil, die Anschlüsse mit Sifonschlaufe nach unten auszuführen.
28
DN32
DN32
ETA Schichtpuffer SP
Für eine genügend große WW-Vorhaltung sollten
die Freigabetemperaturen der Heizkreise über 45°C liegen!!
DN32
DN32
ETA Schichtpuffer SP
ETA Schichtpuffer SP
ETA Schichtpuffer SP
www.eta.co.at
Puffer
Fühler
Puffer oben
Fühler
Puffer unten
Kaltwasser
Warmwasser
VL Solar
RL Solar
