Montage
Offenen Trog mit Getriebe verschrauben
Die Windungen der Schnecke im offenen Trog,
sind am Beginn (beim Keilwellenprofil) enger.
Erst im Übergang zum geschlossenen Trog weitet
sich der Abstand zwischen den Windungen.
Sind die Schnecken lose beigepackt, muss die
richtige Schnecke (engere Windungen) im offenen
Trog eingesetzt werden.
Den offenen Trog mit 4 Schrauben M10 x 25
am Getriebe montieren. Darauf achten, dass die
Dichtung am Flansch nicht beschädigt wird.
Weitere (geschlossene) Tröge montieren
Je nach Länge der Austragung werden die
weiteren geschlossenen Tröge am offenen Trog
angeschlossen.
Bei der Auslieferung ist in jedem Trog bereits die
passende Schnecke, mit der gleichen Länge wie der
Trog, eingelegt.
Liegen die Schnecken nicht in den Trögen, muss
immer die Schnecke mit der selben Länge wie
der Trog eingesetzt werden. Dadurch wird im
Schadensfall ein einfacher Austausch der Schnecken
ermöglicht.
Die geschlossenen Tröge befinden sich im Mauer-
durchbruch bzw. im Aufstellraum des Kessels. Die
Reihenfolge für die Montage erfolgt anhand des
Aufstellungsplans.
Die Verbindung zwischen den Trögen erfolgt
jeweils mit 4 Schrauben M10 x 25. An jedem
Flansch muss die Dichtung einseitig aufgeklebt
werden um Staubaustritt zu verhindern.
Beim Zusammensetzen der Schnecken darauf
achten, dass die Windung richtig (ohne Unter-
brechung zueinander) montiert werden.

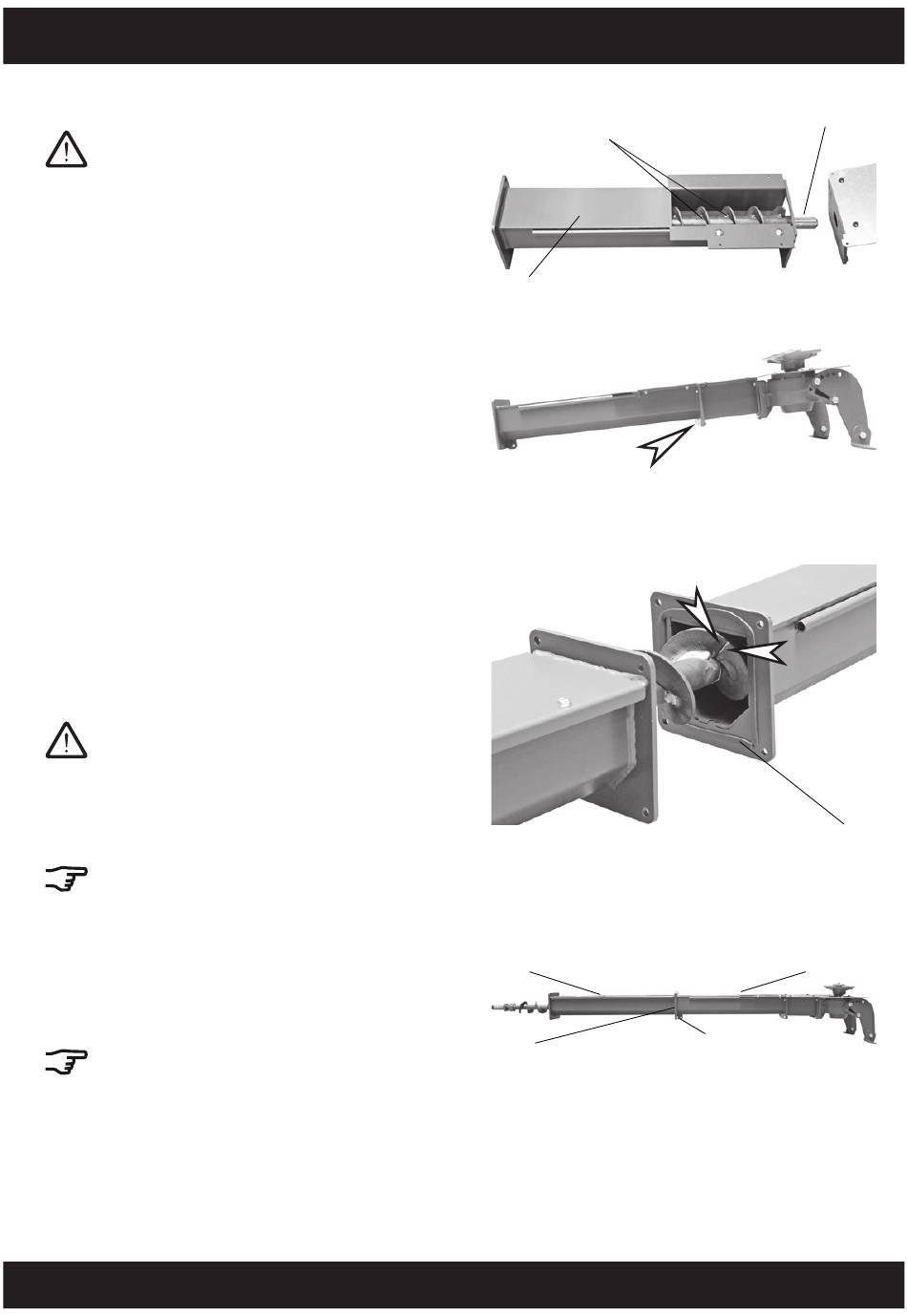

Montage HACK 20 bis 200 kW
kleinerer Abstand zwischen
den Windungen
offener Trog
M10 x 25
Windung durchgehend
geschlossener Trog
Dichtung
Austragung
Keilwellenprofil
Dichtung
offener Trog
M10 x 25
