INSTALLATION

2.1 LOCAL DE LA CHAUDIERE
Les chaudières de potentialité supé-
rieure à 35 kW doivent disposer d'un
local technique dont les caractéristiques
sont conformes aux normes et règle-
ments actuellement en vigueur. La dis-
tance minimum entre les murs du local et
la chaudière ne doit pas être inférieure à
0,60 m; la distance minimum entre la par-
tie supérieure de la jaquette et le plafond
ne doit pas être inférieure à 1 m, qui peut
être réduite à 0,50 m pour les chaudières
à ballon incorporé (de toute façon la hau-
teur minimum du local de la chaudière ne
doit pas être inférieure à 2,5 m).
Les chaudières qui ne dépassent pas 35
kW ne peuvent être installées et ne
peuvent fonctionner que dans des locaux
continuellement ventilés. Pour permettre
l'afflux de l'air dans les locaux, il est en
outre nécessaire de prévoir sur les parois
externes des ouvertures ayant les carac-
téristiques suivantes:
– Avoir une section libre totale minimum
2
de 6 cm par kW de débit thermique
installé et, de toute façon, elle ne doit
jamais être inférieure à 100 cm
– Etre aussi près que possible du sol, ne
pas avoir d'obstacles et être protégées
par une grille qui ne réduit pas la sec-
tion utile de passage de l'air.
2.2 BRANCHEMENT
DE L'INSTALLATION
Avant de procéder au raccordement de
la chaudière, il convient de faire circu-
ler l'eau dans les tuyaux pour éliminer
les éventuels corps étrangers qui pour-
raient compromettre le bon fonction-
nement de l'appareil. Pour les raccor-
dements hydrauliques, vérifier que les
indications de la fig. 1 sont respectées.
Il est recommandé de faire en sorte que
les connexions soient facilement débran-
chables à l'aide d'embouts à raccords
pivotants.
ATTENTION: La vidange de la vanne de
sécurité doit être raccordée à un système
approprié de récupération et d'évacua-
tion. Le montage d'un by-pass ou flu-
xostat (non fournis) est obligatoire en
cas d'installations dans des installations
ayant des vannes thermostatiques ou des
soupapes motorisées à deux voies.
2.2.1 Remplissage de l'installation
(fig. 4)
Le remplissage de la chaudière et de
l'installation s'effectue en agissant sur le
robinet à bille; avec l'installation froide,
la pression de chargement doit être com-
prise entre 1-1,2 bar (98-117,6 kPa). Au
cours de la phase de remplissage nous
recommandons de débrancher l'inter-
rupteur général.
Le remplissage doit être effectué lente-
ment pour permettre aux bulles d'air de
s'échapper à travers les évents prévus à
cet effet.
Pour faciliter cette opération tourner
horizontalement la fente de la tête de la
vis de blocage de la soupape de retenue.
A la fin de la phase de remplissage,
remettre la vis sur sa position initiale.
Lorsque l'opération est achevée, contrô-
ler que le robinet est parfaitement fermé
(fig. 4).
2
2.2.2 Production de l'eau sanitaire
"DUETTO HE" (fig. 5)
Pour régler le débit de l'eau sanitaire,
agir sur le régulateur de débit du pres-
sostat de l'eau (fig. 5):
- En vissant le régulateur dans le sens
des aiguilles d'une montre, on réduit le
débit de prélèvement de l'eau sanitaire
en augmentant par conséquent la tem-
pérature correspondante.
- En vissant le régulateur dans le sens
contraire aux aiguilles d'une montre,
on augmente le débit de prélèvement
de l'eau sanitaire, en diminuant par
conséquent la température correspon-
dante.
2.2.3 Caractéristiques de
l'eau d'alimentation
Dans le but d'empêcher que ne se for-
ment des incrustations calcaires et que
ne soient occasionnés des dommages
à l'échangeur sanitaire, l'eau d'alimen-
tation doit présenter une dureté qui ne
dépasse pas 20°F. Dans tous les cas, il
est nécessaire de vérifier les caracté-
ristiques de l'eau utilisée et d'installer
des dispositifs permettant le traitement.
Dans le but d'éviter des incrustations ou
des dépôts sur l'échangeur primaire éga-
lement, l'eau d'alimentation du circuit de
chauffage doit être traitée conformément
à la norme UN-CTI 8065. Le traitement de
l'eau est absolument indispensable dans
le cas suivants:
– Installations très étendues (avec de
grades teneurs en eau).
– Introductions fréquentes d'eau de
réintégration dans l'installation.
– S'il faut vider partiellement ou totale-
ment l'installation.

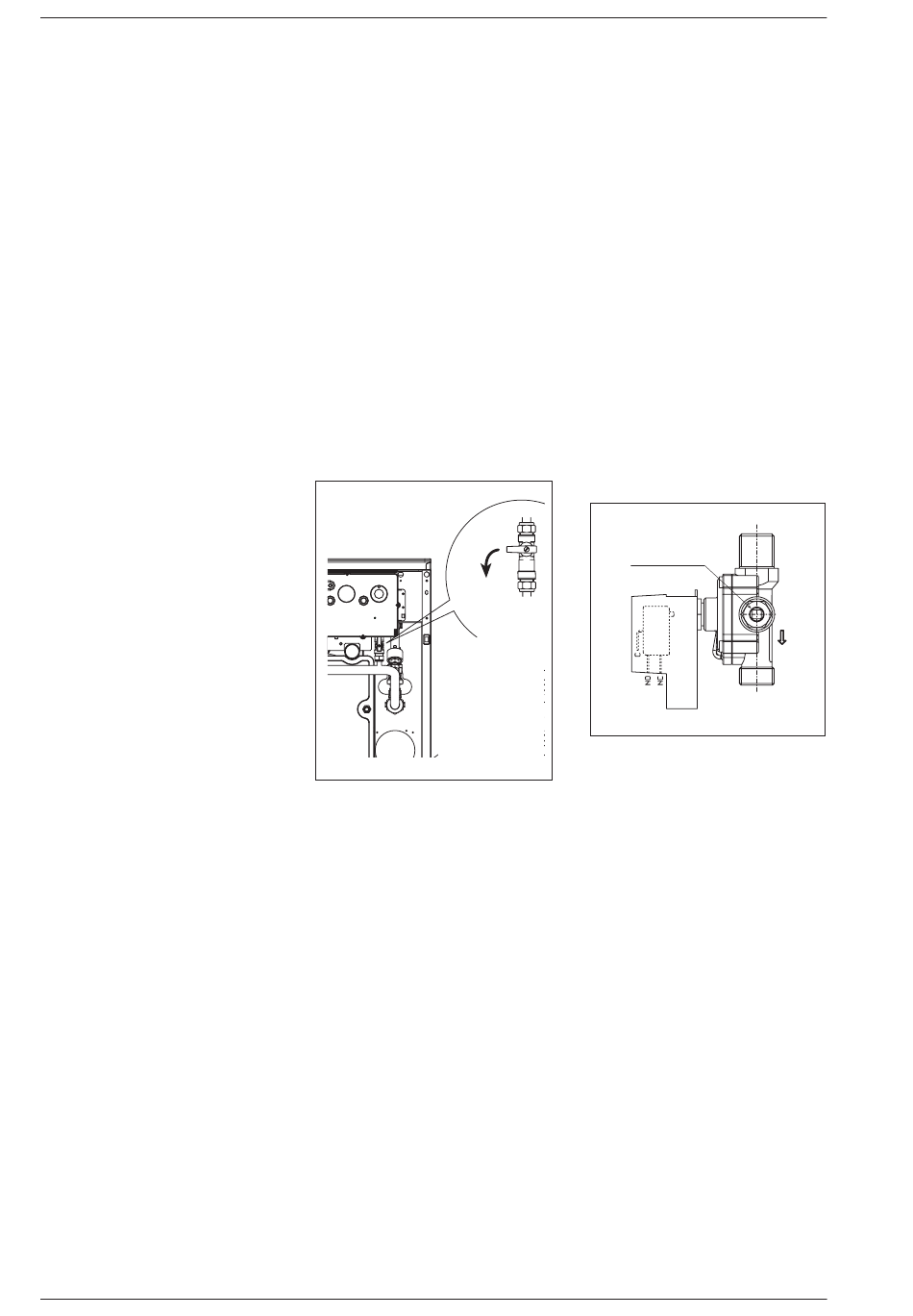

RÉGULATEUR
DE DÉBIT
OUVRE
2
bar
1 3
0 4
Fig. 4
2.3
2.3.1
Le carneau a une importance fonda-
mentale pour le bon fonctionnement de
l'installation; en effet, si il n'est pas
réalisé dans les règles de l'art, il peut
se produire des dysfonctionnement du
brûleur, une amplification des bruits,
des formations de suie, condensation et
incrustation.
Le carneau doit donc répondre aux condi-
tions requises ci-après:
– il doit être réalisé avec un matériau
imperméable et résistant à la tempé-
rature des fumées et des condensats;
– il doit présenter une résistance méca-
nique suffisante et une conductivité
calorifique faible;
– il doit être parfaitement étanche pour
éviter qu'il ne se refroidisse;
– il doit être aussi vertical que possible
et sa partie terminale doit être munie
d'un aspirateur statique assurant
REGOLATORE
DI PORTATA
Fig. 5
ÉVACUATION DES FUMÉES
Raccordement du carneau
(type B)
