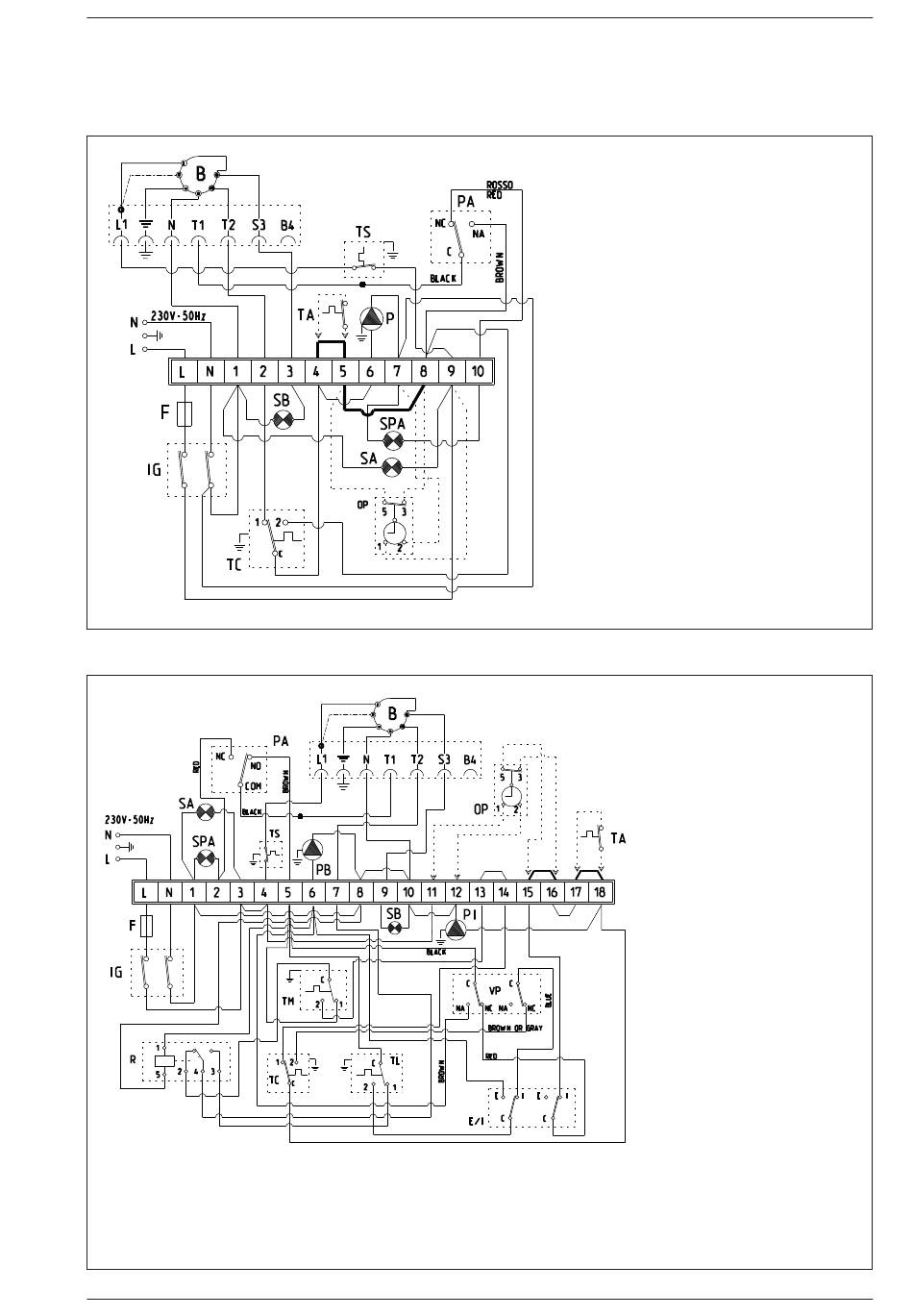

2.6.1 Schéma électrique "SOLO HE 25-35 ErP BE" (fig. 9)
4
1
2
3
2.6.2 Schéma électrique "DUETTO HE 25-35 ErP BE" (fig. 9/a)
NOTE: En reliant le thermostat ambiant (TA), retirer le cavalier
entre les bornes 17-18.
En reliant le horloge de programmation (OP), retirer le cavalier
entre les bornes 15-16.
12
5
1
2
3
4
LEGENDE
IG Interrupteur général
TS Aquastat de sécurité
TC Aquastat chaudière
SPA Témoin intervention pressostat eau
SA Témoin présence tension
SB Voyant lumineux blocage du brûleur
PA Pressostat eau
P
B
TA Tharmostat d'ambiance
OP Horloge de programmation
F
NOTE:
En reliant le thermostat ambiant
(TA), retirer le cavalier entre les
bornes 4-5.
En reliant le horloge de pro-
grammation (OP), retirer le
cavalier entre les bornes 5-8.
5
Pompe installation haute efficacité
Bruleur
Fusible (T2A - 250V)
LEGENDE
IG Interruptor général
R
Relais
TM Aquastat min.
TL Aquastat limite
VP Vanne pressostatique
TS Aquastat de sécurité
E/I Interrupteur Eté/Hiver
TC Aquastat chaudière
SPA Témoin intervention pressostat eau
SA Témoin présence tension
SB Voyant lumineux blocage du brûleur
PA Pressostat eau
PI Pompe installation haute efficacité
PB Pompe ballon haute efficacité
B
Bruleur
TA Tharmostat d'ambiance
OP Horloge de programmation
F
Fusible (T2.5A - 250V)
Fig. 9
Fig. 9/a
