l'évacuation efficace et constante des
produits de la combustion;
– pour éviter que le vent ne crée, autour
de la cheminée extérieure, des zones
de pression prévalant sur la force
ascensionnelle des gaz brûlés, il est
nécessaire que l'orifice d'évacuation
surmonte d'au moins 0,4 m toutes les
structures adjacentes à la cheminée (y
compris le faîte du toit) et se trouvant
à moins de 8 m de distance;
– le carneau montant ne doit pas avoir un
diamètre inférieur à celui du raccord
de la chaudière; pour les carneaux
à section carrée ou rectangulaire, la
section interne doit être majorée de
10% par rapport à celle du raccord de
la chaudière;
– le calcul de la section utile du carneau
peut être trouvé à l'aide de la relation
suivante:
P
S = K
√H
S section exprimée en cm
K coefficient de réduction 0,024
P puissance de la chaudière en
kcal/h
H hauteur de la cheminée en mètres,
mesurée à partir de l'axe de la
flamme jusqu'à la sortie de la che-
minée dans l'atmosphère. Lors du
calcul des dimensions du carneau,
il faut tenir compte de la hauteur
effective de la cheminée exprimée
en mètre, mesurée à partir de
l'axe de la flamme au sommet et
diminuée de:
– 0,50 m pour chaque coude du
conduit de raccordement entre
la chaudière et le carneau;
– 1,00 m pour chaque mètre de
développement horizontal du
raccordement.
Nos chaudières sont du type B23 et
n'exigent aucun raccord particulier si
ce n'est celui qui conduit à la cheminée,
comme spécifié ci-dessus.
2.4 AMENEE DU COMBUSTIBLE
(fig. 7 - fig. 7/a)
Le groupe thermique peut recevoir le
combustible latéralement; les conduits
doivent passer à travers l'ouverture
prévue sur le côté droit/gauche de la
jaquette pour être raccordés à la pompe
(fig. 7 - 7/a).
Attention
– Avant de mettre le brûleur en service,
10
RACCORDEMENTS

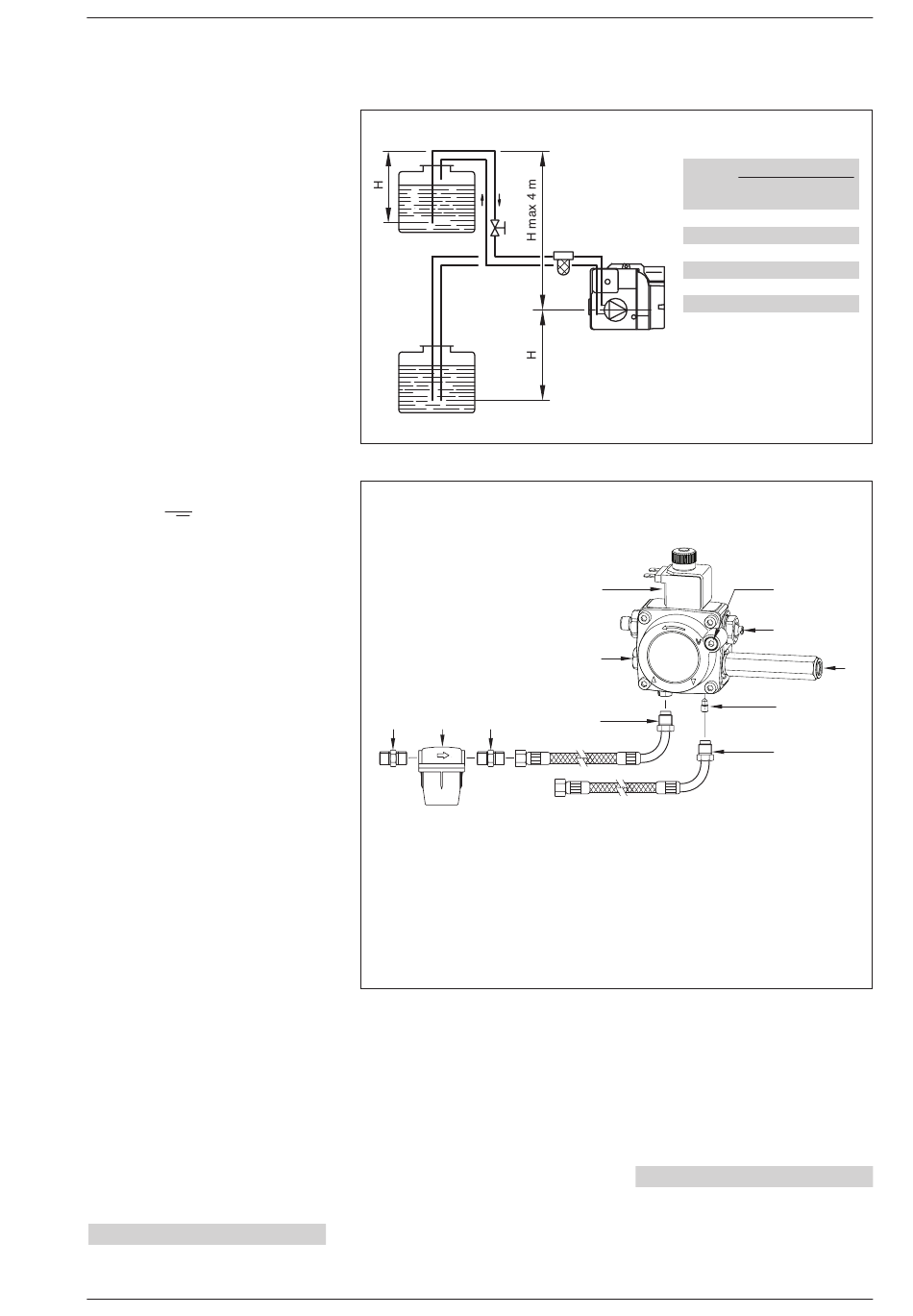

1 Fixation vacuomètre
2 Limiteur de pression
2
3 Fixation manomètre
4 Vis de by-pass
5 Flexible du retour (fourni)
6 Flexible d'aspiration (fourni)
7 Prise de pression auxiliaire
8 Vanne
9 Raccord 3/8" (fourni)
1 0 Filtre de la ligne
d'alimentation (fourni)
9 10
ATTENTION:
- Desserrer les raccors reliés à la pompe (5-6) avant d'orienter les flexibles
pour les faire sortir de l'ouverture prédisposée sur le côté droit/gauche
du manteau. L'opération ayant été réalisée, resserrer les raccords de la
pompe.
- La pompe est prévue pour fonctionner avec deux tuyaux. Pour un fonction-
nement avec un tuyau seulement, il faut retirer la vis de by-pass (4).
vérifier que le tuyau de retour n'a pas
d'occlusions. Une contre-pression
excessive peut provoquer la rupture
de l'organe d'étanchéité de la pompe.
– Vérifier que les conduits sont parfai-
tement étanches.
– Il ne faut pas dépasser la dépression
maximum de 0,4 bar (300 mmHg) (voir
Tableau 1). Au delà de cette valeur le
gaz se libère du combustible et peut
provoquer la cavitation de la pompe.
– Dans les installations en dépression,
nous recommandons de faire aboutir
le conduit de retour à la même hau-
H = Différence de niveau
L = Longueur maximum
du tuyau d'aspiration
8
7
9 6
teur que celle du conduit d'aspiration.
Dans ce cas le clapet de fond n'est pas
nécessaire. Par contre, si le conduit
de retour arrive au-dessus du niveau
du combustible, le clapet de fond est
indispensable.
Amorce de la pompe
Pour amorcer la pompe il suffit de
démarrer le brûleur et vérifier l'allu-
mage de la flamme.
Si le blocage se manifeste avant l'arri-
TABLEAU 1
H L (mètres)
m ètres øi tuyau øi tuyau
8 mm 10 mm
0 35 100
0,5 30 100
1 25 100
1,5 20 90
2 15 70
3 8 30
3,5 6 20
Fig. 7
1
2
3
4
5
Fig. 7/a
