3.2 Anlagenübersicht

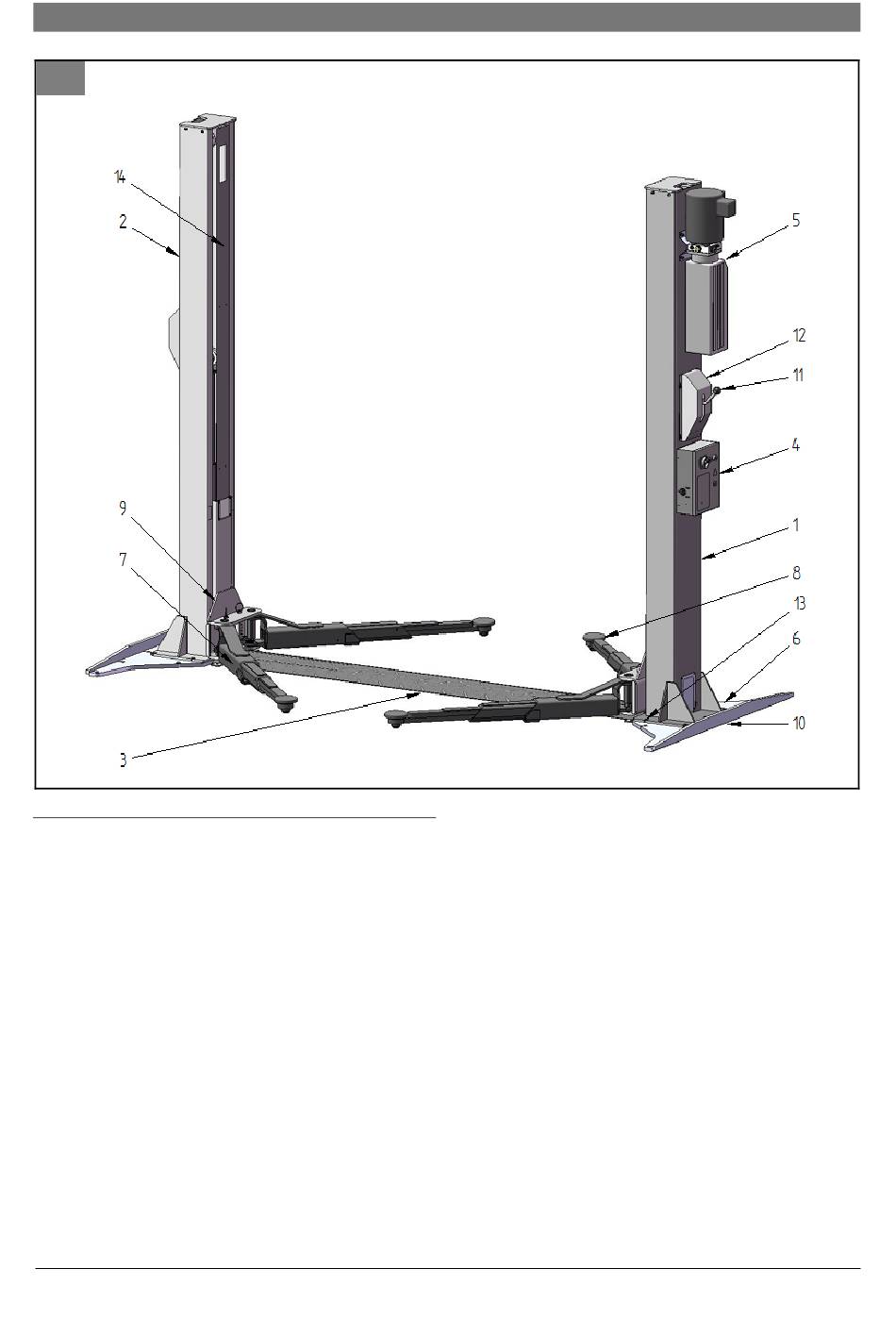

Abbildung 1: Beispiel einer Säulenhebebühne
Primärsäule
1
Sekundärsäule
2
Überfahrplatte
3
Bedienteil
4
Hydraulikeinheit
5
Grundplatte Säule
6
Tragarm
7
117484 ● 08/2012
Drehteller
8
Hubschlitten
9
10 Zusatzgrundplatte (Sonderausstattung)
11 Hebel für Sperrklinke
12 Abdeckung Sperrklinke
13 Bohrung für Ankerbolzen
14 Blechabdeckung
3. Die Hebebühne
