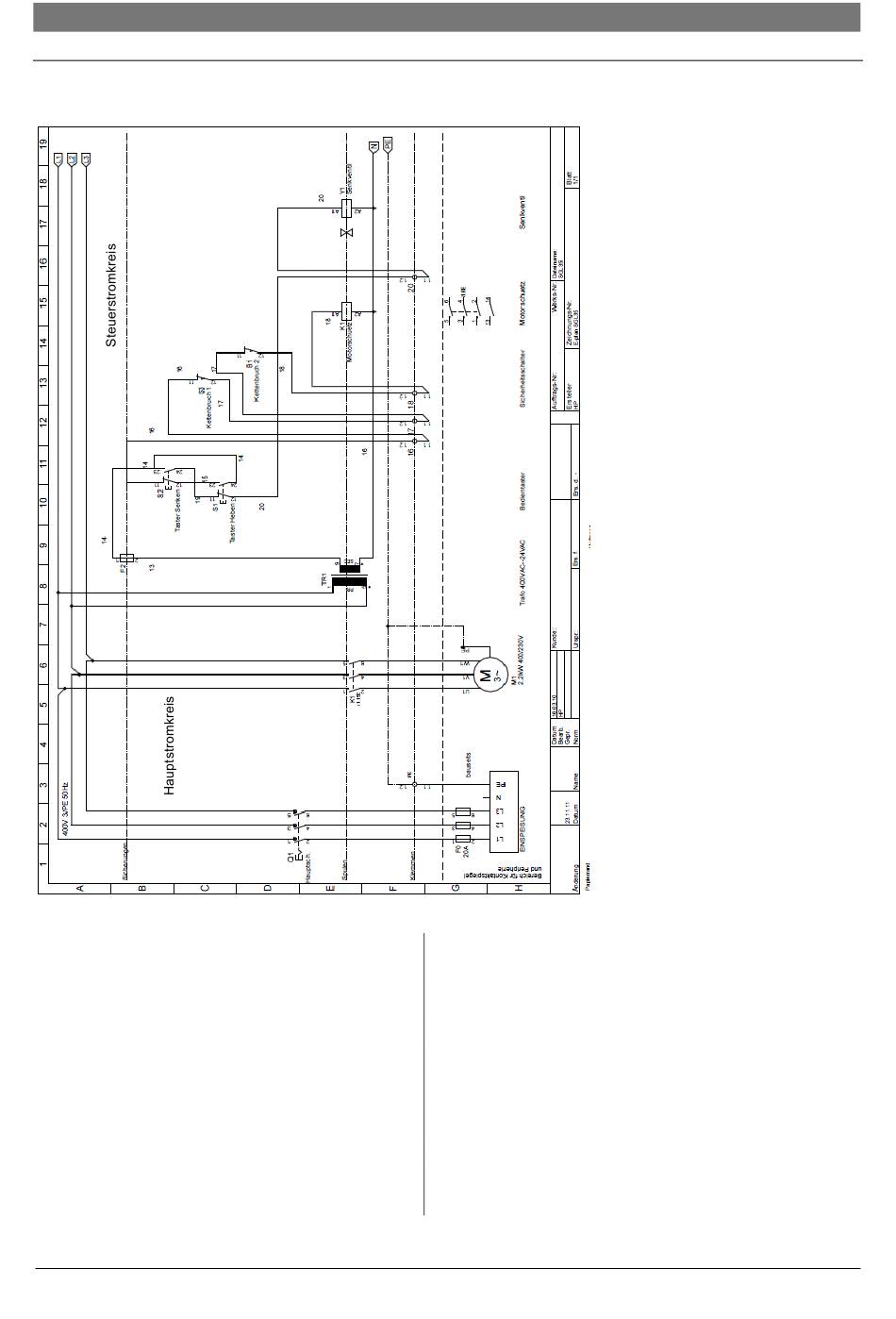

Elektrisches Diagramm

Kenn-
Bezeichnung
zeichen
F1 16-A-Sicherung
F2 5-A-Sicherung
F3 Thermoschalter integriert in Motor
S1 Hauptschalter
S2 AUFWÄRTS-Taste
S3 ABWÄRTS-Taste
S4 Kettenbruchschalter / Sekundärsäule
M1 3-Phasen-Motor 230 V / 400 V
117484 ● 08/2012
PLÄNE, ERSATZTEILLISTEN
Kenn-
Bezeichnung
zeichen
Seilzugnachstellungskontakt / Sekundär-
S5
säule
S6 Kettenbruchschalter / Primärsäule
S7 Seilzugnachstellungskontakt / Primärsäule
Kontakt mechanischer SICHERHEITS-
S8
Hebel
T1 Transformator 230 V / 400 V - 24 V
KM1 Leistungsrelais 24 VAC
HV1 Hydraulik-Magnetventil Absenken 24 VAC
