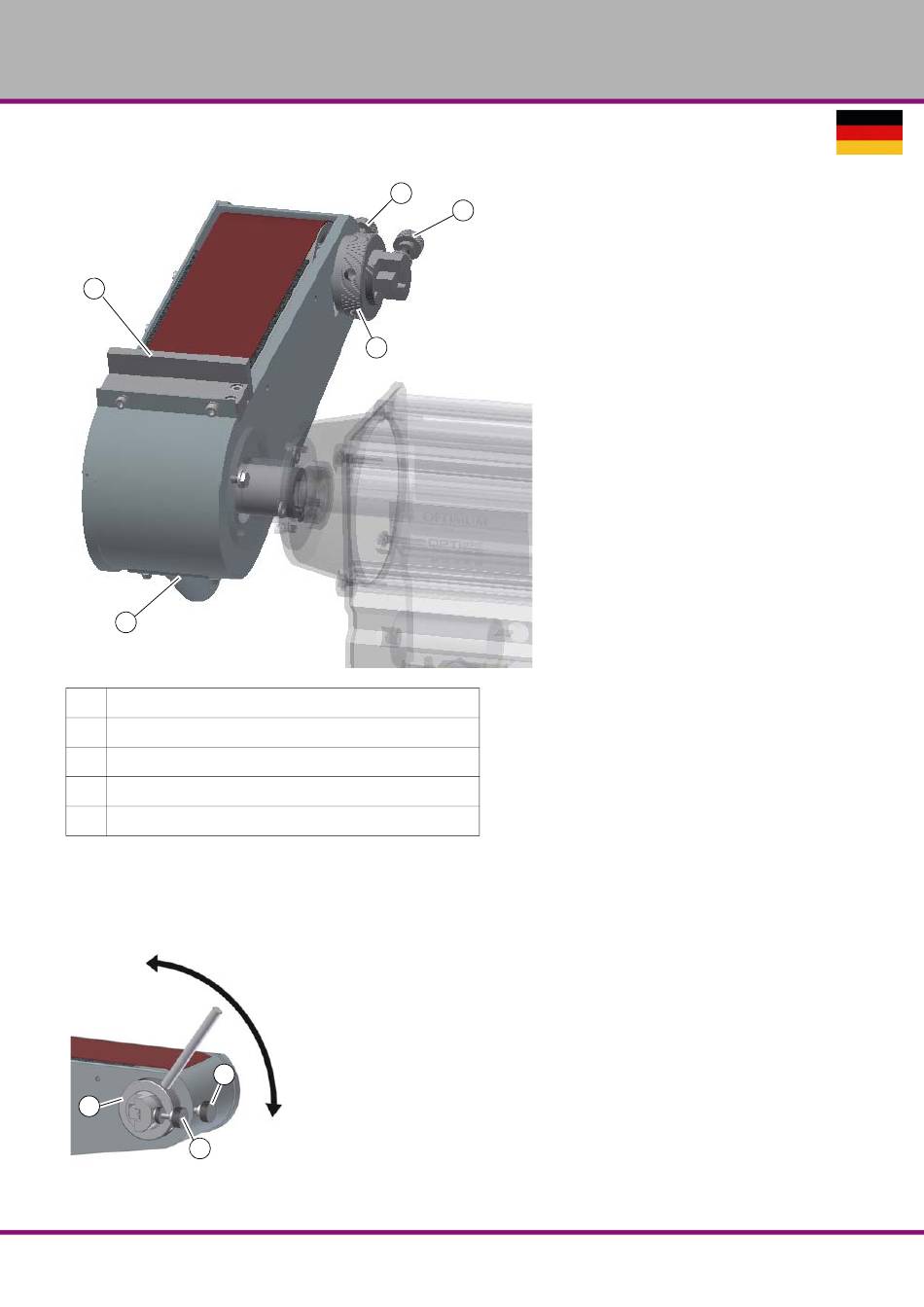

3.6 Übersicht GU20S | GU25S
9
11
7 Rändelschraube zum Spannen des Schleifbandes
8 Rändelmutter zum Einstellen des Bandlaufes
9 Materialanschlag
10 Wellenmutter
11 Absaugstutzen zum Anschluss einer Absaugeinrichtung
Drehen Sie eine Bandrolle von Hand und achten Sie auf den Lauf des Schleifbandes. Sollte
das Schleifband nach links oder rechts verlaufen, muss der Bandlauf (6) eingestellt werden. Ist
das Schleifband zu locker, muss es gespannt (7 + 10) werden.
Lösen
10
6
DE GU15 │GU18 │GU20 │GU20S │GU20P│GU25│GU25S│GU25P
Seite 16
10
7
Spannen
Originalbetriebsanleitung
7
8
