Bevestiging van accessoires (A2111 Tri-Star-warteladapter)
1. Plaats de warteladapter van het voetstuk in de gewenste stand.
2. Plaats de schroef die de XR2 TriStar-warteladapter in de vergrendelingsknop van de
verbindingsarm houdt en draai de knop naar rechts.
3. Wanneer de XR2 TriStar-warteladapter in de gewenste stand is geplaatst, schakelt u de
stervormig uitgetande tanden in en draait u de vergrendelingsknop aan de verbindingsarm naar
rechts om te vergrendelen.
NB: Zie de handleiding bij de Tri-Star-warteladapter voor het correcte gebruik en onderhoud.
XR2 TriStar-warteladapter

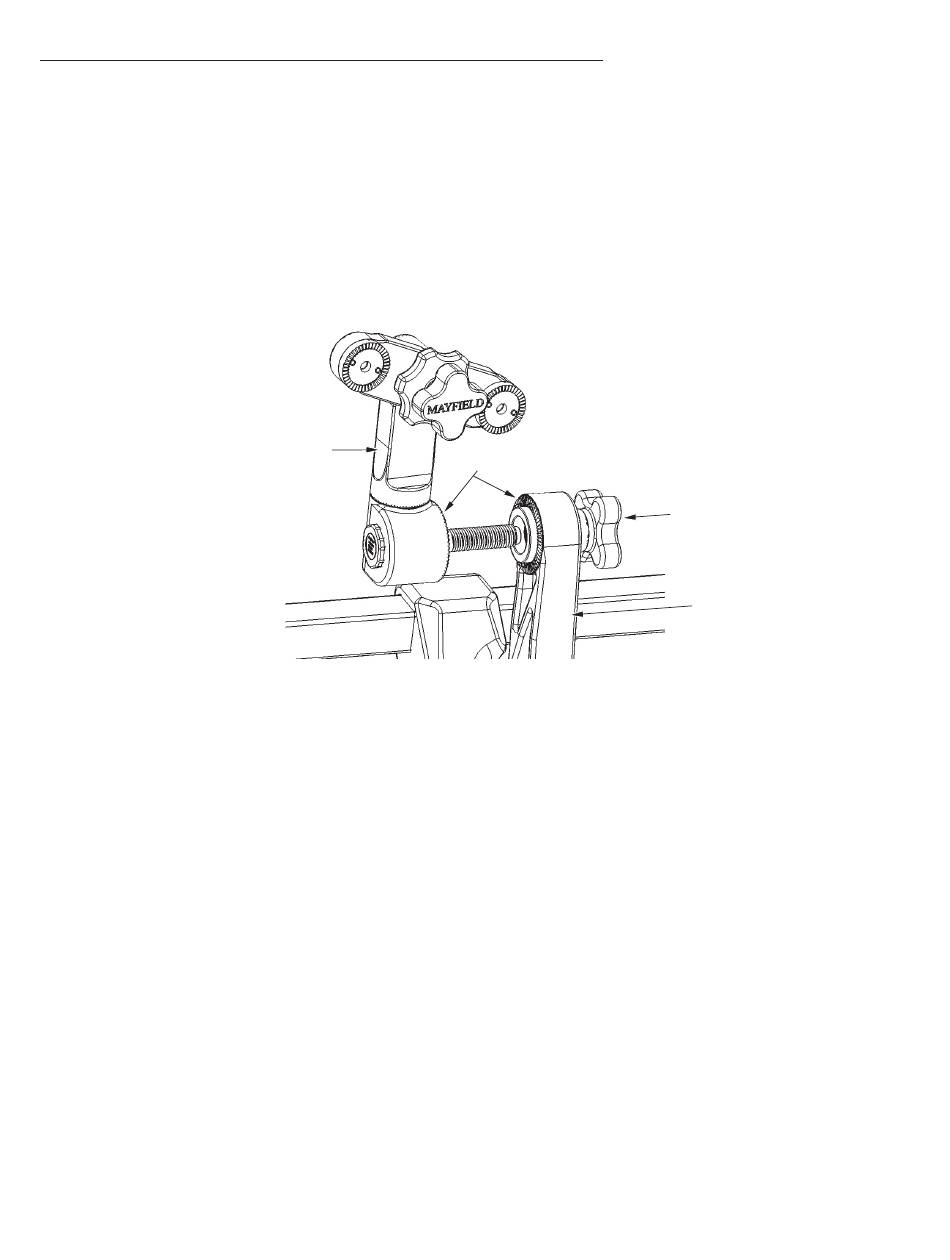

Afbeelding 6: Plaatsing van de XR2 Tri-Star-warteladapter
Stervormig uitgetande tanden
Pagina 9
Vergrendelingsknop
van verbindingsarm
Verbindingsarm
