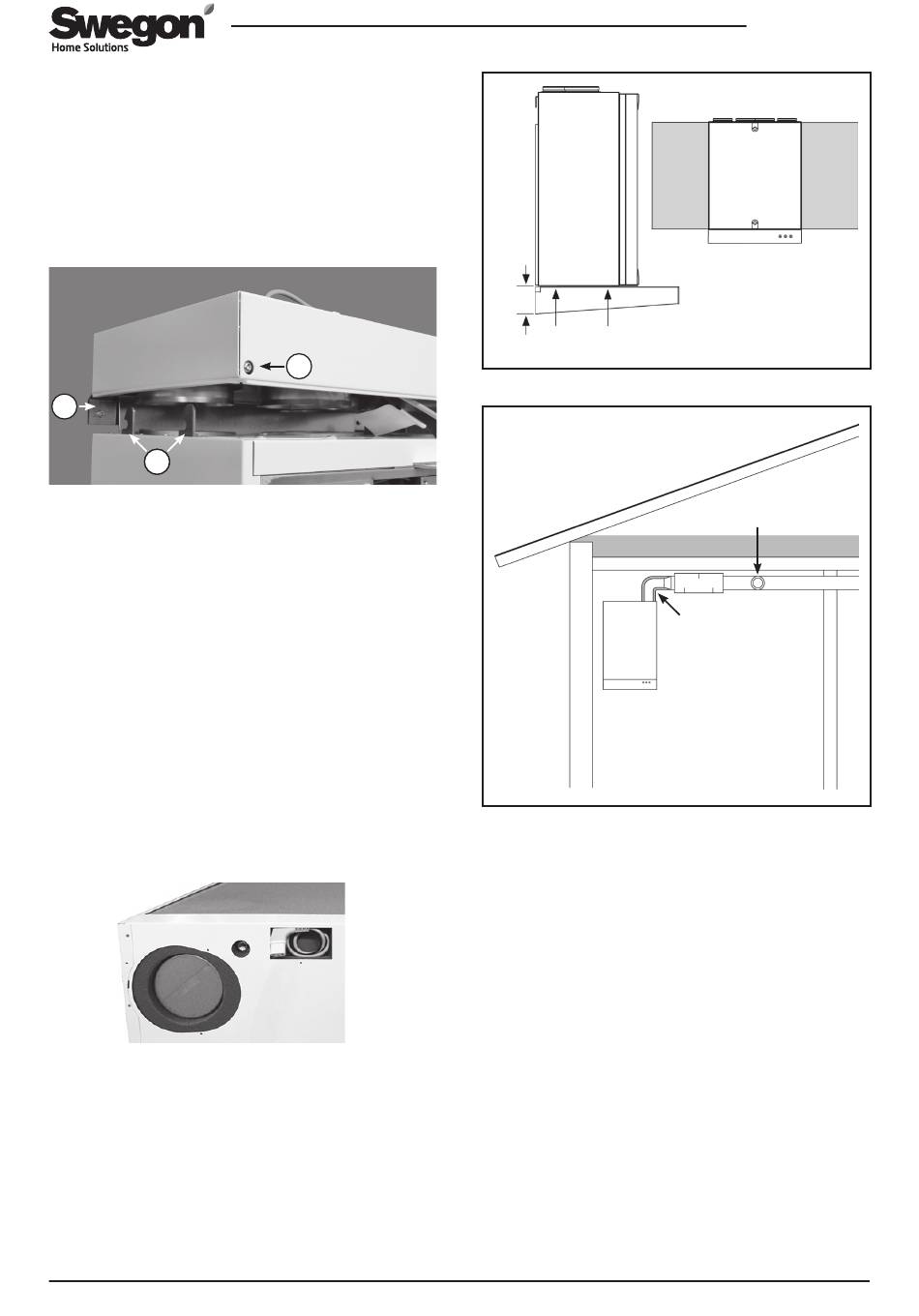

Das Gerät wird so in den Montagerahmen eingehängt,
dass die Rückseite Halt im Montageblech findet.
Heben Sie das Gerät zum Deckenmontagerahmen
an, sodass die Befestigungshaken an beiden Seiten
korrekt positioniert sind. Das Gerät ist verriegelt,
wenn die Schraubenköpfe am vorderen Teil des
Deckenmontagerahmens in ihre ursprünglichen
Stellungen zurückkehren. Das Gerät wird
abschließend an seiner Position fixiert, indem die
Sicherungsschrauben leicht angezogen werden.
1
2
1. Montageblech
2. Befestigungshaken
3. Sicherungsschraube
2.1.3 Installation einer Dunstabzugshaube direkt
am Gerät
Die Swegon CASA Jazz-Dunstabzugshaube kann
direkt unter dem Lüftungsgerät angeschlossen
werden. Stellen Sie sicher, dass der Abstand zwischen
Dunstabzugshaube und Herd den lokalen Vorschriften
entspricht.
Schließen Sie die durch den Boden des Lüftungsgeräts
gehenden Steuer- und Versorgungskabel an die
Steckverbinder der Dunstabzugshaube an. Befestigen
Sie die Dunstabzugshaube mit den mitgelieferten
Schrauben am Lüftungsgerät.
Das Lüftungsgerät kann über die Bedieneinheit der
Dunstabzugshaube gesteuert werden.
Die Strom- und Steuerkabel sowie der Abluftanschluss
für die Dunstabzugshaube befinden sich unter den
Abdeckplatten am Geräteboden.
Änderungen vorbehalten.
3
99 mm
Befestigungsschrauben der
Dunstabzugshaube
Küchenluftvolumenstrom von der
Dunstabzugshaube bei Boost
R3.310818
Allgemeine Küchenlüftung
über Abluftauslässe
∅ 125 mm
Kondens-/
Schallisolierung
