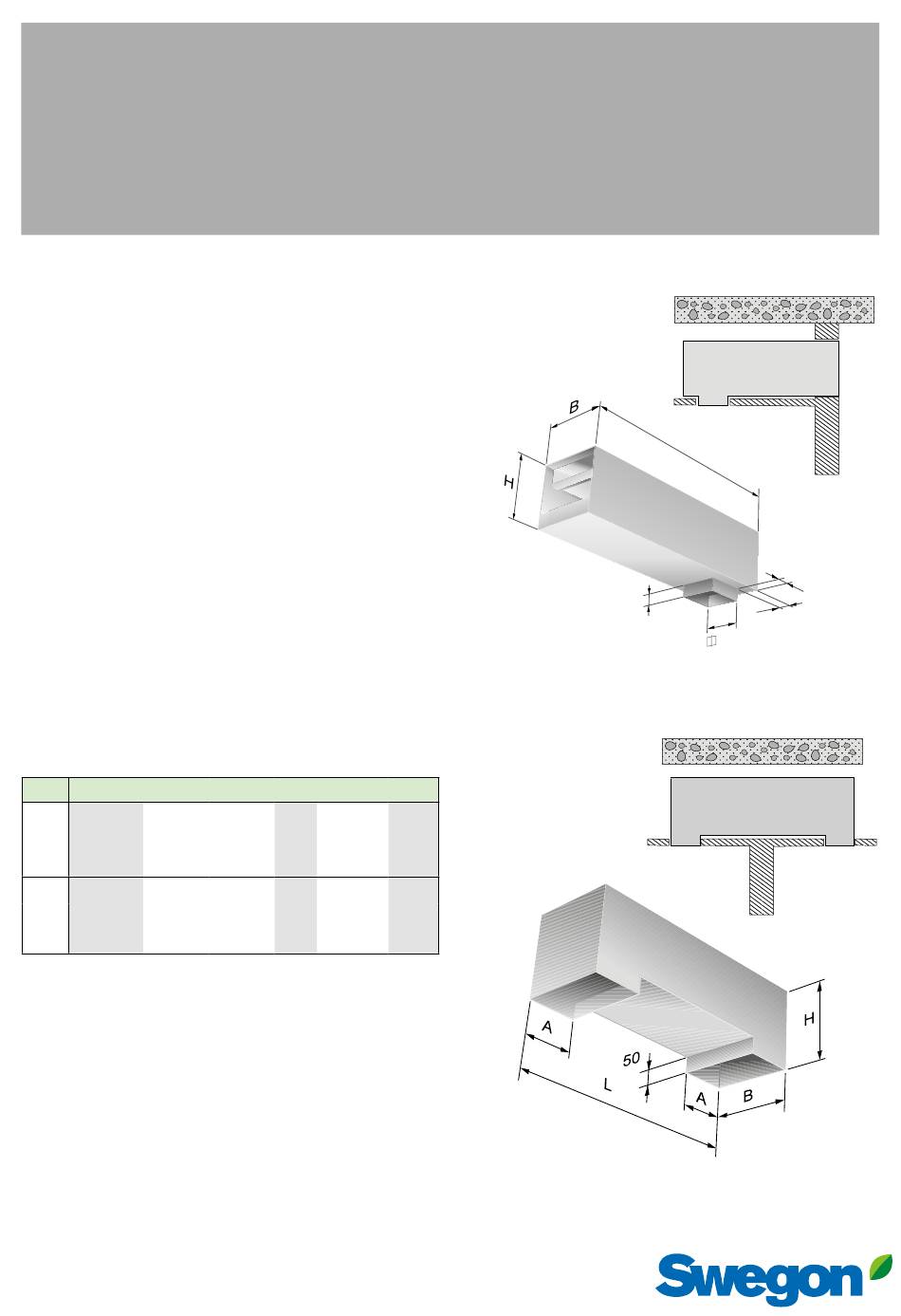

Swegon CTMb Montage - Einregulierung - Wartung
CTMb
Montage - Einregulierung - Wartung
Ausführung

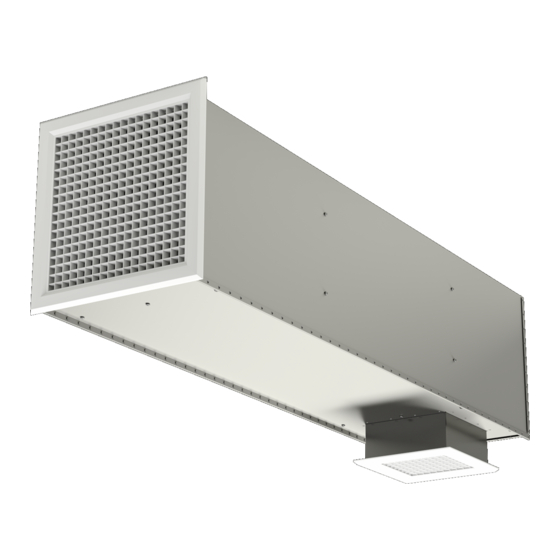

Rechteckiger Transferluftauslass. Die schalldämpfende
Kulisse ist mit einem Schalldämpfer mit verstärkter Außen-
schicht versehen. CTK und CTM werden in der Standard-
ausführung aus galvanisiertem Stahlblech hergestellt.
CTK/CTM ist in drei Größen erhältlich.
Zubehör
Für CTK und CTM wird normalerweise ein Gitter für jede
Öffnung benötigt. Wenn ein Gitter mit geringem Druck-
abfall gewünscht ist, wird GRL mit Befestigungsrahmen
FHB empfohlen, siehe S. 2.
Montage
1. Stellen Sie die gewünschten Öffnungen in Decke und
Wand her.
2. Montieren Sie das Produkt in diesen Öffnungen mit
Befestigungsband, das an Luftauslass und der Gebäu-
dekonstruktion festgeschraubt wird.
3. Montieren Sie etwaige Gitter.
Öffnungsmaß
Größe
A
150
150 +2
CTK
200
200 +2
300
300 +2
300x150
150 +2
CTM 500x150
150 +2
800x200
200 +2
CTKb
/
B
C
H
250 +5
50
250 +15
300 +5
50
250 +15
600 +5
150
250 +15
300 +5
-
225 +5
500 +5
-
225 +5
800 +5
-
250 +5
CTK
CTM
L
1000
1000
1000
750
750
900
20201028
L
5 0
6 0
C
A
