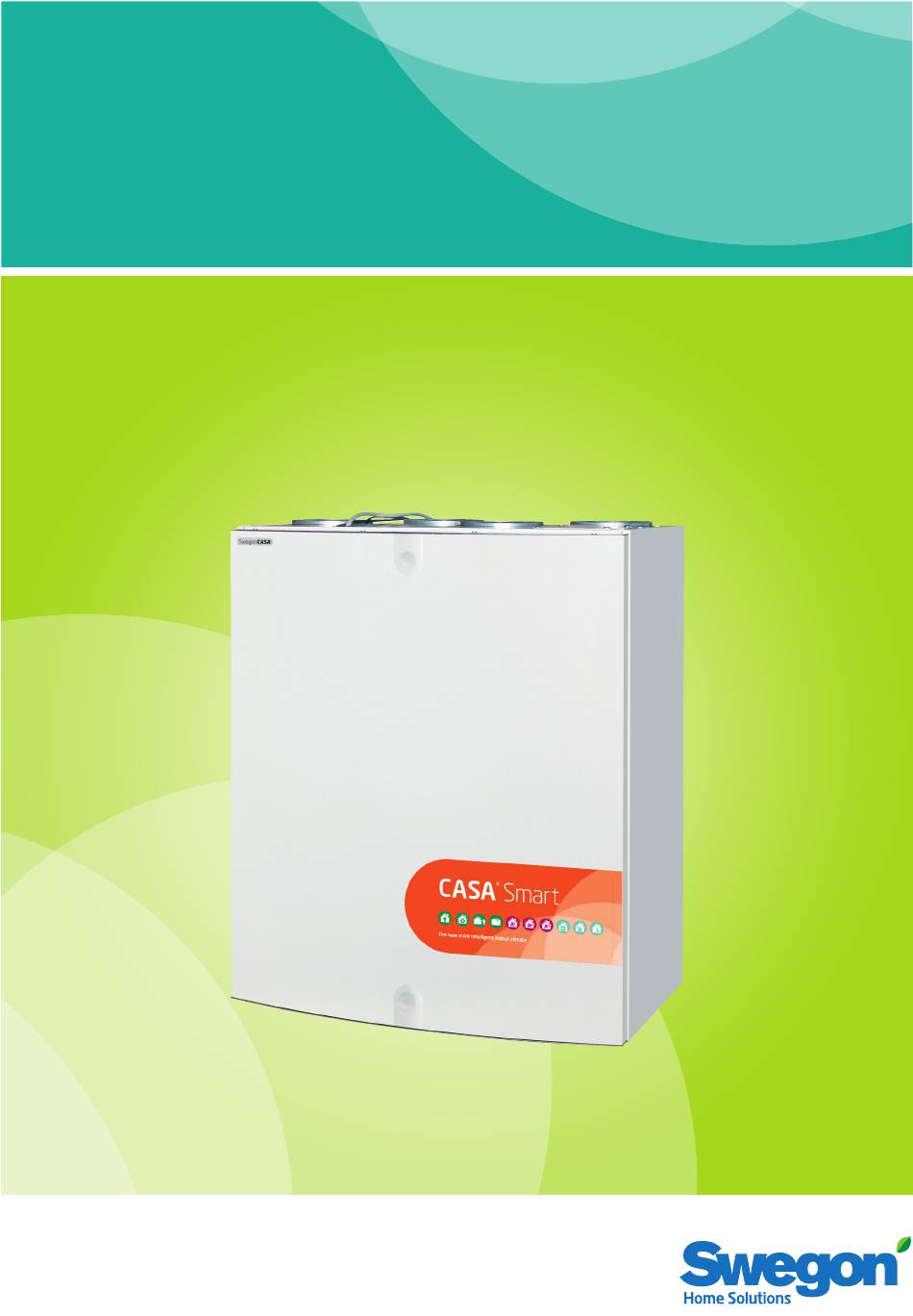

- Seite 1 Swegon Home Solutions CASA R3 Smart ® Installations-, Inbetriebnahme- und Wartungsanleitung R3_f_DE-t...
-
Seite 2: Inhaltsverzeichnis
R3.310818 Inhalt Technischer Leitfaden für Designingenieure, Installationsingenieure und Servicepersonal Abschnitt 1 beschreibt die wichtigsten Vorteile des Geräts. Sämtliche Informationen für die mechanische Installation befinden sich in Abschnitt 2. Sämtliche Informationen für die grundlegende Inbetriebnahme befinden sich in Abschnitt 3. Die externen Anschlüsse des Geräts für Systeme oder Einheiten wie Modbus, DI, DO, AI, etc. werden in Abschnitt 4 beschrieben. -
Seite 3: Wichtige Informationen
R3.310818 Wichtige Informationen Dieses Dokument richtet sich an alle Beteiligten bei Installationsarbeiten oder an alle Nutzer eines Swegon CASA- Lüftungsgeräts. Lesen Sie diese Bedienungsanleitung vor der Verwendung des Lüftungsgeräts. Bewahren Sie das Dokument für die Zukunft auf. Dieses Dokument ist auf unserer Website verfügbar. -
Seite 4: Lieferumfang
Raumklima zu gewährleisten und • Bedienungsanleitung (FI, SE, EN, NO, DE) Feuchtigkeitsschäden an der Bausubstanz zu vermeiden. • Installations-, Inbetriebnahme- und Swegon CASA R3 ist für Einfamilienhäuser, Wartungsanleitung (FI, SE) Mehrfamilienhäuser und Ferienhäuser bis zu 150 m • Garantiebedingungen vorgesehen. -
Seite 5: Bedarfsgesteuerte Lüftung
R3.310818 und die Betriebsart von einer Bedieneinheit oder einer Zulufttemperatureinstellung und regelt den Rotor, um Smart-Dunstabzugshaube gewechselt werden. die bestmögliche Kühlleistung zu erzielen. Für den Luftvolumenstrom können Sie eine Boost-Zeit 1.7 Externe Anschlüsse von 30, 60 oder 120 Minuten oder eine kontinuierliche Sämtliche Anschlüsse können ohne Öffnen des Intensivierung von einer Smart-Bedieneinheit einstellen. -
Seite 6: Installation
Technikräumen, Waschküchen, Wirtschaftsräumen usw. installiert werden. Das Lüftungsgerät kann auch in der Küche über dem Herd montiert werden. Die Swegon CASA Jazz- Dunstabzugshaube kann direkt an das / unter dem Lüftungsgerät angeschlossen werden. Das Gerät sollte aufgrund einer möglichen störenden Geräuschentwicklung nicht an einer Wand montiert... -
Seite 7: Installation Einer Dunstabzugshaube Direkt Am Gerät
über Abluftauslässe 3. Sicherungsschraube ∅ 125 mm 2.1.3 Installation einer Dunstabzugshaube direkt am Gerät Kondens-/ Die Swegon CASA Jazz-Dunstabzugshaube kann Schallisolierung direkt unter dem Lüftungsgerät angeschlossen werden. Stellen Sie sicher, dass der Abstand zwischen Dunstabzugshaube und Herd den lokalen Vorschriften entspricht. -
Seite 8: Installation Einer Dunstabzugshaube Getrennt Vom Gerät
Überprüfen Sie, dass der Kondensatablauf nicht getrennt vom Gerät verstopft ist und kontrollieren Sie seine einwandfreie Funktion, indem Sie etwas Wasser auf den Geräteboden Alle kompatiblen Swegon CASA-Dunstabzugshauben gießen. Der Kondensatablauf befindet sich im hinteren können getrennt vom Lüftungsgerät montiert Geräteteil unter dem Wärmetauscher. -
Seite 9: Inbetriebnahme Vom Küchenbypass
R3.310818 Montieren Sie die Kanäle gemäß den Dunstabzugshaube und Gerät so montiert werden, dass Wichtig Lüftungszeichnungen. Um eine Ausbreitung von eine Reinigung möglich ist. Schall zu vermeiden, dürfen die Kabel nicht direkt an Der Küchen-Bypass wird verwendet, tragenden Konstruktionen montiert werden. wenn die Luftvolumenströme von der Isolieren Sie die Lüftungskanäle, um zu vermeiden, Dunstabzugshaube/Küche intensiviert... -
Seite 10: Strom- Und Steuerkabel
R3.310818 Demontage der Abdeckung an der Zubehör wird entweder mit dem vierpoligen Geräteunterseite Gerätekontakt (2 Zusatzfunktionen) des Lüftungsgeräts Das Öffnen des Geräts sowie die Demontage von oder mit den externen Anschlussmodulen Schutzblechen und Wärmetauscher werden im (3 Zusatzfunktionen) verbunden. Die Kabel werden Abschnitt „Service“... -
Seite 11: Installation Der Smart-Bedieneinheit
R3.310818 2.7 Installation der Smart-Bedieneinheit Bringen Sie abschließend die Frontverkleidung wieder an ihren Platz. An das Lüftungsgerät können bis zu zwei Smart- Bedieneinheiten angeschlossen werden. Diese müssen 2.8 Zubehör mit verschiedenen ID-Nummern konfiguriert werden (Einstellungen/Display/Display Nummer). Eine Smart- Installationsanleitungen für Zubehör sind im Bedieneinheit kann bis zu 40 m vom Gerät entfernt Lieferumfang der einzelnen Produkte enthalten. -
Seite 12: Grundlegende Inbetriebnahme
R3.310818 3. Grundlegende Inbetriebnahme Vor der Inbetriebnahme müssen alle im Installationsabschnitt beschriebenen Maßnahmen abgeschlossen werden. Bevor das Lüftungssystem in Betrieb genommen werden kann, müssen die grundlegenden Zu- und Abluftvolumenströme einreguliert werden. Bei Verwendung einer Dunstabzugshaube sollte der Luftvolumenstrom für und die Ausbalancierung der Boost-Funktion der Dunstabzugshaube einreguliert werden. -
Seite 13: Funktionen Für Die Dunstabzugshaube
Gebäude verhindert und die Absaugleistung Lüftungsgeräts erfolgen. verbessert. Das Boost-Niveau der Lüftung kann bei aktiver Funktion festgelegt werden. Die Funktion startet automatisch, wenn die Klappe in einer Swegon CASA- Wichtig Dunstabzugshaube geöffnet wird, oder wenn ein für die Dunstabzugshaube definierter Eingang aktiv ist. -
Seite 14: Externe Anschlüsse Der Geräts
R3.310818 4. Externe Anschlüsse des Geräts Dieser Abschnitt enthält Informationen für den Anschluss des Lüftungsgeräts an externe Einheiten oder Systeme. Das Gerät verfügt über eine eingebaute Modbus RTU-Schnittstelle für eine Totalsteuerung. Die Betriebsarten und Funktionen des Geräts können über (digitale) Schaltereingänge oder mit Spannungen (0–10 V) gesteuert werden. Der Status des Geräts kann über Relaisausgänge oder Spannungsausgänge (0–10 V) überwacht werden. -
Seite 15: Digitale Eingänge (Di)
R3.310818 4.2 Digitale Eingänge (DI) 4.3 Spannungseingänge (AI) Die Betriebsarten und Funktionen des Geräts können Die Betriebsarten des Geräts können mit analoger über (digitale) schließende Eingänge gesteuert Spannung (0–10 V) gesteuert werden. Dazu können werden. Alle Eingänge sind für beliebige Funktionen verschiedene Fühler an die Spannungseingänge konfigurierbar. -
Seite 16: Relaisausgänge
R3.310818 4.4 Relaisausgänge 4.5 Spannungsausgänge (AO) Externe Einheiten oder Systeme können über analoge Externe Einheiten oder Systeme können über Ausgänge (0–10 V) gesteuert werden. SEM/SEC*-Module Relaisausgänge (+ 24 VDC) gesteuert werden. Externe haben einen analogen Ausgang (AO4). Relais können über die zwei Eingänge (EA1 und EA2) des Geräts gesteuert werden. - Seite 17 BUS TERMINATION 102LT 1. Externe Anschlüsse für Lüftungsgeräte 2. Swegon CASA Smart-Bedieneinheit (UP1) 3. Swegon CASA Smart-Bedieneinheit (UP2) 4. Anschlusspunkte des Lüftungsgeräts: EA1, EA2, 24 V / (5 V), Auswahl per Platine 5. SET-Modul, Smart Extension Temperature-Modul, Anschlusskarte für externe Kanalausrüstung 6.
-
Seite 18: Funktionen Und Verwendung
R3.310818 5. Funktionen und Verwendung Dieser Abschnitt enthält eine detaillierte Beschreibung der Funktionen, der erweiterten Einstellungen und des Verwendungsbereichs. Die erweiterten Einstellungen für die Funktionen können nur über die Smart-Einstellungen mit Passwort (1234 / änderbar) aufgerufen werden. Die normalen Benutzereinstellungen können eingeschränkt werden. Das Benutzerhandbuch umfasst die Funktionen nur aus Benutzerperspektive. -
Seite 19: Funktion Für Dunstabzugshaube
Überdruck in der Wohnung aktiver Funktion festgelegt werden. Die Funktion startet erzeugt. automatisch, wenn die Klappe in einer Swegon CASA- Dunstabzugshaube geöffnet wird, oder wenn ein für die Nach dem Entzünden verhindert die Funktion, dass Dunstabzugshaube definierter Eingang aktiv ist. -
Seite 20: Automatische Feuchtigkeitsregelung
R3.310818 Die Funktion kann über das Menü Einstellungen/(1234)/ Automatische Lufgfeuchtigkeit. Smart-Funktionen/Anwesend/Abwesend/Automatisch Niveau Benutzer Boost oder über das Menü Smart-Abkürzungen aktiviert werden. Boost Grenze 5 % + RH Automatisch Anwesend/Abwe. Voll Boost Grenze 30 % + RH in Gebrauch Boost-Verzögerung 0 min 750 ppm A+ Wert Boost bei Verzögerung... -
Seite 21: Wochenprogramme
R3.310818 5.2 Steuerung der Zulufttemperatur Die Lüftung wird stufenlos intensiviert, wenn VOC über die Boost-Grenze angestiegen ist. Maximale Die Zulufttemperatur wird mit dem Wärmetauscher Lüftungsintensivierung wird erreicht, wenn VOC auf sowie bei Bedarf mit einem Lufterhitzer oder -kühler Max Boost-Grenze angestiegen ist. Geeignete Werte geregelt.* lassen sich mithilfe des Werts AQ jetzt ermitteln, der im Im Komfortmodus wird eine konstante... -
Seite 22: Temperaturmessung
R3.310818 Steuerungtyp Heizen / Kühlen Raumluft Zuluft Steuerungtyp Steuerungtyp 17°C Zuluftregler min Wert Sensoren/Steuerung Zuluftregler max Wert Int. Nachheizung 17°C Kühlung min. Sollwert 14°C Ext. Nachheizung Kühlung max. Sollwert Nachheizung Grenzwert Außen. 8°C 25°C 21°C Ext. Nachkühlung Sollwert Sollwert (Abwesend) Ext. -
Seite 23: Frostschutz
R3.310818 5.3 Frostschutz Der Frostschutz im Lüftungsgerät arbeitet automatisch. Das Niveau des Frostschutzes kann über das Menü Einstellungen/(1234)/Frostschutzeinstellungen geändert werden. Frostschutzeinstellungen Wirkungsgrad Zuluft Grenze Zuluftgrenzwert (min.) 14°C Die Zuluftbegrenzungsfunktion ändert die Luftvolumenströme, wenn die Zulufttemperatur unter die Mindestgrenze oder unter den Sollwert absinkt. 5.4 Zurücksetzen auf Werkeinstellungen Mit Ausnahme der verwendeten Luftvolumenströme können alle Einstellungen von der Bedieneinheit aus... -
Seite 24: Service
Das Gerät darf nicht ohne Filter betrieben werden. Zeitintervallen ausgegeben und das -Symbol Verwenden Sie nur von Swegon empfohlene Filter. erscheint auf dem Display der Bedieneinheit und den Dies ist wichtig, da Filter mit exakt identischem Aussehen Anzeigeleuchtdioden der Dunstabzugshaube. In der und Größe deutlich abweichende Druckverluste und... -
Seite 25: Ventilatoren
R3.310818 Swegon CASA R3 Smart 1. Zuluftfilter 1. Abluftventilator 2. Abluftfilter 2. Zuluftventilator 3. Serviceschalter 3. Wärmetauscher 4. Zurückstellen des Überhitzungsschutzes der Nachheizung 4. Antriebsriemen des Wärmetauschers 5. Schutzblech des Wärmetauschers 5. Lufterhitzer für Nachheizung 6. Schutzblech 6. Fühlerpaket (Zubehör) 7. -
Seite 26: Servicecheckliste
R3.310818 6.7 Diagnostik Servicecheckliste Die Funktion des Geräts kann über das Menü Hauptmenü/Diagnostik überwacht werden. Alle 6 Monate • Serviceerinnerung. Wechseln Sie die Filter, setzen Sie die – Aktivierung der Serviceerinnerung und Einstellung Serviceerinnerung zurück. des Serviceintervalls. Das Menü zeigt auch den Zeitpunkt für den nächsten Service an. - Seite 27 R3.310818 Änderungen vorbehalten. www.swegonhomesolutions.de...
-
Seite 28: Alarme Und Fehlersuche
R3.310818 7. Alarme und Fehlersuche Das Gerät nutzt eine integrierte Diagnostik für Funktionsfehler und Schutzfunktionen, die Schäden verhindern. Ein Fehler wird mit einem Alarm an der Dunstabzugshaube und der Benutzerschnittstelle, sowie mit digitalen Relaisausgängen angezeigt. Dieser Abschnitt enthält Beschreibungen von Alarmen, Maßnahmen und der Fehlersuche. Die meisten in der Tabelle mit den Alarmbeschreibungen aufgeführten Maßnahmen dürfen nur von einer Person mit den erforderlichen Zulassungen ausgeführt werden. -
Seite 29: Alarmbeschreibungen
R3.310818 7.4 Alarmbeschreibungen *) Wird an der Smart-Dunstabzugshaube angezeigt Alarm Modbus Ursache Maßnahme -Register - Bit (LSB) T1, T2–T9 Fühlerwert außerhalb des Das Gerät arbeitet in einem Notbetrieb. Überprüfen Sie die 3x6136-6 Fühlerfehler* Messbereichs. Kabelanschlüsse und die Konfiguration. Wechseln Sie den Fühler 3x6137-6 aus, wenn er defekt ist. -
Seite 30: Technische Daten
Abdeckplatte der Fronttür (Edelstahl): PR085B6R 8. Ganze Tür mit weißem Frontblech: DR85BRL1 • Abdeckplatte des Schlosses (schwarz): 61372 9. Frontblech der Fronttür (weiß): PR085B6V • Swegon CASA Jazz-Dunstabzugshaube zur 10. Schloss: 61954 Anbringung unter dem Gerät (Edelstahl, weiß) 11. Abdeckplatte des Schlosses (weiß): 61371 •... -
Seite 31: Luftvolumenströme (En 13141-4)
230 W 230 W Wärmetauschermotor 10 W 10 W Lufterhitzer für Nachheizung 500 W Gesamtleistung 250 W 750 W Dunstabzugshaube 15 W 15 W Gesamtleistung mit 265 W 765 W Dunstabzugshaube* * Swegon CASA Jazz-Dunstabzugshaube angeschlossen unter R3. Änderungen vorbehalten. www.swegonhomesolutions.de... -
Seite 32: Schalldaten
R3.310818 8.4 Schalldaten Schallleistungspegel in unterschiedlichen Oktavbändern, L , dB Gewichteter Ventilatoreinstellung wokt Schallleistungspegel 63 Hz 125 Hz 250 Hz 500 Hz 1 000 Hz 2 000 Hz 4 000 Hz 8 000 Hz , dB(A) Schallabgabe an Zuluftkanal Schallabgabe an Abluftkanal Schallabgabe an Bypass-Küchenkanal Schalldruckniveau 10 m²... -
Seite 33: Schaltplan
R3.310818 8.5 Schaltplan 8.5.1 Lüftungsgerät 5V/24V T1 T3 1. Temperaturfühler: 6. Lufterhitzer für Nachheizung, 500 W (Zubehör) T1 Temperatur der Außenluft 7. Ventilatoren T3 Temperatur der Abluft Mp Abluftventilator T4 Temperatur der Zuluft Mt Zuluftventilator 2. Anschluss für eine Smart-Bedieneinheit 8. -
Seite 34: Regelungsschema
R3.310818 8.6 Regelungsschema I03-I05 ModBus I01-I02 T6-T9 SK LP/VP (500W) 1: Gruppenzentrale | 2: Schaltschrank | 3: Fortluft | 4: Außenluft | 5: Stromversorgung: 230 V, 10 A Steckeranschluss | 6: Anschlussgrenze des Lüftungsgeräts | 7: Absaugung von der Dunstabzugshaube, wird am Wärmetauscher vorbeigeleitet | 8: Abluft | 9: Zuluft | 10: Modularkabel mit RJ9-Kontakten | 11: Bedieneinheit SYMBOL BEZEICHNUNG... -
Seite 35: Abmessungen
R3.310818 8.7 Abmessungen Swegon CASA R3 Kanalanschlüsse Zuluft Abluft Außenluft Fortluft Abluft von ∅ 125 ∅ 125 ∅ 125 ∅ 125 Dunstabzugshaube ∅ 100 6: Kondensatanschluss Deckenmontagerahmen (R-Modell) Swegon CASA Jazz-Dunstabzugshaube Die Abbildung zeigt die Rechtsausführung. Bei der Linksausführung liegt der Kanalanschluss auf der linken Seite. -
Seite 36: Gewichte
R3.310818 8.8 Gewichte 8.10 Installationszubehör • Lüftungsgerät R3 50 kg. • Smart-Bedieneinheit (SC10). Smart-Bedieneinheit mit Exxact-Rahmen. • R3 + Swegon CASA Jazz-Dunstabzugshaube: • Smart-Bedieneinheit (SC11). Smart-Bedieneinheit 57,5 kg. mit Jussi-Rahmen. 8.9 Codes des Lüftungsgeräts • Smart-Feuchtigkeitsfühler (SRH). Für eine • R3 Smart R R03VR00S automatische Feuchtigkeitsregelung. -
Seite 37: Inbetriebnahmeprotokoll
R3.310818 Inbetriebnahmeprotokoll Geplanter Funktion Standard- Einstellung Luftvolumenstrom Grundlegende Luftvolumenströme l/s m Anwesend (Zuluft) 50 % Anwesend (Abluft) 50 % Abwesend (Zuluft) 40 % Abwesend (Abluft) 40 % Boost (Zuluft) 65 % Boost (Abluft) 65 % Verreist (Zuluft) 20 % Max. Smart-Boost (Zuluft) 65 % Funktion für Dunstabzugshaube Kompensierung im Anwesend-Modus (Differenz) - Seite 40 Quick Guide 50 kg 230 V 10 A ≥ 100 mm 3/8”...
