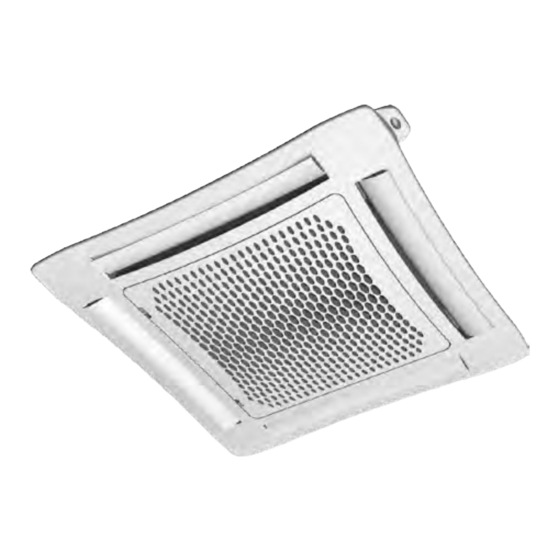

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Deckenkassetten (Modelle WKE 2 - 11, WKE 2P - 11P)
-
Seite 2: Inhaltsverzeichnis
Konfigurationsmöglichkeiten/Zusammenhänge Einleitung, Sicherheitshinweise, Allgemeines Hinweise zu dieser Anleitung Sicherheitshinweise Bestimmungsgemäße Verwendung Hinweise zur Lieferung Angaben zu „Einsatzgrenzen“ Hinweise zur Entsorgung Technische Daten Übersicht 2-Leiter-System (AC-Motor) Übersicht 4-Leiter-System (AC-Motor) Leistungstabellen (AC-Motor) Übersicht 2-Leiter-System (EC-Motor) Übersicht 4-Leiter-System (EC-Motor) Leistungstabellen (EC-Motor) Luftwurfweiten Korrekturfaktore Korrekturfaktoren für Höhenunterschiede Korrekturfaktoren für Glykol Abmessungen und Anschlüsse... - Seite 3 Montage Hinweise zur Installation Anforderungen an den Installationsplatz Installation der Wasserkassette Anschließen der Wasserversorgung Elektrische Anschlüsse Infrarotfernbedienung und Empfänger Installation mit vom Installateur bereitgestellten Ventilen Schaltpläne Schaltpläne WKE mit AC-Motor Schaltplan WKE mit EC-Motor Bedienung Infrarotfernbedienung Batterien der Infrarotfernbedienung einlegen Hinweise zur Bedienung Uhrzeit der Infrarotfernbedienung einstellen Temperatur-Sollwert einstellen...
-
Seite 4: Konfigurationsmöglichkeiten/Zusammenhänge
1. Konfigurationsmöglichkeiten/Zusammenhänge WKE mit ModBus-Platine (Hauptplatine: SEC 1) (Hauptplatine: SEC MB) WKE* WKE* P WKE* MB WKE* P MB 2-Leiter-System mit 1 Ventil 4-Leiter-System mit 2 Ventilen 2-Leiter-System mit 1 Ventil 4-Leiter-System mit 2 Ventilen WKE-EC WKE-EC mit ModBus-Platine (Hauptplatine: SEC 1) (Hauptplatine: SEC MB) WKE-EC* WKE-EC* P... -
Seite 5: Einleitung, Sicherheitshinweise, Allgemeines
2. Einleitung, Sicherheitshinweise, Allgemeines 2.2 Sicherheitshinweise 2.1 Hinweise zu dieser Anleitung 2.2.1 Bedeutung der Warnungen, Hinweise Diese Anleitung enthält wichtige Informationen zu: Achtung! • Transport Gefahrenhinweis – weist Sie auf gefährliche Situationen • Montage und Installation hin. Vermeiden Sie diese Situationen, sonst könnten Sie oder andere Personen ernsthaft gefährdet werden. -
Seite 6: Sicherheitshinweise Für Die Installation
2.2.2 Sicherheitshinweise • Alle in dieser Anleitung enthaltenen Sicherheitshinweise Die folgenden Sicherheitshinweise sind zwingend zu müssen beachtet werden, unabhängig von der Deutlichkeit beachten. Geschieht dies nicht, können Schäden an oder Positionierung der Bekanntmachung. Geräten, deren Umgebung und vor allem auch an 2.2.3 Sicherheitshinweise für die Installation Personen nicht ausgeschlossen werden: •... -
Seite 7: Sicherheitshinweise Für Die Arbeitssicherheit
2.2.4 Sicherheitshinweise für die Arbeitssicherheit 2.2.5 Sicherheitshinweise für die Wartung und Reparaturen • Es sind stets Arbeitshandschuhe zu tragen. • Falls Komponenten ersetzt werden müssen, • Das Gerät muss stets zu zweit befördert werden. unbedingt Originalersatzteile verwenden. Dies kann Einfluss auf die Gewährleistung haben. •... -
Seite 8: Sicherheitshinweise Für Den Betrieb
2.3 Bestimmungsgemäße Verwendung 2.2.6 Sicherheitshinweise für den Betrieb • Das Gerät keinen entzündlichen Gasen aussetzen. Die Gebläsekonvektoren sind für den Einbau in Büro-, Lager- und Wohnräumen konzipiert. Die Gebläsekon- • Keine Gegenstände durch die Luftgitter stecken. vektoren sind ausschließlich zum Lufterwärmen, -filtern, -kühlen und -entfeuchten für die Raumluftkonditionierung •... -
Seite 9: Hinweise Zur Lieferung
2.4 Hinweise zur Lieferung Nach der Lieferung kontrollieren, das Gerät ist in einem Karton verpackt. Gewicht und Abmessungen Gewicht Gewicht Modell verpackt unverpackt (in mm) (in mm) (in kg) (in kg) 02+03 02P+03P 04+05 04P +05P 1050 1050 1. Nach dem Auspacken kontrollieren, ob das Gerät unbeschädigt ist und dem bestellten Artikel entspricht. -
Seite 10: Angaben Zu „Einsatzgrenzen
2.5 Angaben zu „Einsatzgrenzen“ 2.6 Hinweise zur Entsorgung Die Einsatzgrenzen der Gebläsekonvektoren, der Wärme- Verbrauchteile und ersetzte Teile müssen vorschriftsmäßig tauscher und der thermoelektrischen Ventile sind wie folgt: entsorgt werden. Gebläsekonvektor und Wärmetauscher Die geltenden Umweltschutzbestimmungen • Max. Temperatur des Heizmediums: 80 °C müssen eingehalten werden. -
Seite 11: Technische Daten
3. Technische Daten 3.1 Übersicht 2-Leiter-System (AC-Motor) Modell Ventilatorstufe maximale Luftmenge m³/h nominale Kälteleistung 1,27 1,63 1,98 1,84 2,34 2,68 2,25 3,34 4,33 2,94 3,88 5,02 sensible Kälteleistung 1,01 1,32 1,64 1,35 1,75 2,04 1,57 2,39 3,18 2,08 2,81 3,74 Heizleistung 1,62 2,12... -
Seite 12: Übersicht 4-Leiter-System (Ac-Motor)
3.2 Übersicht 4-Leiter-System (AC-Motor) Modell Ventilatorstufe maximale Luftmenge m³/h nominale Kälteleistung 1,51 1,96 2,33 1,85 2,36 2,70 1,85 2,65 3,34 2,36 3,02 3,81 sensible Kälteleistung 1,15 1,55 1,90 1,34 1,71 1,98 1,34 1,98 2,56 1,75 2,29 2,97 Wasserdurchflussmenge Heizleistung 1,96 2,54 3,03 2,43... -
Seite 13: Erläuterung Der Abkürzungen
3.3 Leistungstabellen (AC-Motor) Erläuterung der Abkürzungen: • TK: Trockenkugeltemperatur (in °C) • FK: Feuchtkugeltemperatur (in °C) 3.3.1 Leistungstabelle 2-Leiter-System Kälteleistung Leistungsangaben bei Lufttemperatur + 27 °C TK / + 19 °C FK Wasser 5 °C/10 °C Wasser 7 °C/12 °C Wasser 9 °C/14 °C Wasser 12 °C/17 °C Modell... -
Seite 14: Korrekturfaktor Für Kälteleistung
Korrekturfaktor für Kälteleistung Die Leistungstabellen für die einzelnen Modelle finden Sie Abhängig von der Installationsumgebung ist es möglich, auf den angegebenen Seiten: dass die Kälteleistung entsprechend der nachstehenden Tabellen korrigiert werden muss. • 2-Leiter-System, siehe oben Multiplizieren Sie den entsprechenden Korrekturfaktor •... - Seite 15 3.3.2 Leistungstabelle 4-Leiter-System Kälteleistung Leistungsangaben bei Lufttemperatur + 27 °C TK/+ 19 °C FK Wasser 5 °C/10 °C Wasser 7 °C/12 °C Wasser 9 °C/14 °C Wasser 12 °C/17 °C Modell m³/h 2,85 2,12 2,33 1,90 1,78 1,69 1,39 1,39 2,38 1,73 1,96...
- Seite 16 Korrekturfaktor für Kälteleistung Abhängig von der Installationsumgebung ist es möglich, dass die Kälteleistung entsprechend der nachstehenden Tabellen korrigiert werden muss. Multiplizieren Sie den entsprechenden Korrekturfaktor mit den Angaben in Spalte „Wasser 7 °C/12 °C“ der obenstehenden Tabelle. nominale Kälteleistung Wasser temperatur (°C) Lufttemperatur (°C) 25–18 26–18,5...
-
Seite 17: Übersicht 2-Leiter-System (Ec-Motor)
3.4 Übersicht 2-Leiter-System (EC-Motor) Modell Ventilatorstufe** maximale Luftmenge m³/h nominale Kälteleistung 1,84 2,17 2,75 2,24 3,05 4,33 2,56 3,87 5,02 sensible Kälteleistung 1,35 1,61 2,09 1,57 2,17 3,18 1,81 2,81 3,74 Heizleistung 2,22 2,67 3,44 2,55 3,58 5,24 2,96 4,63 Wasserdurchflussmenge DP Kühlbetrieb 10,1... -
Seite 18: Übersicht 4-Leiter-System (Ec-Motor)
3.5 Übersicht 4-Leiter-System (EC-Motor) Modell Ventilatorstufe** maximale Luftmenge m³/h nominale Kälteleistung 1,85 2,18 2,77 2,09 2,81 3,93 2,38 3,53 4,53 sensible Kälteleistung 1,34 2,08 1,49 2,04 2,95 1,71 2,62 3,46 Wasserdurchflussmenge Heizleistung 10,5 13,1 Wasserdurchflussmenge 2,43 2,85 3,62 1,98 2,53 3,35 3,06 3,79... - Seite 19 3.6 Leistungstabellen (EC-Motor) Erläuterung der Abkürzungen: • TK: Trockenkugeltemperatur (in °C) • FK: Feuchtkugeltemperatur (in °C) 3.6.1 Leistungstabelle 2-Leiter-System Kälteleistung Leistungsangaben bei Lufttemperatur + 27 °C TK/+ 19 °C FK Wasser 5 °C/10 °C Wasser 7 °C/12 °C Wasser 9 °C/14 °C Wasser 12 °C/17 °C Modell m³/h...
- Seite 20 Korrekturfaktor für Kälteleistung Die Leistungstabellen für die einzelnen Modelle finden Sie Abhängig von der Installationsumgebung ist es möglich, auf den angegebenen Seiten: dass die Kälteleistung entsprechend der nachstehenden Tabellen korrigiert werden muss. • 2-Leiter-System, siehe Seite 13/19. Multiplizieren Sie den entsprechenden Korrekturfaktor •...
- Seite 21 3.6.2 Leistungstabelle 4-Leiter-System Kälteleistung Leistungsangaben bei Lufttemperatur + 27 °C TK/+ 19 °C FK Wasser 5 °C/10 °C Wasser 7 °C/12 °C Wasser 9 °C/14 °C Wasser 12 °C/17 °C Modell m³/h 3,32 2,32 2,77 2,08 2,17 1,83 1,54 1,54 2,61 1,79 2,18...
- Seite 22 Korrekturfaktor für Kälteleistung Abhängig von der Installationsumgebung ist es möglich, dass die Kälteleistung entsprechend der nachstehenden Tabellen korrigiert werden muss. Multiplizieren Sie den entsprechenden Korrekturfaktor mit den Angaben in Spalte „Wasser 7 °C/12 °C“ der obenstehenden Tabelle. nominale Kälteleistung Wasser temperatur (°C) Lufttemperatur (°C) 25–18 26–18,5...
- Seite 23 3.7 Luftwurfweiten Die in der untenstehenden Tabelle angegebenen Werte für die Luftwurfweiten sind Maximalwerte. Die tatsächliche Luftwurfweite ist maßgeblich abhängig von der Raum- größe und der Anordnung der Inneneinrichtung. 3.7.1 Luftleitlamellen – Öffnungswinkel 30° Wenn der Öffnungswinkel der Luftleitlamellen 30° beträgt (emp fohlen im Kühlbetrieb), tritt der sogenannte Coanda- Effekt ein, siehe Abbildung.
-
Seite 24: Korrekturfaktoren Für Höhenunterschiede
4. Korrekturfaktoren 4.1 Korrekturfaktoren für Höhenunterschiede Höhe 300 m 0,99 0,958 600 m 0,98 0,930 900 m 0,969 0,90 1200 m 0,959 0,859 1500 m 0,939 0,829 1800 m 0,919 0,80 Beispiel Kälteleitung: Effektive Kälteleitung = Kälteleistung x Faktor Höhe x Faktor Glykol Effektive Kälteleitung = 3.800 W x 0,969 x 0,856 Effektive Kälteleitung =... -
Seite 25: Abmessungen Und Anschlüsse
Abmessungen und Anschlüsse WKE 2 – WKE 5 / WKE 2P – WKE 5P 15,5 2-Leiter-System 26 102 67 42 59 3 Eintritt Warm-/Kaltwasser 1/2“ 4 Austritt Warm-/Kaltwasser 1/2“ 4-Leiter-System 1 Eintritt Warmwasser 1/2“ 2 Austritt Warmwasser 1/2“ 3 Eintritt Kaltwasser 1/2“ 4 Austritt Kaltwasser 1/2“... -
Seite 26: Elektrisches Zubehör
6. Zubehör 6.1 Elektrisches Zubehör Die Geräte der Serie WKE sind serienmäßig mit einer Hauptplatine (SEC) ausgestattet, welche auf die Ansteuerung mittels externer Thermostate ausgerichtet ist. Die Hauptplatine übernimmt die Kondensatpumpen- und Drehzahlfunktion. Auf der Hauptplatine befindet sich ein Störmelderelais der Kondensatpumpe. Es ist zu empfehlen die Kühlventilansteuerung des ext. -
Seite 27: Das Gerät Enthält
6.1.2 Mehrfach-Steuerrelais (MS 8) für TCO Die Spannungsversorgung der Heizregister muss von jener Das Master-/Slavemodul MS 8 muss im/am Schaltkasten des Gerätes getrennt sein und separat geerdet werden. der WKE montiert werden und gestattet die Steuerung Sicherstellen, dass der Anschluss an das Stromnetz mit von max.20 Geräten mit dem Signal einer einzigen Hilfe eines allpoligen Schalters mit einer Kontaktöffnung Wandfernbedienung (z.B. -
Seite 28: Hydraulisches Zubehör
6.2 Hydraulisches Zubehör 6.2.1 3-Wege-Ventil 6.2.2 2-Wege-Ventil • 2 bis WKE 5 (WKE 2P bis WKE 5P) • WKE 2 bis WKE 5 (WKE 2P bis WKE 5P) • WKE 6 bis WKE 11 (WKE 6P bis WKE 11P) • WKE 6 bis WKE 11 (WKE 6P bis WKE 11P) 6.2.3 Kennlinie Eigenschaften Technische Daten... -
Seite 29: Sonstiges Zubehör
6.3 Sonstiges Zubehör 6.3.1 Primärluftanschluss Die Geräte der Serie WKE können optional mit Primärluft (Frischluft) betrieben werden Diese kann über optional erhältliche Primärluftanschlüsse an bis zu 3 Ecken pro Gerät angeschlossen werden. 6.3.2 Sonderlackierung Die Standardblende, wie auch die Metallblende kann bei Bedarf optional in jeder RAL-Farbe lackiert werden. -
Seite 30: Verschalung
6.3.4 Verschalung Lieferumfang: Sollten die Geräte der Serie WKE nicht wie vorgesehen in eine Zwischendecke installiert werden, kann eine entsprechende Verschalung optional mitbestellt werden. A 4 Eckabdeckungen 4 Bodenbrücken C 4 Deckenbrücken Hinweis! D externe Kondensatwanne Kleinteile (45 3,9 x 9,5 mm TCX Schrauben) Sollten die Geräte der Serie WKE mit Verschalung bestellt Montageanleitung werden, ist ein spezielles Ventilkit vorzusehen, welches... -
Seite 31: Anforderungen An Den Installationsplatz
7. Montage 7.1 Hinweise zur Installation Sämtliche Arbeiten müssen gemäß der geltenden Gesetze, Normen, Bestimmungen und Standards zu Gesundheit und Sicherheit sowie dem aktuellen Stand der Technik erfolgen. Beachten Sie die Sicherheitshinweise, siehe Seite 5. 7.2 Anforderungen an den Installationsplatz Für die Funktion des Gerätes muss ein Wasseranschluss zum Heizkessel/Kaltwassersatz sowie ein einphasiger 230 V-Elektroanschluss vorgesehen werden. -
Seite 32: Installation Der Wasserkassette
7.3 Installation der Wasserkassette Weitere Informationen: • „Anforderungen an den Installationsplatz“ auf Seite 31 Bei der Deckeninstallation von Wasserkassetten muss un- bedingt das potentielle Problem der kalten Luftströmung • „Luftwurfweiten“ auf Seite 23 berücksichtigt werden. Die Länge der Stangen hängt von dem Abstand zwischen Die Luftleitlamellen müssen so positioniert sein, dass der der abge hängten Decke und der Rohdecke ab. -
Seite 33: Frischluftöffnungen Anschließen
WKE 2 – WKE 5 / WKE 2P – WKE 5P Tipp! Das Gerät kann mit jedem anderen, vom Installateur gewählten Mittel installiert werden, sofern diese den geltenden Gesetzen, Nor men, Bestimmungen und Standards zu Gesundheit und Sicherheit sowie dem aktuellen Stand der Technik entsprechen. -
Seite 34: Luftmengen Und Druckdifferenzen
Luftauslässe Wenn ein Luftauslass genutzt wird: Die Wasserkassette ist mit Luftauslässen für den Anschluss an separate Kanäle ausgestattet. Der Luftstrom und -druck an den einzelnen Auslässen hängt in jedem Fall von der Zahl der vorhandenen Luftauslässe ab. Die Abmessungen und die Position der Luftauslässe sind in den Zeichnungen angegeben. -
Seite 35: Anschließen Der Wasserversorgung
7.4 Anschließen der Wasserversorgung Kondensatablaufleitung und Kondensatwanne Wir empfehlen, am Auslass des Kondenswassers einen Siphon zu installieren. Den Kondensat ablauf mit einer Sämtliche Arbeiten müssen gemäß der geltenden Gesetze, Neigung von mindes tens 2 % installieren. Normen, Bestimmungen und Standards zu Gesundheit und Sicherheit sowie dem aktuellen Stand der Technik Die max. -
Seite 36: Elektrische Anschlüsse
7.5 Elektrische Anschlüsse • Die Übertragungskabel stets von den anderen Stromkabeln getrennt halten. Sämtliche Arbeiten müssen gemäß der geltenden Gesetze, • Die Übertragungskabel und die Geräte mindestens Normen, Bestimmungen und Standards zu Gesundheit 2 Meter von Geräten mit gefährlichen indukativen und Sicherheit sowie dem aktuellen Stand der Technik Belastungen (Verteilerkästen, Motoren, Generatoren erfolgen. -
Seite 37: Elektroausstattung
Anleitungen für den Anschluss Im Kühlbetrieb kontrolliert und regelt die am Gerät mon- Die Wasserkassetten sind mit einer Platine mit Schrauben- tierte Elektroplatine die Funktion der Kondensatpumpe. Klemmleiste ausgestattet, an welche die von dem Ein Schwimmerschalter im Geräteinneren löst die Konden- Thermostat kommen den Leitungen angeschlossen satpumpe aus. -
Seite 38: Infrarotfernbedienung Und Empfänger
7.6 Infrarotfernbedienung und Empfänger Erden des Netzes Das Netz muss an nur einer Stelle geerdet werden. Die Abschir mung der Elektronikplatine der einzelnen 7.6.1 Lieferumfang Geräte nicht an die Klemme „0“ anschließen, sondern Die Wasserkassetten mit ModBus-Platine werden mit den Anschluss der Abschirmung unter Verwendung von Infrarotfernbedienungskit geliefert. -
Seite 39: Werkseinstellung
7.6.3 Montage der Deckenblende Werkseinstellung Nachdem die Wasserkassette an der Decke installiert wurde, die Deckenblende wie folgt an der Wasserkassette • Dauerbelüftung befestigen: • Temperaturregelung (ON-OFF) des Wasserventils bzw. 1. Die Deckenblende an der dem Empfangsteil entgegen- der Wasserventile gesetzten Seite an der Wasserkassette anlegen. •... -
Seite 40: Master-Slave-Funktion
Fühler T2 für Change Over (optional) Bei den Wasserkassetten in 2-Leiter-Ausführung kann die Umschal tung zwischen Kühl-/Heizbetrieb automatisch erfolgen, indem an der Wasserleitung zum Register ein Change-Over-Fühler T2 (Option) angebracht wird. Dieser Fühler muss dem 3-Wege-Ventil vorgeschaltet werden. Je nach der von dem Fühler gemessenen Temperatur stellt sich das Gerät auf Kühl- oder Heizbetrieb. -
Seite 41: Installation Mit Vom Installateur Bereitgestellten Ventilen
7.7 Installation mit vom Installateur bereit- Zonen-Ventile – was zu beachten ist Wenn Zonen-Ventile statt der an jedem Gerät montierten gestellten Ventilen Wasserventile verwendet werden, müssen die Zonen-Ventile so ange schlossen werden, dass sie schließen, wenn ein Beachten Sie die „Sicherheitshinweise“ auf Seite 5 sowie beliebiges der Geräte wegen Auslösens seines Sicher- die Hin weise unter „Anschließen der Wasserversorgung“... -
Seite 42: Schaltpläne Wke Mit Ac-Motor
8. Schaltpläne Hinweis! 8.1 Schaltpläne WKE mit AC-Motor Die am Stufentransformator belegte Klemmen varieren je 8.1.1 Hauptplatine WKE ohne ModBus-Platine (SEC 1) nach Baugröße des Gerätes. Siehe Kapitel 8.1. SEC1 M7 M6 230 V 50 Hz im Schaltkasten am Gerät Ansteuerung Heizventil (4-Leiter) eingebaute Komponenten Ansteuerung Kühl-/Heizwentil (2-Leiter) oder Kühlventil... -
Seite 43: Haupt Platine Wke Mb Mit Modbus-Platine (Sec-Mb)
8.1.2 Haupt platine WKE MB mit ModBus-Platine (SEC-MB) ON/OFF FINESTRA T-MB INFRAROSSO INFRARED LIVELLOSTATO 3 2 1 JUMPER NTC-1 NTC-2 LOGIKA CONTROL NTC-3 JP4B JUMPER RS485 JP4A DEFAULT OFF Relay POMPA DO DO ADDRESS CONFIGURATION DO-DO Spannungsversorgung Relay 230V/1Ph/50Hz DO DO T1 Lufttemperaturfühler WP Kondensatpumpe T2 Change-Over-Fühler (optional) - Seite 44 8.1.2.1 Master-Slave-Funktion KASSETTE KASSETTE KASSETTE KASSETTE KASSETTE DIP 10 ON DIP 10 ON DIP 10 OFF DIP 10 ON DIP 10 ON Jumper J1 Jumper J1 Slave Slave Master Slave Slave JUMPER JUMPER Anschluss mit Master-Gerät am Anfang (oder Ende) des Netzes Beachten Sie •...
-
Seite 45: Zubehör Anschließen
8.1.2.2 Zubehör anschließen Fühler T2 für Change Over (optional) Den Verbinder entfernen (Pfeil 1) und die beiden Drähte an die Klemmen T2-T2 der Platine anschließen (Pfeil 2). Schaltpläne 4-Leiter-System 2-Leiter-System 230 V ac 50 Hz 230 Vac 50 Hz Kühlventil Kühl-/Heizventil Heizventil JP4A... -
Seite 46: Mehrfach-Steuerrelais (Ms 8) Für Tco
8.1.3 Mehrfach-Steuerrelais (MS 8) für TCO Null Phase Kühlventil Heizventil hohe Lüfterstufe Steuereinheit Steuereinheit Master/Slave Master/Slave mittlere Lüfterstufe niedrige Lüfterstufe 20 21 22 20 21 22 SEC1 SEC1 4 5 6 7 8 9 10 L PE N 4 5 6 7 8 9 10 L PE N E1 Heizventile (4-Leiter) -
Seite 47: Lüfterstufenbelegung Am Autotransformator
8.1.4 Lüfterstufenbelegung am Autotransformator 1 M M L blau braun WKE 03-06, 03P-06P Anschluss orange schwarz braun blau orange schwarz braun blau orange schwarz braun blau orange schwarz braun blau orange schwarz braun blau blau braun 109V 134V 165V 230V 208V 187V WKE 10-11, 10P-11P... -
Seite 48: Schaltplan Wke Mit Ec-Motor
8.2 Schaltplan WKE mit EC-Motor SEP:Platine Steuerung Kondensatpumpe BLAC: Platine Motor-Steuerung M: EC-Motor... -
Seite 49: Bedienung Infrarotfernbedienung
9. Bedienung Infrarotfernbedienung Einstellungen an die Wasserkassette übertragen Wenn Sie Einstellungen an der Infrarotfernbedienung 9.1 Batterien der Infrarotfernbedienung vorgenom men haben, müssen diese an die Wasserkassette einlegen übertragen wer den. Bevor die Infrarotfernbedienung benutzt wird, die mitge- 1. Einstellung an der Infrarotfernbedienung vornehmen. lieferten Batterien einsetzen (Typ AAA 1,5 Volt). -
Seite 50: Uhrzeit Der Infrarotfernbedienung Einstellen
9.3 Uhrzeit der Infrarotfernbedienung ein- 9.5 Ventilatordrehzahl einstellen stellen 1. Taste „Fan“ so oft drücken, bis die gewünschte Ventilatordreh zahl oder der Automatikbetrieb A ange- 1. Taste „Select“ drücken. zeigt wird. CLOCK SET beginnt zu blinken. 2. Taste + oder – drücken. Die Stunden-Anzeige beginnt zu blinken. -
Seite 51: Betriebsmodus Einstellen
9.6 Betriebsmodus einstellen Einschaltzeit 1. Zweimal die Taste „Select“ drücken. PROGRAM und START beginnen zu blinken. 1. Taste „Mode“ so oft drücken, bis der gewünschte Betriebs modus angezeigt wird. 2. Taste + oder – drücken. Die Stunden-Anzeige beginnt zu blinken. Belüftung 3. -
Seite 52: Reinigung Und Wartung
10. Reinigung und Wartung Timer 11. Taste „Select“ drücken. Das TIMER-Symbol beginnt zu blinken. Die TIMER-Ein- Beachten Sie die „Sicherheitshinweise“ auf Seite 5 sowie stellung ist die zuvor gewählte. die „Sicherheitshinweise für Wartung und Reparaturen“ auf Seite 7. Jedes Mal, wenn der TIMER ein- und ausgeschaltet wird, beginnt das Übertragungssymbol zu blinken. -
Seite 53: Ersatzteile
11. Ersatzteile Bei der Ersatzteilbestellung das betreffende Gerätemodell und die Bezeichnung der Komponente angeben. 11.1 Explosionszeichnung... -
Seite 54: Ersatzteilliste
Schaltkasten WKE Schaltkasten WKE MB Schaltkasten WKE-EC Schaltkasten WKE-EC MB 11.2 Ersatzteilliste WKE alle Typen Ersatzteil Lüfterrad 2538618 2524795 Filter 2511037 2510746 Austauschset Pumpe 2545459 Schwimmer und Schalter 2511043 Kondensatwanne 2540757 2530539 Hilfskondensatwanne 2511047 Kondensatschlauch 2568165 2568166 Luftleitlamelle 2525688 2525690 Befestigungswinkel 2511048 WKE (Standard) - Seite 55 WKE MB Ersatzteil Lüftermotor WKE 2511044 2511045 2511046 Autotransformator WKE 2511039 2510921 2511038 Kondensator WKE 2511040 2511041 2511042 Elektronik WKE MB Infrarot-Fernbedienung 2577664 Kabel zwischen Haupt- und Empfängerplatine 2577670 WKE-MB Infrarot-Fernbedienung Empfängerplatine WKE-MB 2577665 Infrarot-Fernbedienung Infrarot-Fernbedienung WKE-MB 2511049 Fühler T1/T3 WKE-MB 2577671 *Abbildung Schaltkasten WKE MB WKE-EC...
-
Seite 56: Mögliche Störungen Und Abhilfe
12. Mögliche Störungen und Abhilfe 12.1 Bedeutung LED´s bei WKE MB LED1 LED2 LED3 blink blink blink RS 485 IN 2 NF = nicht funktionstüchtig OK = funktionstüchtig AUF = Kontakt offen CA = Digitaleingang CA 12.2 Störungen und Abhilfe Störung Mögliche Ursachen Abhilfe... - Seite 57 Störung Mögliche Ursachen Abhilfe Der Ventilator ist nicht eingeschaltet Den Ventilator einschalten Den Kaltwassersatz einschalten Die Kühlflüssigkeit ist nicht kalt Das System entlüften Die Solltemperatur des Steuergerätes vermindern Die Leistung der Pumpe überprüfen Das Gerät kühlt nicht (ausreichend) Die Wasserverteilungsanlage kontrollieren und durch Niedriger Wasserdurchsatz Regeln des Flusses die Druckverluste an den verschie- denen Leitungen ausgleichen...
- Seite 58 Notizen...
