Swegon REACT PX GMB Bedienungsanleitung

REACT PX GMB
Bedienungsanleitung

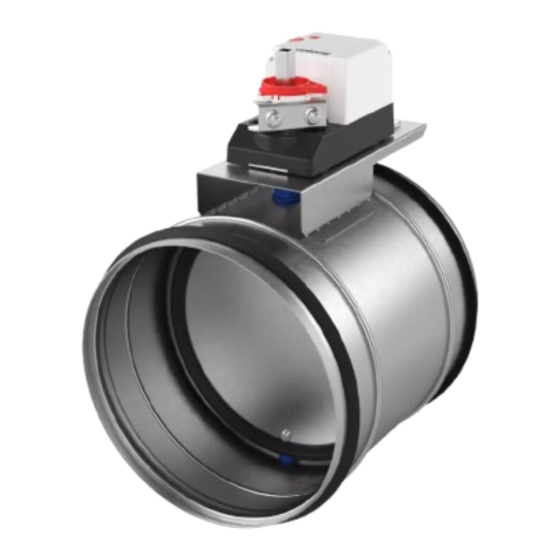

REACT PX GMBa (rund), REACT PX GMBb (rechteckig)
Symbolerklärung
Symbole an der Maschine
Dieses Produkt erfüllt die geltenden EU-Richtlinien
Symbole in der Bedienungsanleitung
Warnung/Achtung!
Quetschgefahr
Anwendungsbereich
Das Produkt ist eine für die Komfortlüftung von Innenräumen vor-
gesehene Druckregelungsklappe. Das Produkt wird zur Regelung
des Zuluft- oder des Abluftdrucks im Lüftungskanal verwendet.
Das Produkt darf nicht für einen anderen als den vorgesehenen
Verwendungszweck eingesetzt werden.
Allgemeines
Lesen Sie vor der Installation/Verwendung des Produkts
die gesamte Bedienungsanleitung und bewahren Sie sie
für eine spätere Verwendung auf. Änderungen oder Modi-
fizierungen dürfen an diesem Produkt nicht vorgenommen
werden, es sei denn, sie gehen aus diesem Dokument hervor.
Verpackungsinhalt
1 x REACT PX GMB
1 x Bedienungsanleitung
Schutzausrüstung
Verwenden Sie beim Umgang mit dem Gerät oder bei
Installations-, Reinigungs- und Wartungs-/Unterhaltsarbeiten
immer für den Zweck geeignete persönliche Schutzausrüstung
in Form von Handschuhen, Atemschutz und Schutzbrillen.
Elektrische Sicherheit
Zugelassene Spannung, siehe „Elektrische Daten". Fremd-
körper dürfen nicht in die Steckverbinder des Produkts oder
Lüftungsöffnungen für die Elektronik eingefügt werden.
Kurzschlussgefahr!
Ein angeschlossener 24-V-Trenntransformator muss IEC 61558-1
erfüllen.
Die Kabel zwischen dem Produkt und der Stromversorgungsquelle
müssen ausreichend dimensioniert sein.
Bei Arbeiten am Produkt, für die das Produkt nicht laufen muss,
ist die Spannungsversorgung abzuschalten.
Die lokalen/nationalen Vorschriften darüber, wer solcher Art
Elektroinstallationen ausführen darf, sind stets zu befolgen.
Die Ursprungssprache des Dokuments ist Schwedisch
Weitere Risiken
Wenn das Produkt mit Strom versorgt wird, öffnet oder
schließt sich die Klappe. Dies kann ein gewisses Risiko
mit sich führen, dass durch Drehen des Klappenblatts
Quetschverletzungen z. B. an Fingern auftreten, wenn sich
diese zwischen Klappenblatt und Lüftungskanal befinden.
Der Stellantrieb des Produkts ist mit einer Freilauftaste
ausgerüstet, die eine manuelle Steuerung des Klappenblattes
ermöglicht. Stellen Sie immer sicher, dass diese eingedrückt
ist, bevor in die inneren Teile des Produkts eingegriffen wird.
Bedienung
• Verwenden Sie stets geeignete Transport- und Hebevorrichtungen,
wenn das Produkt bewegt werden soll, um die ergonomischen
Belastungen zu verringern.
• Mit dem Produkt ist vorsichtig umzugehen.
Installation
• Feuchte, kalte und aggressive Umgebungen sind zu vermeiden.
• Vermeiden Sie, dass Produkt in der Nähe von Wärmequellen zu
montieren.
• Montieren Sie das Produkt gemäß den geltenden Branchenvor-
schriften.
• Montieren Sie das Produkt so, dass es nicht von Unbefugten
erreicht werden kann, z. B. über einer Zwischendecke.
• Montieren sie das Produkt so, dass es für Wartung und Unterhalt
leicht zugänglich ist.
• Ergänzen Sie das Kanalsystem um eine Reinigungsklappe in der
Nähe des Produkts, um die Reinigung zu erleichtern.
• Wenn das Produkt oberhalb einer festen Zwischendecke montiert
wird, muss eine Inspektionsklappe vorhanden sein, damit das
Produkt für Inspektionen zugänglich ist.
• Wenn das Produkt so montiert wird, dass auf die Innenseite des
Produkts zugegriffen werden kann, ist das Produkt um einen
geeignet Schutz zu ergänzen, z. B. einen Lüftungsauslass.
• Wenn das Produkt in kalten Umgebungen montiert wird, muss
das gesamte Produkt von außen gegen Kondensation isoliert
werden.
• Für die Montage wird die Verwendung des Zubehörs FSR
empfohlen.
• Das Produkt kann positionsunabhängig montiert werden.
• Es wird empfohlen, das Produkt so zu montieren, dass das
Display des Produkts sichtbar ist.
• Vor der Montage muss das Produkt hingelegt werden, damit es
nicht umstürzen kann.
• Überprüfen Sie, dass das Produkt keine sichtbaren Schäden
aufweist.
• Überprüfen Sie, dass das Produkt nach der Montage ordnungs-
gemäß fest sitzt.
• Verwenden Sie die Ösen des Produkts, um die Kabel mit Kabel-
bindern zu fixieren.
• Überprüfen Sie, dass alle Kabel nach der Montage ordentlich
festsitzen.
• Überprüfen Sie, dass der Stellantrieb/Regler richtig sitzt.
