2 Angaben zur Wärmepumpe
2.11 Zubehör
Folgende Zubehöre sind für den Betrieb der Wärmepum-
pe erforderlich und nicht im Lieferumfang enthalten.
B Nur Originalzubehör verwenden.
1
1 4 7

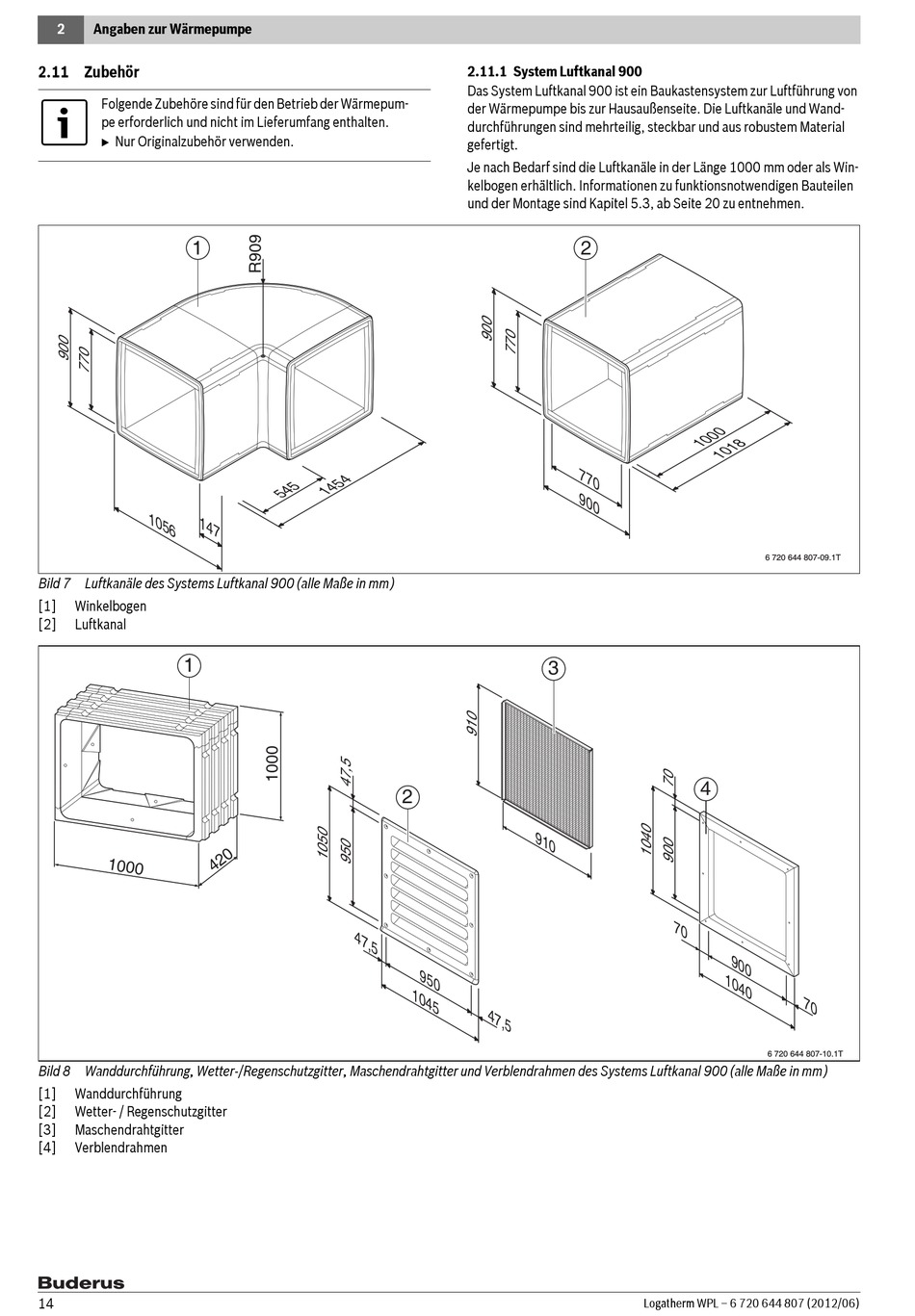

Bild 7 Luftkanäle des Systems Luftkanal 900 (alle Maße in mm)
[1] Winkelbogen
[2] Luftkanal
1
Bild 8 Wanddurchführung, Wetter-/Regenschutzgitter, Maschendrahtgitter und Verblendrahmen des Systems Luftkanal 900 (alle Maße in mm)
[1] Wanddurchführung
[2] Wetter- / Regenschutzgitter
[3] Maschendrahtgitter
[4] Verblendrahmen
14

2.11.1 System Luftkanal 900

Das System Luftkanal 900 ist ein Baukastensystem zur Luftführung von
der Wärmepumpe bis zur Hausaußenseite. Die Luftkanäle und Wand-
durchführungen sind mehrteilig, steckbar und aus robustem Material
gefertigt.
Je nach Bedarf sind die Luftkanäle in der Länge 1000 mm oder als Win-
kelbogen erhältlich. Informationen zu funktionsnotwendigen Bauteilen
und der Montage sind Kapitel 5.3, ab Seite 20 zu entnehmen.
2
4 7 ,
5
9 5 0
1 0 4
5
4 7 ,
5
2
7 7 0
9 0 0
3
4
9 1 0
7 0
Logatherm WPL – 6 720 644 807 (2012/06)
6 720 644 807-09.1T
9 0 0
1 0 4
0
7 0
6 720 644 807-10.1T
