2.8 Geräteübersicht
Logatherm WPL 14 I
14
13
12
11

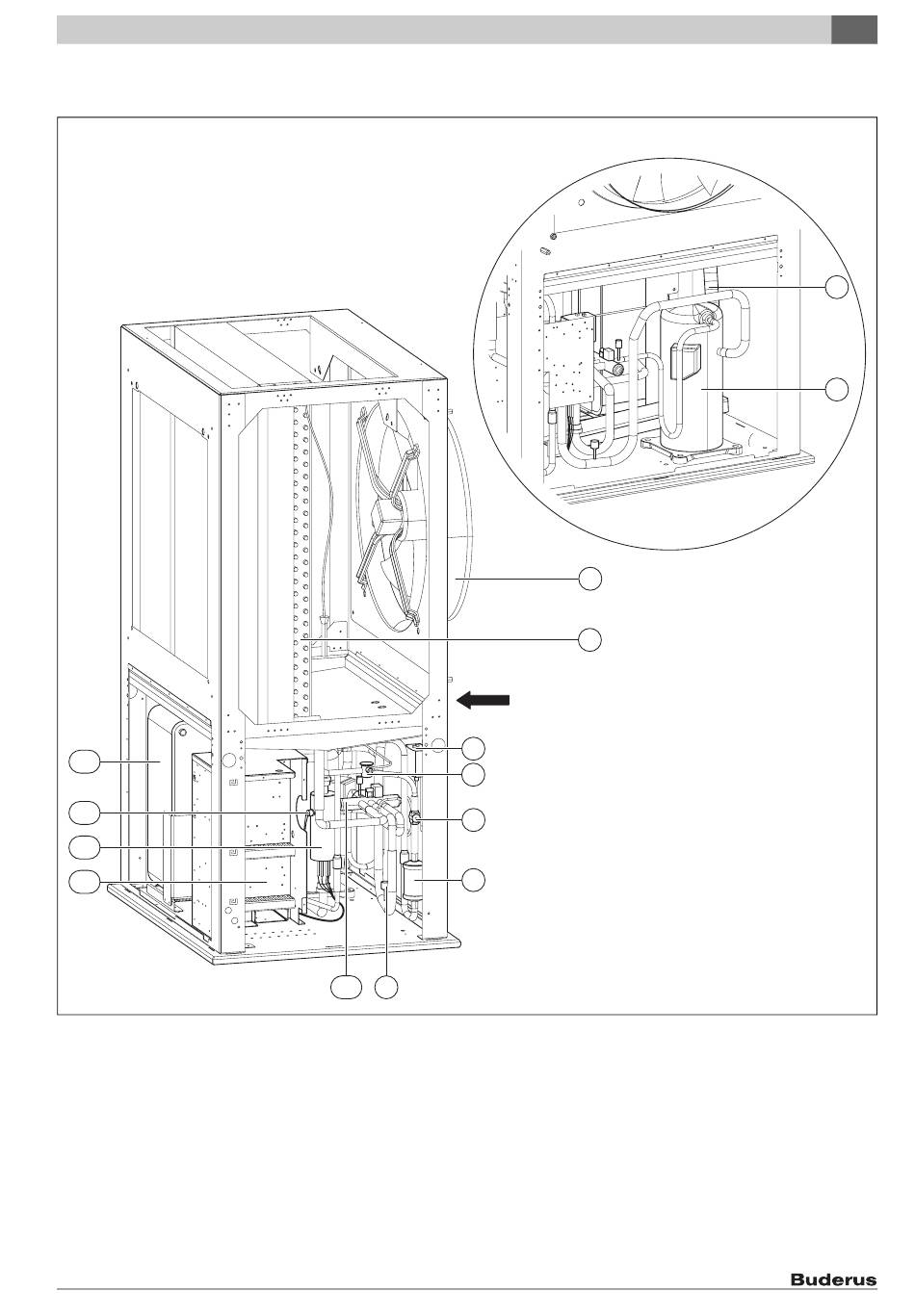

Bild 1 Geräteübersicht Logatherm WPL 14 I
[1] Kondensatschlauch
[2] Kompressor
[3] Gebläse
[4] Verdampfer
[5] Abtau-Ende-Pressostat
[6] Expansionsventil
[7] Schauglas Kältemittel
[8] Filtertrockner
[9] Niederdruck-Pressostat
[10] 4-Wege-Umschaltventil
[11] Schaltkasten
[12] Heizstab
Logatherm WPL – 6 720 644 807 (2012/06)
A
5
6
7
8
10
9
[13] Sicherheitstemperaturbegrenzer
[14] Verflüssiger
Angaben zur Wärmepumpe
