9 Anhang
Hydraulik 1: 2 Heizkreise und externer Warmwasser- und Parallelpufferspeicher
SH ... EW

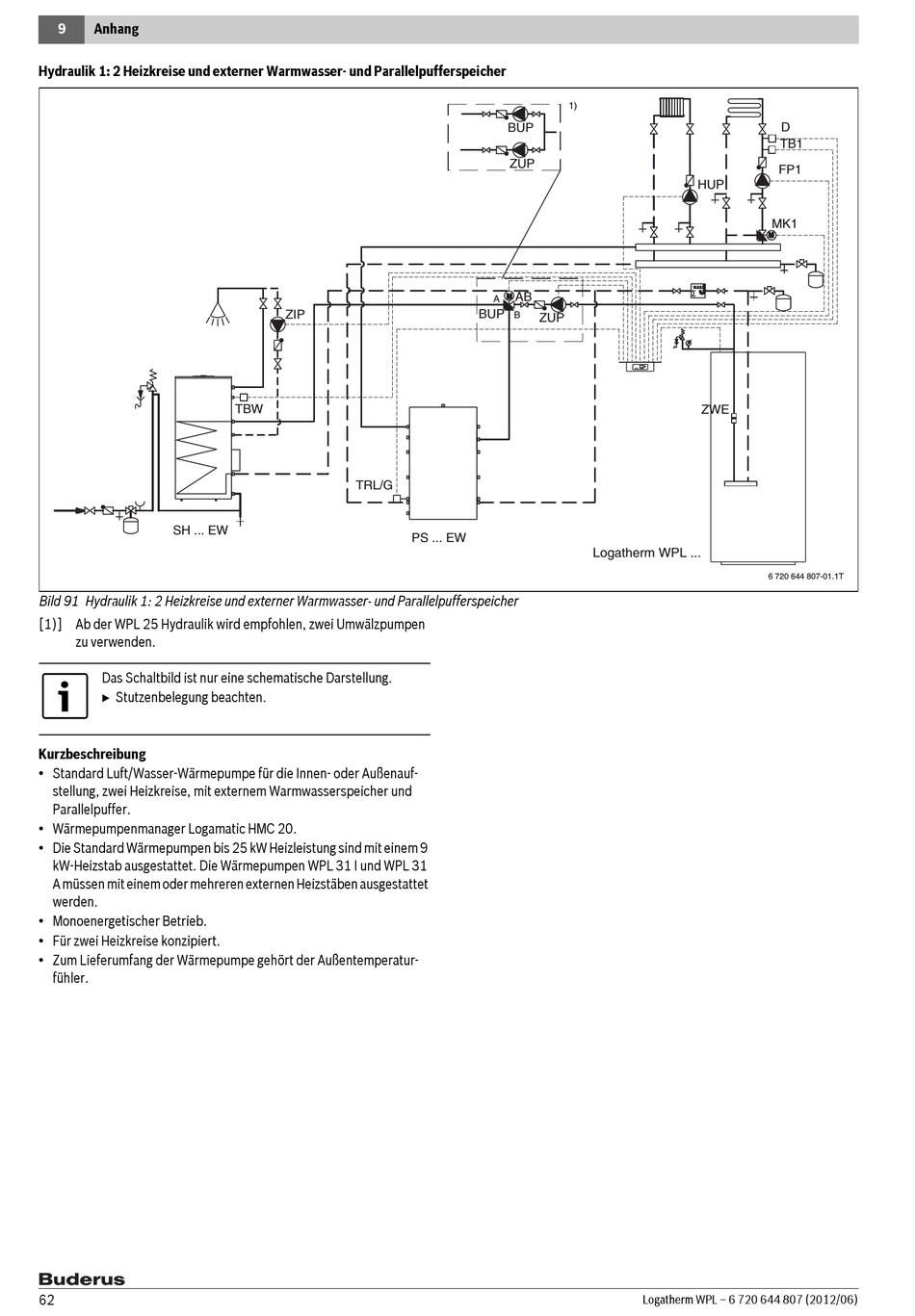

Bild 91 Hydraulik 1: 2 Heizkreise und externer Warmwasser- und Parallelpufferspeicher
[1)] Ab der WPL 25 Hydraulik wird empfohlen, zwei Umwälzpumpen
zu verwenden.
Das Schaltbild ist nur eine schematische Darstellung.
B Stutzenbelegung beachten.
Kurzbeschreibung
• Standard Luft/Wasser-Wärmepumpe für die Innen- oder Außenauf-
stellung, zwei Heizkreise, mit externem Warmwasserspeicher und
Parallelpuffer.
• Wärmepumpenmanager Logamatic HMC 20.
• Die Standard Wärmepumpen bis 25 kW Heizleistung sind mit einem 9
kW-Heizstab ausgestattet. Die Wärmepumpen WPL 31 I und WPL 31
A müssen mit einem oder mehreren externen Heizstäben ausgestattet
werden.
• Monoenergetischer Betrieb.
• Für zwei Heizkreise konzipiert.
• Zum Lieferumfang der Wärmepumpe gehört der Außentemperatur-
fühler.
62
ZIP
TBW
TRL/G
1)
BUP
ZUP
AB
A
BUP
B
ZUP
PS ... EW
HUP
J
ZWE
Logatherm WPL ...
Logatherm WPL – 6 720 644 807 (2012/06)
D
TB1
FP1
MK1
6 720 644 807-01.1T
