Montagevorgang

3.1

Austausch der Aschenfallklappe

•
Mit Hilfe des Schlüssels 2 Stck. Muttern M8 (2) lösen, die zur Befestigung der Aschenfallklappe an den
Stiftschrauben dienen.
•
Danach 2 Stck. Unterlagen 8,4 (3) und die Klappe inkl. Aufhängung (1) demontieren.
3.2 Demontage des Wirbels und der Stützen
•
Vom vorderen Glied 2 Stck. Aufhängstützen (1), Wirbel (2) und 5 Stck. Schrauben M8 x 12 (3)
demontieren.

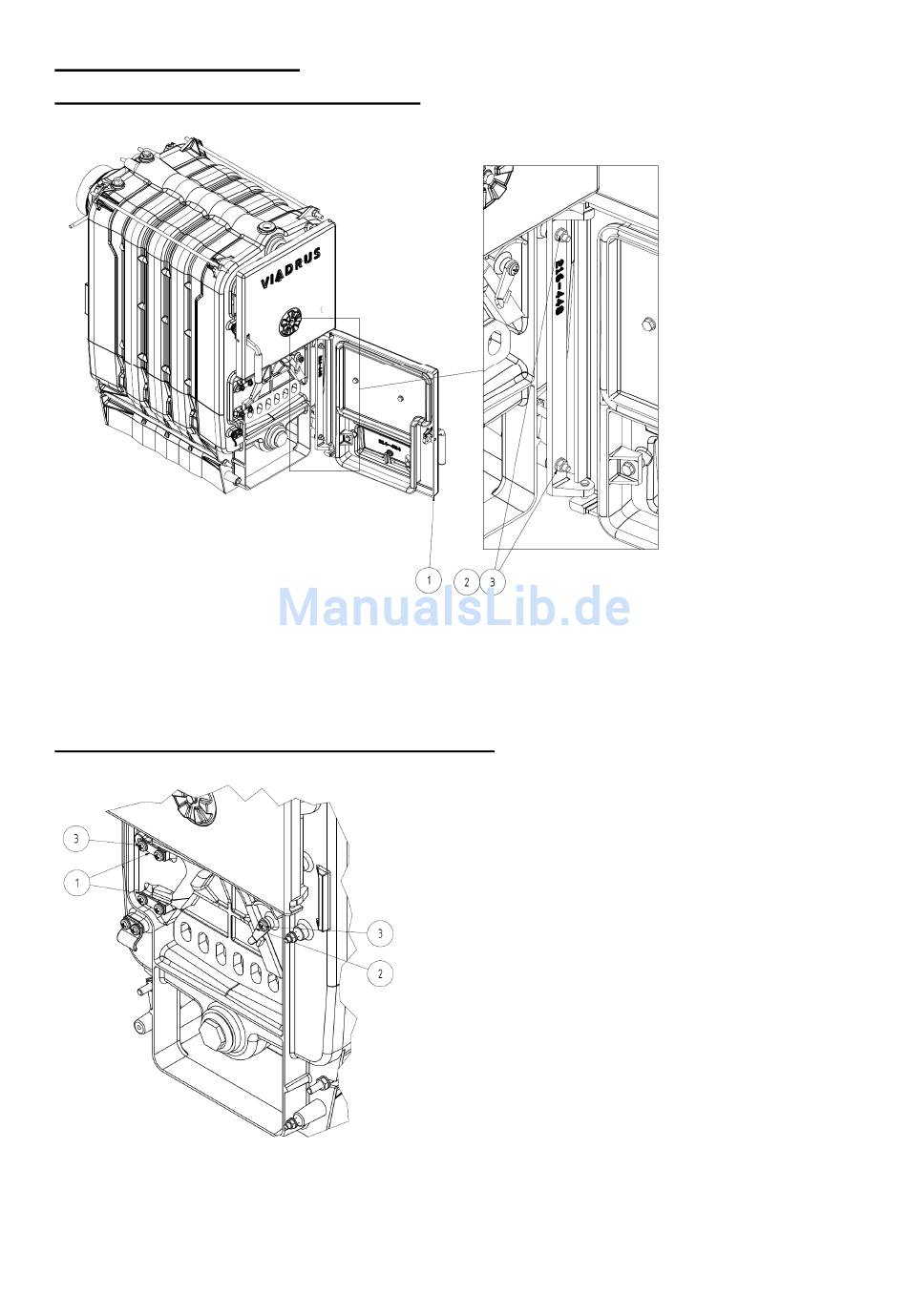

Bild Nr. 1
1. Aufhängstütze
2. Wirbel
3. Schraube M8 x12
Bild Nr. 2
5
1. Klappe mit
Aufhängung
2. Mutter M8
3. Unterlage 8,4
