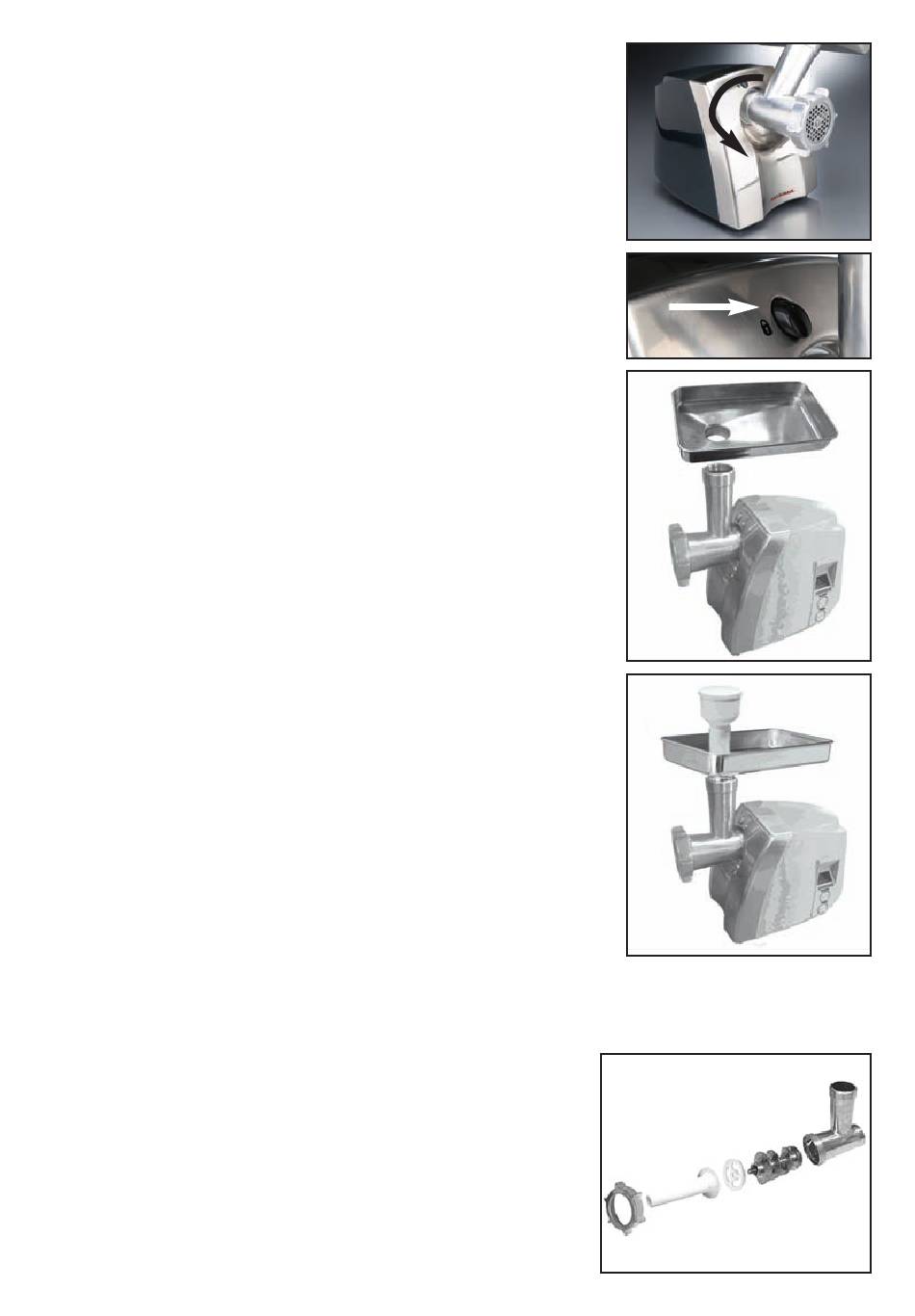

3. Nehmen Sie das Schneckengehäuse und setzen Sie
es mit dem schmalen Ende wie in Abbildung D gezeigt
bis zum Anschlag in die Öffnung des Motorgehäuses.
Das Schneckengehäuse sollte beim Aufsetzen leicht nach
rechts gekippt sein. W enn Sie das Schneckengehäuse
bis zum Anschlag aufgesteckt haben, dann versinkt der
Verriegelungs-Schalter im Motorgehäuse. Drehen Sie
jetzt das Schneckengehäuse gegen den Uhrzeigersinn
bis der Schacht des Schneckengehäuses gerade nach
oben weist und das Schneckengehäuse mit einem Klick
einrastet.
HINWEIS: Wenn das Schneckengehäuse richtig eingerastet
ist, dann kommt der V erriegelungs-Schalter wieder aus
der Vertiefung hervor (siehe Abbildung F).
4. Setzen Sie die Einfüllschale oben auf den Füllschacht
und drücken Sie sie leicht nach unten (siehe Abbildung G).
5. Setzen Sie den Stopfer in die Öffnung der
Einfüllschale (Abbildung H).
Das Gerät ist jetzt betriebsbereit.

Montage zur Wurstherstellung

1. Abbildung I: Nehmen Sie das Schneckengehäuse
in die rechte Hand und setzen Sie mit der linken Hand
die Schnecke in das Schneckengehäuse ein. Die Seite
der Schnecke mit dem Kunststoffteil muss beim
Einsetzen in das Schneckengehäuse weisen. Ist die
Schnecke korrekt eingesetzt, ragt das Kunststoffteil
einige Millimeter aus dem hinteren T
Schneckengehäuses heraus.
I
eil des
9
D
F
G
H
