Anschließen der Leitungen
Anschlussleitungen
Zulässiger Querschnitt (Durchmesser)
Max. Anzahl Drähte pro Klemmenkontakt
Weitere Adern mit Hilfsklemmen anschließen!
!
Verwenden Sie nur Anschlussleitungen mit gleichem Durchmesser in einem Klemmenkontakt.

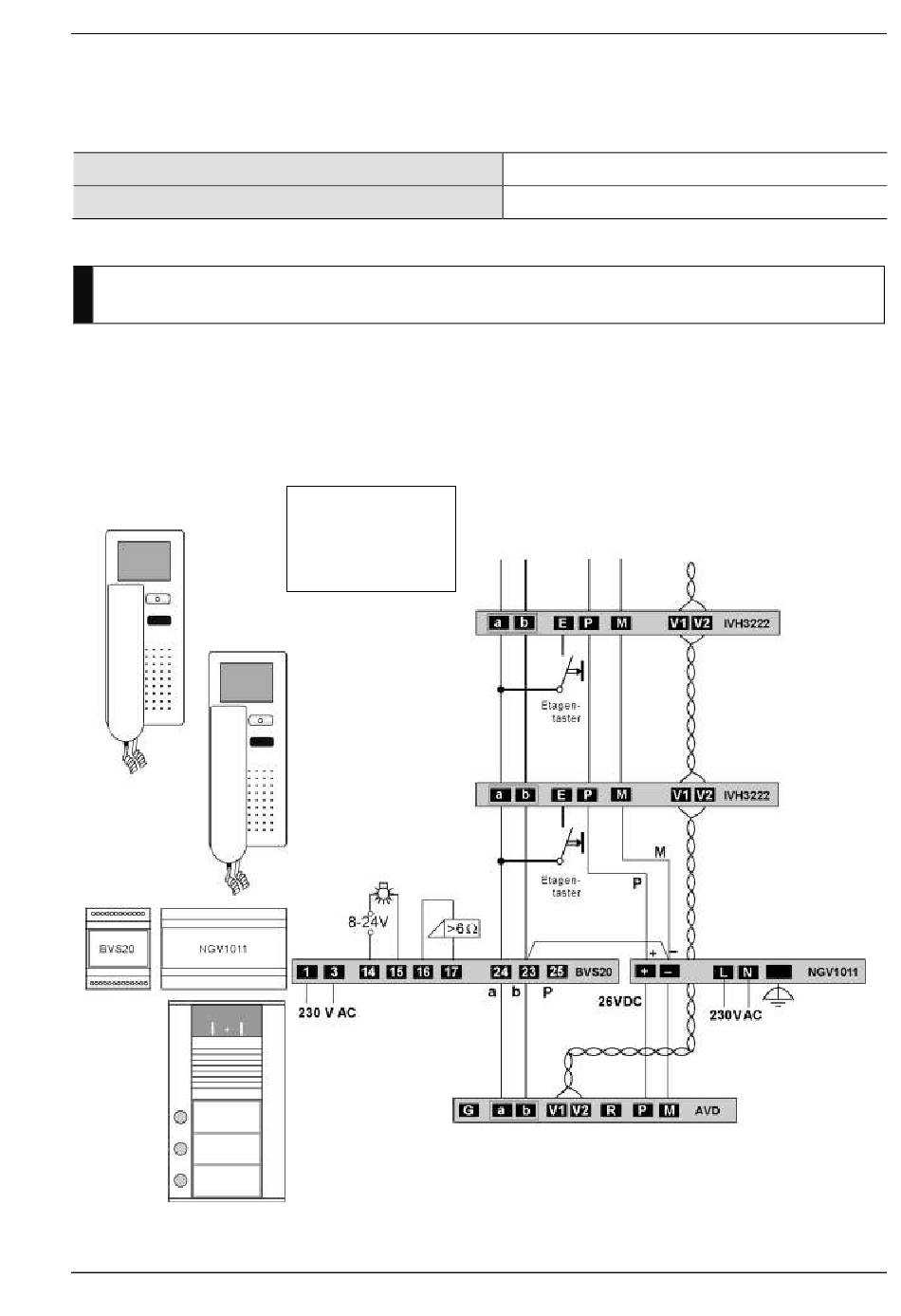

Schaltungsbeispiel
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
Abschlusswiderstand
setzen, wenn Gerät
am Ende eines
TCS:BUS-Video-
stranges installiert ist.
9
0,08 ... 0,82 mm
je 2 x 0,8 mm, 3 x 0,6 mm
Technische Änderungen vorbehalten.
PI_IVH3222 4 A
2
(Ø 0,32 ... 1,0 mm)
