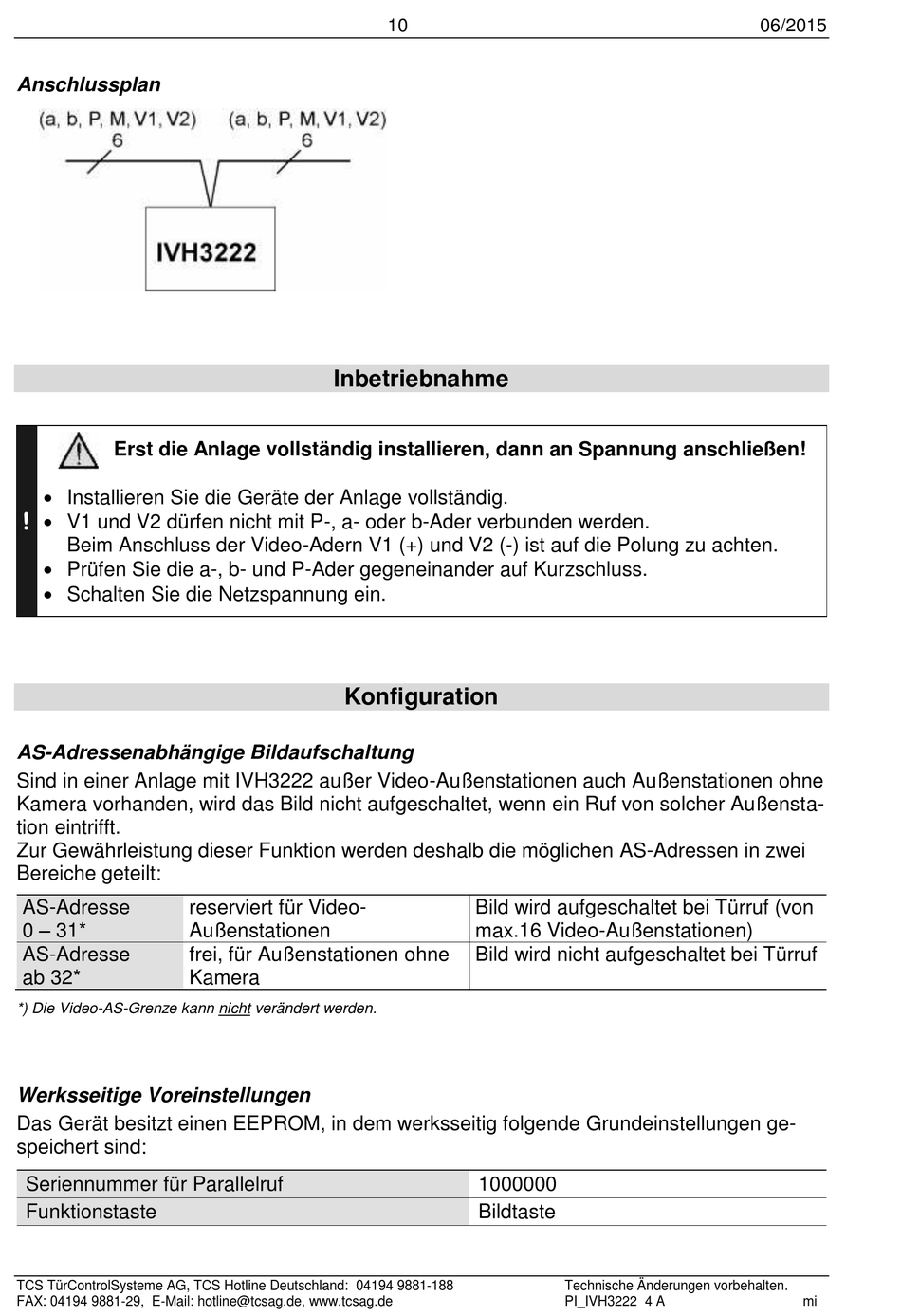

Anschlussplan
Erst die Anlage vollständig installieren, dann an Spannung anschließen!
Installieren Sie die Geräte der Anlage vollständig.
!
V1 und V2 dürfen nicht mit P-, a- oder b-Ader verbunden werden.
Beim Anschluss der Video-Adern V1 (+) und V2 (-) ist auf die Polung zu achten.
Prüfen Sie die a-, b- und P-Ader gegeneinander auf Kurzschluss.
Schalten Sie die Netzspannung ein.
AS-Adressenabhängige Bildaufschaltung
Sind in einer Anlage mit IVH3222 außer Video-Außenstationen auch Außenstationen ohne
Kamera vorhanden, wird das Bild nicht aufgeschaltet, wenn ein Ruf von solcher Außensta-
tion eintrifft.
Zur Gewährleistung dieser Funktion werden deshalb die möglichen AS-Adressen in zwei
Bereiche geteilt:
AS-Adresse
0 – 31*
AS-Adresse
ab 32*
*) Die Video-AS-Grenze kann nicht verändert werden.
Werksseitige Voreinstellungen
Das Gerät besitzt einen EEPROM, in dem werksseitig folgende Grundeinstellungen ge-
speichert sind:
Seriennummer für Parallelruf
Funktionstaste
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
Inbetriebnahme
Konfiguration
reserviert für Video-
Außenstationen
frei, für Außenstationen ohne
Kamera
10
Bild wird aufgeschaltet bei Türruf (von
max.16 Video-Außenstationen)
Bild wird nicht aufgeschaltet bei Türruf
1000000
Bildtaste
Technische Änderungen vorbehalten.
PI_IVH3222 4 A
06/2015
mi
