06/2015

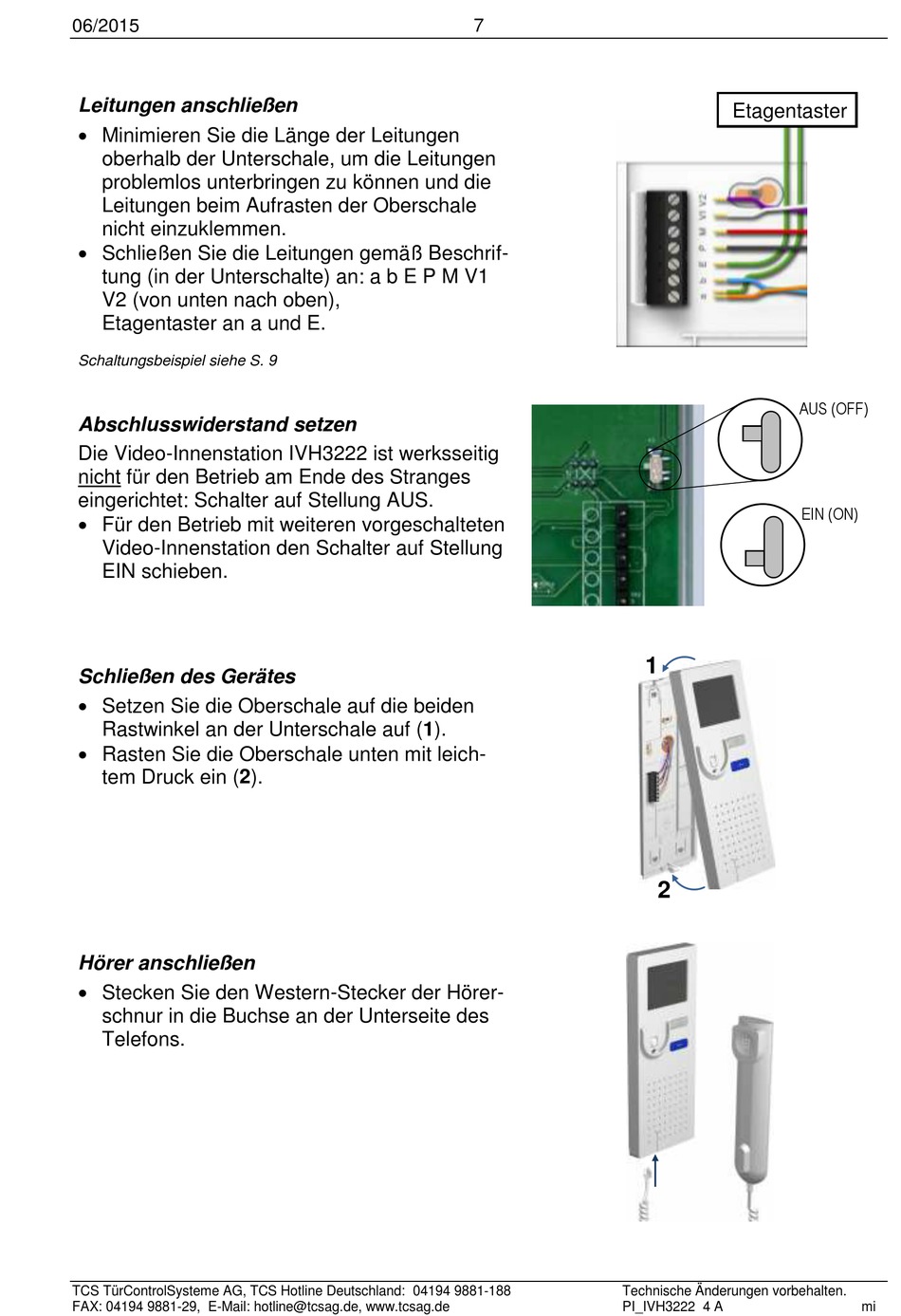

Leitungen anschließen
Minimieren Sie die Länge der Leitungen
oberhalb der Unterschale, um die Leitungen
problemlos unterbringen zu können und die
Leitungen beim Aufrasten der Oberschale
nicht einzuklemmen.
Schließen Sie die Leitungen gemäß Beschrif-
tung (in der Unterschalte) an: a b E P M V1
V2 (von unten nach oben),
Etagentaster an a und E.
Schaltungsbeispiel siehe S. 9
Abschlusswiderstand setzen
Die Video-Innenstation IVH3222 ist werksseitig
nicht für den Betrieb am Ende des Stranges
eingerichtet: Schalter auf Stellung AUS.
Für den Betrieb mit weiteren vorgeschalteten
Video-Innenstation den Schalter auf Stellung
EIN schieben.
Schließen des Gerätes
Setzen Sie die Oberschale auf die beiden
Rastwinkel an der Unterschale auf (1).
Rasten Sie die Oberschale unten mit leich-
tem Druck ein (2).
Hörer anschließen
Stecken Sie den Western-Stecker der Hörer-
schnur in die Buchse an der Unterseite des
Telefons.
TCS TürControlSysteme AG, TCS Hotline Deutschland: 04194 9881-188
FAX: 04194 9881-29, E-Mail: hotline@tcsag.de, www.tcsag.de
7
Technische Änderungen vorbehalten.
PI_IVH3222 4 A
Etagentaster
AUS (OFF)
EIN (ON)
1
<
<
<
2
mi
