F370/F470/F730/F750

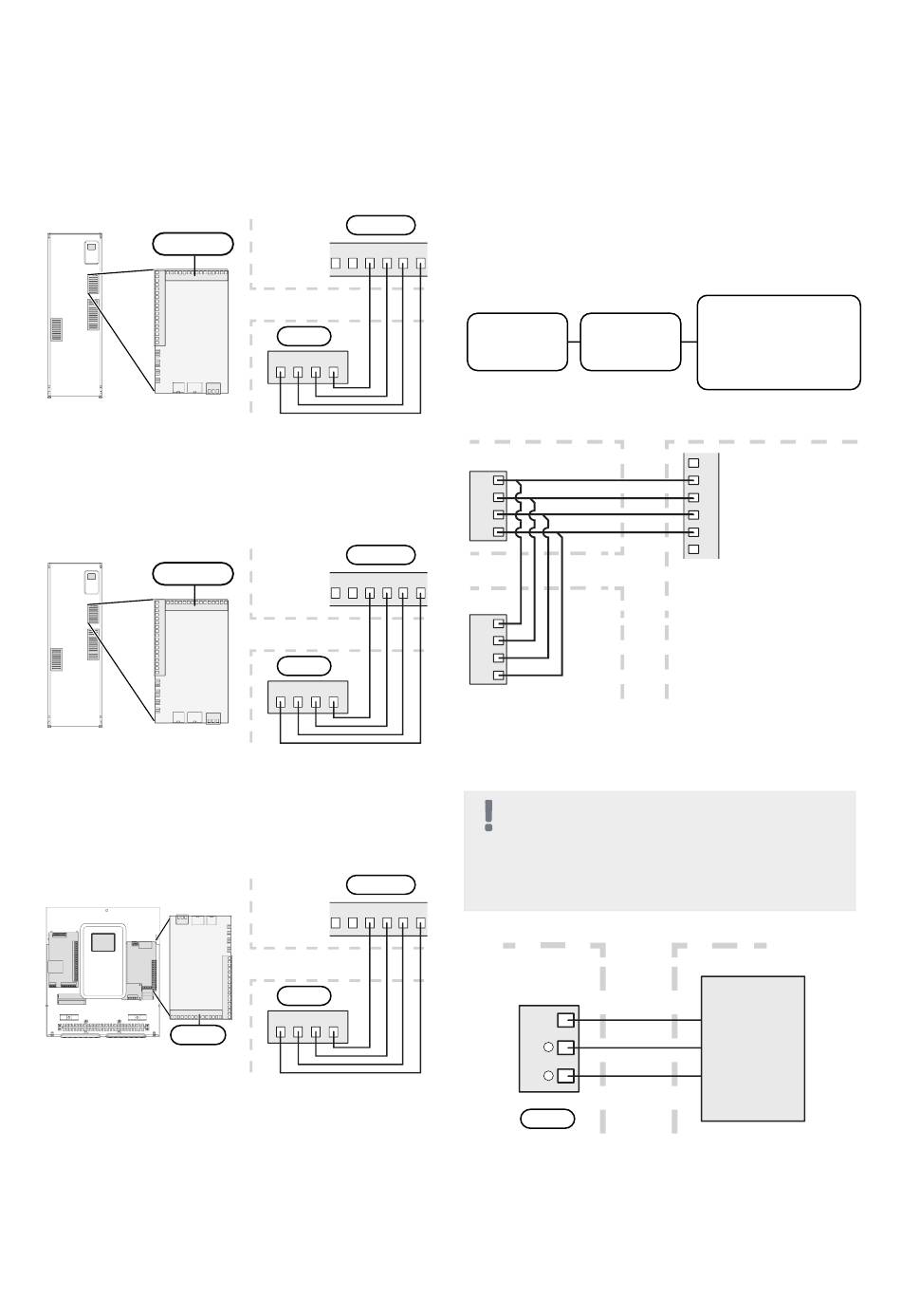

Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till
plint X4:9-12 på ingångskortet (AA3) i värmepumpen.
AA3-X4
VVM 225/VVM 310/VVM 320/VVM 325/VVM 500
Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till
plint X4:9-12 på ingångskortet (AA3) i inomhusmodulen.
AA3-X4
SMO 40
Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till
plint X4:9-12 på ingångskortet (AA3) i styrmodulen.
AA3-X4
LEK
MODBUS 40 | SE
AA3-X4
7 8 9 10 11 12
Värmepump
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
7 8 9 10 11 12
Inomhusmodul
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
7 8 9 10 11 12
Styrmodul
MODBUS 40
AA9-X1
12V A B GND
MODBUS 40 tillsammans med SMS 40 eller RMU 40
Ifall MODBUS 40 ska anslutas tillsammans med
Tillbehör_singular = translation hint, 2 =
SMS 40/RMU 40, måste MODBUS 40 vara första enheten
value
inkopplad till klimatanläggningens anslutningsplint.
Inkoppling till och från MODBUS 40 sker i plint AA9:X1.
Det går inte att koppla in fler än två enheter till klimatan-
läggningen.
Tillbehör_singular = translation hint, 1&2 =
value
RMU 40/ MODBUS 40/
SMS 40 SMS 40
MODBUS 40/SMS 40
SMS 40
GND
B
A
+12V
RMU 40/
SMS 40
SMS 40
GND
B
A
+12V
Anslutning till Modbus-master
Den externa Modbus-mastern ansluts till plint X2 på
Modbus-kortet (AA9).
OBS!
MODBUS 40 använder kommunikationsstandar-
den RS485.
Anslut mastern med en kabel enligt rekommen-
dationerna för RS485.
MODBUS 40
MODBUS 40
GND
_
B
A
+
AA9-X2
Ingångskort
huvudprodukt
Ingångskort
EXTERNT
Externt
Modbus-master
