Sähköasennukset
HUOM!
Sähköasennukset saa tehdä vain valtuutettu
sähköasentaja.
Sähköasennukset ja johtimien veto on tehtävä
voimassa olevien määräysten mukaisesti.
Lämmitysjärjestelmän pitää olla jännitteetön
MODBUS 40:n asennuksen aikana.

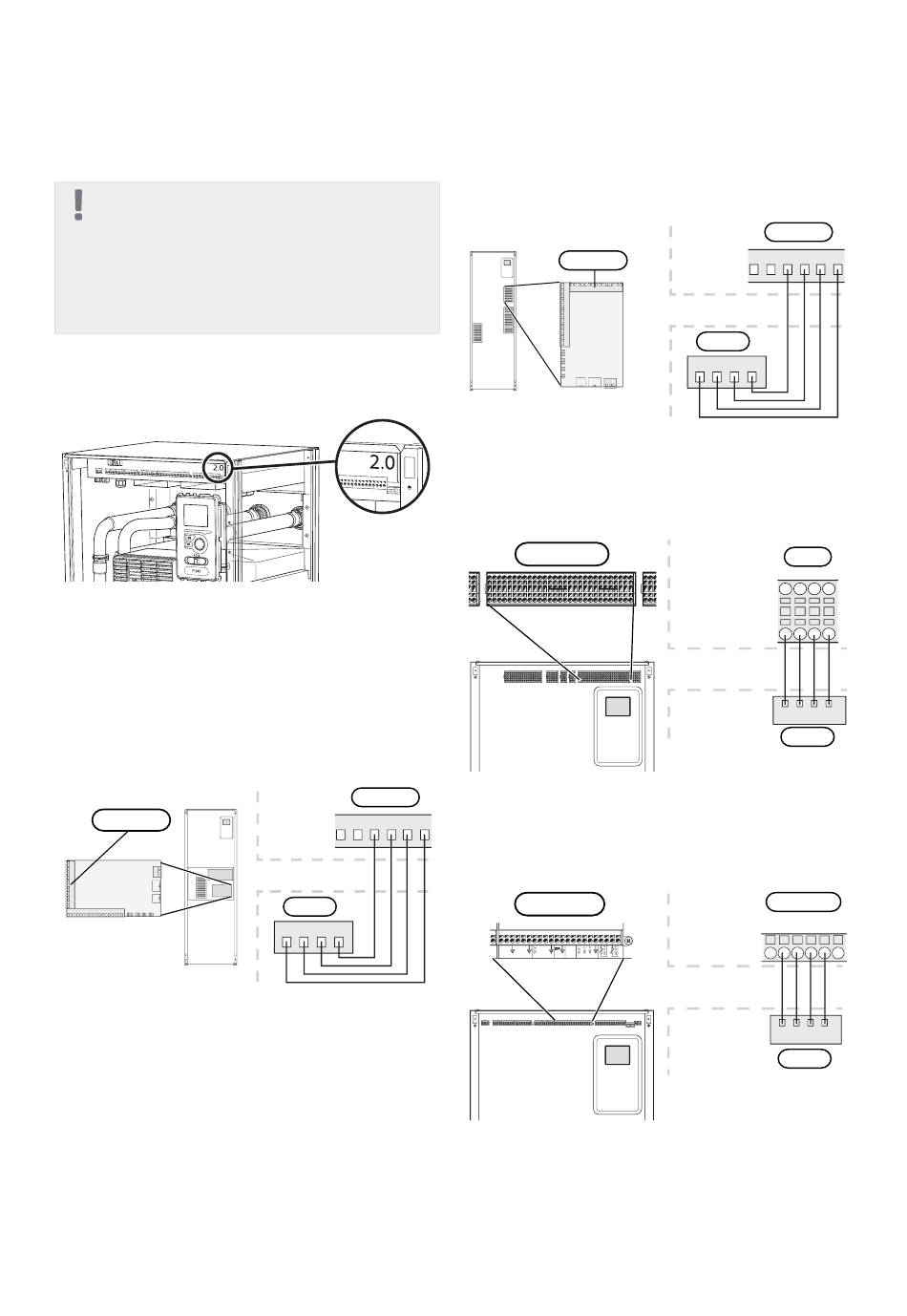

F1345:n sähköliitännät riippuvat lämpöpumpun valmis-
tuspaikasta. Nähdäksesi oman F1345-lämpöpumppusi
liitännät tarkasta onko liittimien yläpuolella oikealla
puolella kuvan mukainen merkintä "2.0".
Kytkentäkaavio on tämän asennusohjeen lopussa.
Tiedonsiirron kytkentä
Käytä seuraavissa kytkennöissä kaapelia LiYY, EKKX tai
vastaavaa.
F1145/F1155
Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään
liittimeen X4:9-12 tulokortissa (AA3) lämpöpumpussa.
AA3-X4
22
AA3-X4
7 8 9 10 11 12
Lämpöpumppu
MODBUS 40
AA9-X1
12V A B GND
F1245/F1255
Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään
liittimeen X4:9-12 tulokortissa (AA3) lämpöpumpussa.
AA3-X4
F1345 ilman 2.0
Liitin X1 MODBUS 40:n SMS-kortissa (AA9) kytketään
lämpöpumpun liittimeen X6:4-7.
AA3-X6
F1345 ja 2.0/F1355
Liitin X1 MODBUS 40:n SMS-kortissa (AA9) kytketään
lämpöpumpun liittimeen AA101-X10:7-10.
AA101:X10
-AA101
-X10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
A B A B A B 13 14
0-10V
-GP16
-FC1 2.0
-AA101 -AA101 -AA101
-X7 -X8 -X9
-AA3
-AA101 -AA101 -AA101 -AA101 -AA101 -AA3 -AA3
-X3 -X4 -X5 -X6 -X10 -X6 -X22 -X23
N L1 L2 L3 1 2 3 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 1 2 3 1 2 3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 -AA3
1 3 12 3 2
-X20 -X21
L N L L L N N N L N PE L N PE C K1 K2 K3 C NO NC C NO NC A B A B A B 13 14 -EP14 -EP15
QN10 GP16 K4 -AA3-X7 0-10V -BF1
-GP16
AA3-X4
7 8 9 10 11 12
Lämpöpumppu
MODBUS 40
AA9-X1
12V A B GND
X6
4 5 6 7
Lämpöpumppu
MODBUS 40
12V A B GND
AA9-X1
AA101-X10
6 7 8 9 10 11
Lämpöpumppu
MODBUS 40
12V A B GND
AA9-X1
