Modbus-Befehle
Funktions- Beschreibung
ID
0x03 Read holding registers
0x10 Write multiple registers
0x2B Read device identification**
* Zum Laden von 32-Bit-Parametern werden zwei Modbus-Register genutzt.
** Gibt Marke (z.B. "NIBE"), Produktcode (z.B. "F1245") und Softwareversion (z.B. 5539) aus.
Fehlersuche
MODBUS 40 besitzt keinen Kontakt mit dem
Klimatisierungssystem (reagiert nicht)
MODBUS 40 ist im Menü 5.2 der Wärmepumpe/Innen-
■
einheit nicht aktiviert (Menü 5.2.4 für NIBE F1345,
F1355, SMO 40, VVM 225, VVM 310, VVM 320,
VVM 325 und VVM 500).
Falsch verbundene Kabel zwischen MODBUS 40 und
■
Wärmepumpe/Inneneinheit. Dadurch wird auf dem
Display von Wärmepumpe/Inneneinheit ein Kommu-
nikationsalarm ausgegeben.
Falsche Software in der Wärmepumpe. Die Software-
■
version in der Wärmepumpe muss neuer als 3000 sein.
Siehe Abschnitt „Allgemeines" auf Seite 15.
Modbus 40 falsch angeschlossen an Modbus-Master.
■
Kontrollieren Sie, ob A mit + und B mit - verbunden ist.
HINWEIS!
Weitere Informationen zu MODBUS 40 finden
Sie hier: www.nibe.eu/modbus.

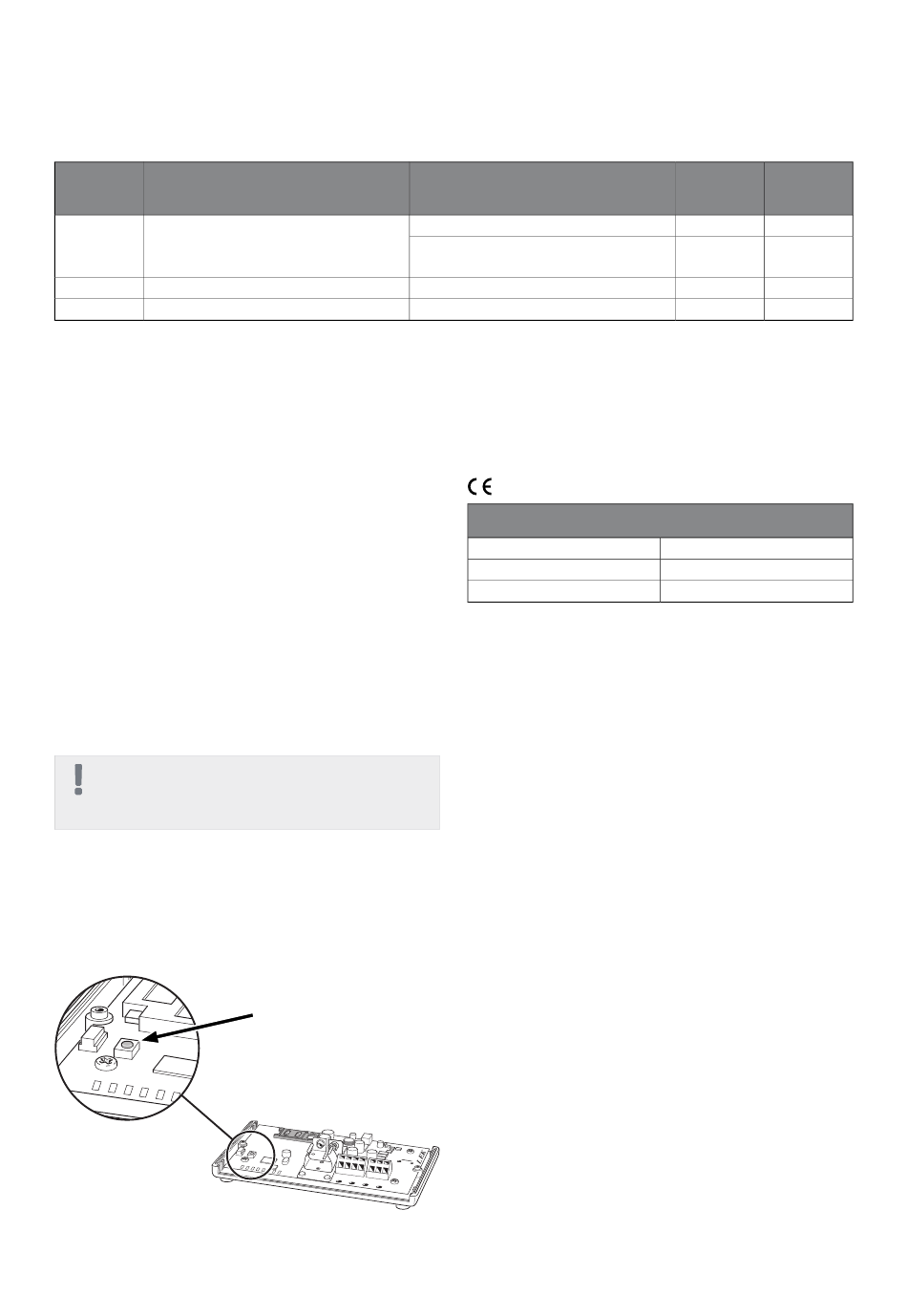

Reset von MODBUS 40
Drücken Sie die Resettaste, um die Einheit zurückzuset-
zen (siehe Abbildung). Danach wird die Einheit neu ge-
startet. Die Einstellungen für das Klimatisierungssystem
und Modbus-Master werden durch den Reset nicht ge-
ändert.
20
Registeradresse
[40001-65534] enthalten in LOG.SET
[40001-65534] nicht enthalten in
LOG.SET
[40001-65534]
N/A
Resettaste

Technische Daten

Technische Daten
MODBUS 40
Nennspannung
Maße
Art.nr.
Registeran- Max. Ti-
zahl meout
[1-20] 0,5 s
[1-2]* 2,1 s
[1-2]* 2,1 s
N/A 0,5 s
12 V GS 45-80 mA
154 x 108 x 40 mm
067 144
MODBUS 40 | DE
