1
2

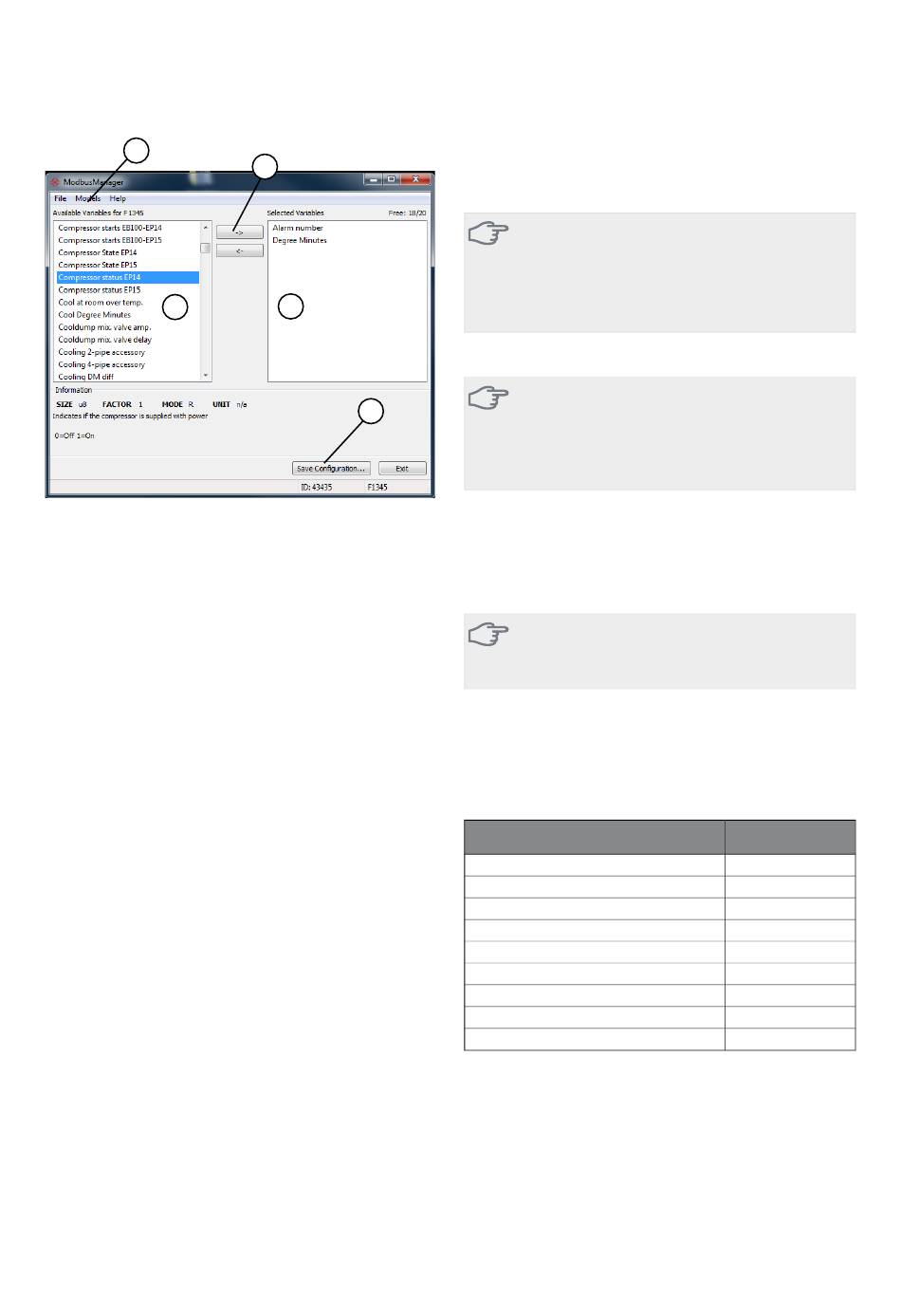

1. Valitse ensin lämmitysjärjestelmä valikossa "Models".
2. Vasemmassa sarakkeessa voit selata parametreja,
jotka ovat käytettävissä valitussa järjestelmässä.
Luettelon alla olevassa ruudussa näkyy tietoa valitus-
ta parametrista.
Voit suodattaa parametrilistaa hakusanoilla valitse-
malla "File" - "Apply Filter".
Ole tarkkana, että laitat listan loogiseen järjestyk-
seen. Esimerkki:
EB 100 EP14 BT10 Liuos sisään 40015
EB 100 EP14 BT11 Liuos sisään 40016
EB 100 EP15 BT10 Liuos sisään 40100
EB 100 EP15 BT11 Liuos sisään 40085
Tarkasta huolella mitä arvoja luet listaa käytettäessä.
3. Merkitse parametri ja siirrä se oikeaan sarakkeeseen
napsauttamalla nuolta oikealle.
4. Oikeassa sarakkeessa näkyvät kirjattavat parametrit.
Siirrä kaikki parametrit, jotka haluat kirjata. Voit pe-
ruuttaa valinnan vasemmalla nuolella.
5. Kun olet tyytyväinen listaan, napsauta Save configu-
ration....
Näyttöön tulee valintaruutu, jossa kysytään haluatko
varmasti tallentaa kirjausasetustiedoston.
Tallenna tiedosto kiintolevylle tai suoraan
USB-muistille.
MODBUS 40 | FI
3
4
5
Valitse "Export to file" valikossa "File", jos haluat tal-
lentaa lämpöpumpun kaikki parametrit asiakirjaan,
jonka voi avata halutussa taulukkolaskentaohjelmas-
sa.
MUISTA!
Tiedoston nimen pitää olla LOG.SET, jotta läm-
mitysjärjestelmä lukee tiedoston.
Lisätietoa LOG.SET-tiedostosta on osoitteessa
www.nibe.eu/modbus.
Manuaalinen luku
MUISTA!
Manuaalinen luku on aikaa vievää ja vain yksi
arvo voidaan lukea kerralla, maks. aikakatkaisu
2,1 s. Parametria ei kuitenkaan tarvitse olla
LOG.SET-tiedostossa.
Hae arvo Modbus-masteriin komennolla "Read holding
registers" ja halutuilla parametriosoitteilla. Katso arvojen
parametriosoitteet ModbusManager-ohjelmalla. Katso
lisätietoa kohdasta Modbus-komento sivulla 26.
Arvojen kirjoittaminen
MUISTA!
Kerralla voidaan kirjoittaa vain yksi arvo. Para-
metrin ei tarvitse olla LOG.SET-tiedostossa.
Arvo voidaan päivittää komennolla "Write multiple regis-
ters" ja halutulla parametriosoitteella, jos lämpöpump-
pu/sisäyksikkö sallii sen. Päivitettävät arvot näkyvät
ModbusManagerissa. Katso lisätietoa kohdasta Modbus-
komento sivulla 26 .
Esimerkkejä parametriosoitteista
Parametri
Ulkolämpötila (BT1)
Menolämpötila (BT2)
Paluulämpötila (BT3)
Käyttövesi, yläosa (BT7)
Käyttövesi, keskiosa (BT6)
Lämmönkeruuliuos sisään (BT10)
Lämmönkeruuliuos ulos (BT11)
Huonelämpötila (BT50)
Asteminuutit
Rekisteriosoite
40004
40008
40012
40013
40014
40015
40016
40033
43005
