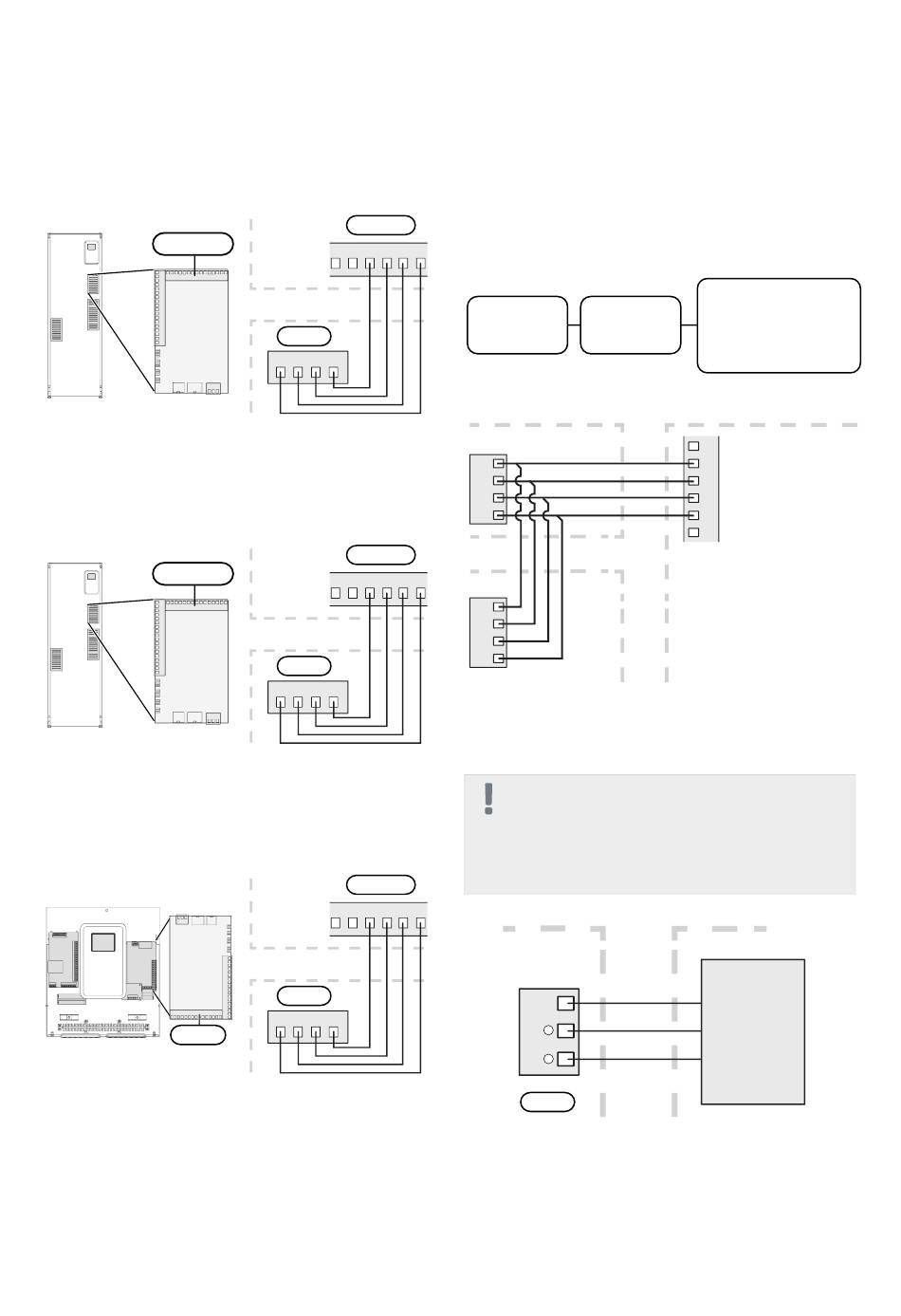

Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään
liittimeen X4:9-12 tulokortissa (AA3) lämpöpumpussa.
AA3-X4
VVM 225/VVM 310/VVM 320/VVM 325/VVM 500
Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään
liittimeen X4:9-12 tulokortissa (AA3) sisäyksikössä.
AA3-X4
SMO 40
Liitin X1 SMS-kortissa (AA9) MODBUS 40:ssa kytketään
liittimeen X4:9-12 tulokortissa (AA3) ohjausyksikössä.
AA3-X4
LEK
MODBUS 40 | FI
AA3-X4
7 8 9 10 11 12
Lämpöpumppu
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
7 8 9 10 11 12
Sisäyksikkö
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
7 8 9 10 11 12
Ohjausyksikkö
MODBUS 40
AA9-X1
12V A B GND
MODBUS 40 ja SMS 40 tai RMU 40
Tillbehör_singular = translation hint, 2 =
Jos MODBUS 40 ja SMS 40/RMU 40, yhdistetään, MOD-
value
BUS 40:n täytyy olla ensimmäinen lämmitysjärjestelmän
liitinrimaan kytketty yksikkö.
MODBUS 40:n kytkennät tehdään liittimeen AA9:X1.
Lämmitysjärjestelmään voi liittää enintään kaksi yksikköä.
Tillbehör_singular = translation hint, 1&2 =
value
RMU 40/ MODBUS 40/
SMS 40 SMS 40
MODBUS 40/SMS 40
SMS 40
GND
B
A
+12V
RMU 40/
SMS 40
SMS 40
GND
B
A
+12V
Kytkentä Modbus--isäntään
Ulkoinen Modbus-isäntä kytketään liittimeen X2 Mod-
bus-kortissa (AA9).
HUOM!
MODBUS 40 käyttää tiedonsiirtostandardia
RS485.
Kytke isäntä RS485-suositusten mukaisella kaa-
pelilla.
MODBUS 40
MODBUS 40
GND
_
B
A
+
AA9-X2
Tulokortti
päätuote
Tulokortti
EXTERNT
Ulkoinen
Modbus-isäntä
