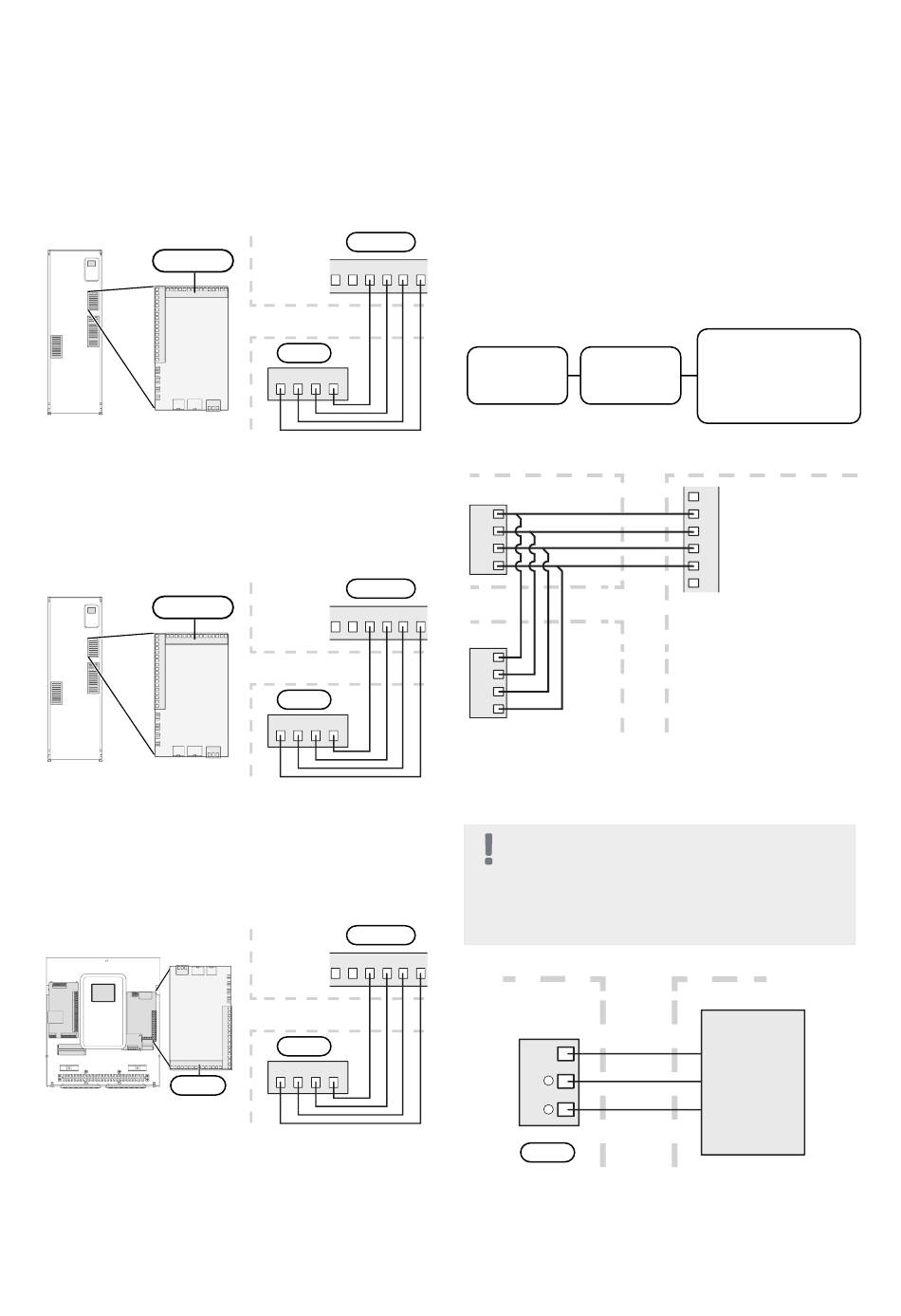

Anschluss An Modbus-Master - Nibe MODBUS 40 Installateurhandbuch

F370/F470/F730/F750
Anschlussklemme X1 an der SMS-Platine (AA9) in
MODBUS 40 wird mit Anschlussklemme X4:9-12 an der
Eingangsplatine (AA3) in der Wärmepumpe verbunden.
AA3-X4
VVM 225/VVM 310/VVM 320/VVM 325/VVM 500
Anschlussklemme X1 an der SMS-Platine (AA9) in
MODBUS 40 wird mit Anschlussklemme X4:9-12 an der
Eingangsplatine (AA3) in der Inneneinheit verbunden.
AA3-X4
SMO 40
Anschlussklemme X1 an der SMS-Platine (AA9) in
MODBUS 40 wird mit Anschlussklemme X4:9-12 an der
Eingangsplatine (AA3) im Regelgerät verbunden.
AA3-X4
LEK
MODBUS 40 | DE
AA3-X4
7 8 9 10 11 12
Wärmepumpe
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
7 8 9 10 11 12
Innenmodul
MODBUS 40
AA9-X1
12V A B GND
AA3-X4
7 8 9 10 11 12
Steuermodul
MODBUS 40
AA9-X1
12V A
B GND
MODBUS 40 zusammen mit SMS 40 oder RMU 40
Wenn MODBUS 40 gemeinsam mit SMS 40/RMU 40,
angeschlossen werden soll, muss MODBUS 40 als erste
Einheit mit der Anschlussklemme des Klimatisierungssys-
Tillbehör_singular = translation hint, 2 =
tems verbunden werden.
value
Der Anschluss für und von MODBUS 40 erfolgt an An-
schlussklemme AA9:X1.
Es können maximal zwei Einheiten mit dem Klimatisie-
rungssystem verbunden werden.
Tillbehör_singular = translation hint, 1&2 =
value
RMU 40/ MODBUS 40/
SMS 40 SMS 40
MODBUS 40/SMS 40
SMS 40
GND
B
A
+12V
RMU 40/
SMS 40
SMS 40
GND
B
A
+12V

Anschluss an Modbus-Master

Der externe Modbus-Master wird mit Anschlussklemme
X2 an der Modbus-Platine (AA9) verbunden.
HINWEIS!
MODBUS 40 nutzt den Kommunikationsstan-
dard RS485.
Schließen Sie den Master mit einem Kabel an,
das den Empfehlungen für RS485 entspricht.
MODBUS 40
MODBUS 40
GND
_
B
A
+
AA9-X2
Eingangsplatine
Hauptprodukt
Eingangskarte
EXTERNT
Extern
Modbus-Master
17
