Nibe MODBUS 40 Installateurhandbuch Seite 4

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av MODBUS 40.

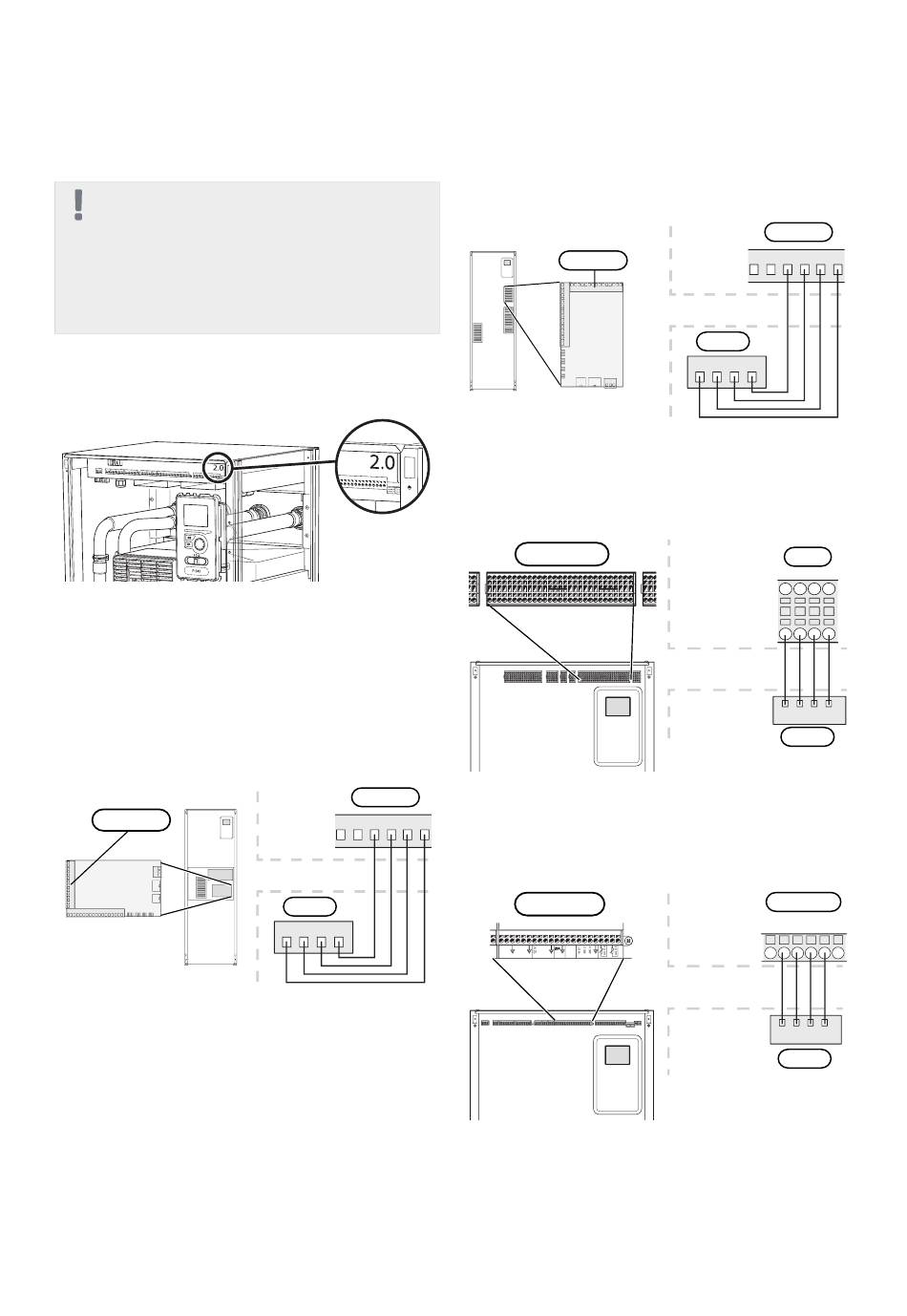

F1345 har olika elinkopplingar beroende på när värme-
pumpen tillverkades. För att se vilken elinkoppling som
gäller för din F1345, kontrollera om beteckningen "2.0"
syns ovanför plintarnas högra sida enligt bild.
Elschema finns i slutet av denna installatörshandbok.
Anslutning av kommunikation
För följande inkopplingar, använd kabeltyp LiYY, EKKX
eller likvärdig.
F1145/F1155
Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till
plint X4:9-12 på ingångskortet (AA3) i värmepumpen.
AA3-X4
4
AA3-X4
7 8 9 10 11 12
Värmepump
MODBUS 40
AA9-X1
12V A B GND
F1245/F1255
Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till
plint X4:9-12 på ingångskortet (AA3) i värmepumpen.
AA3-X4
F1345 utan 2.0
Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till
plint X6:4-7 i värmepumpen.
AA3-X6
F1345 med 2.0/F1355
Plint X1 på SMS-kortet (AA9) i MODBUS 40 ansluts till
plint AA101-X10:7-10 i värmepumpen.
AA101:X10
-AA101
-X10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
A B A B A B 13 14
0-10V
-GP16
-FC1 2.0
-AA101 -AA101 -AA101
-X7 -X8 -X9
-AA3
-AA101 -AA101 -AA101 -AA101 -AA101 -AA3 -AA3
-X3 -X4 -X5 -X6 -X10 -X6 -X22 -X23
N L1 L2 L3 1 2 3 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9 1 2 3 4 1 2 3 1 2 3 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 -AA3
1 3 12 3 2
-X20 -X21
L N L L L N N N L N PE L N PE C K1 K2 K3 C NO NC C NO NC A B A B A B 13 14 -EP14 -EP15
QN10 GP16 K4 -AA3-X7 0-10V -BF1
-GP16
AA3-X4
7 8 9 10 11 12
Värmepump
MODBUS 40
AA9-X1
12V A B GND
X6
4 5 6 7
Värmepump
MODBUS 40
12V A B GND
AA9-X1
AA101-X10
6 7 8 9 10 11
Värmepump
MODBUS 40
12V A B GND
AA9-X1
MODBUS 40 | SE
