MV Setup - 2 Druckfühler

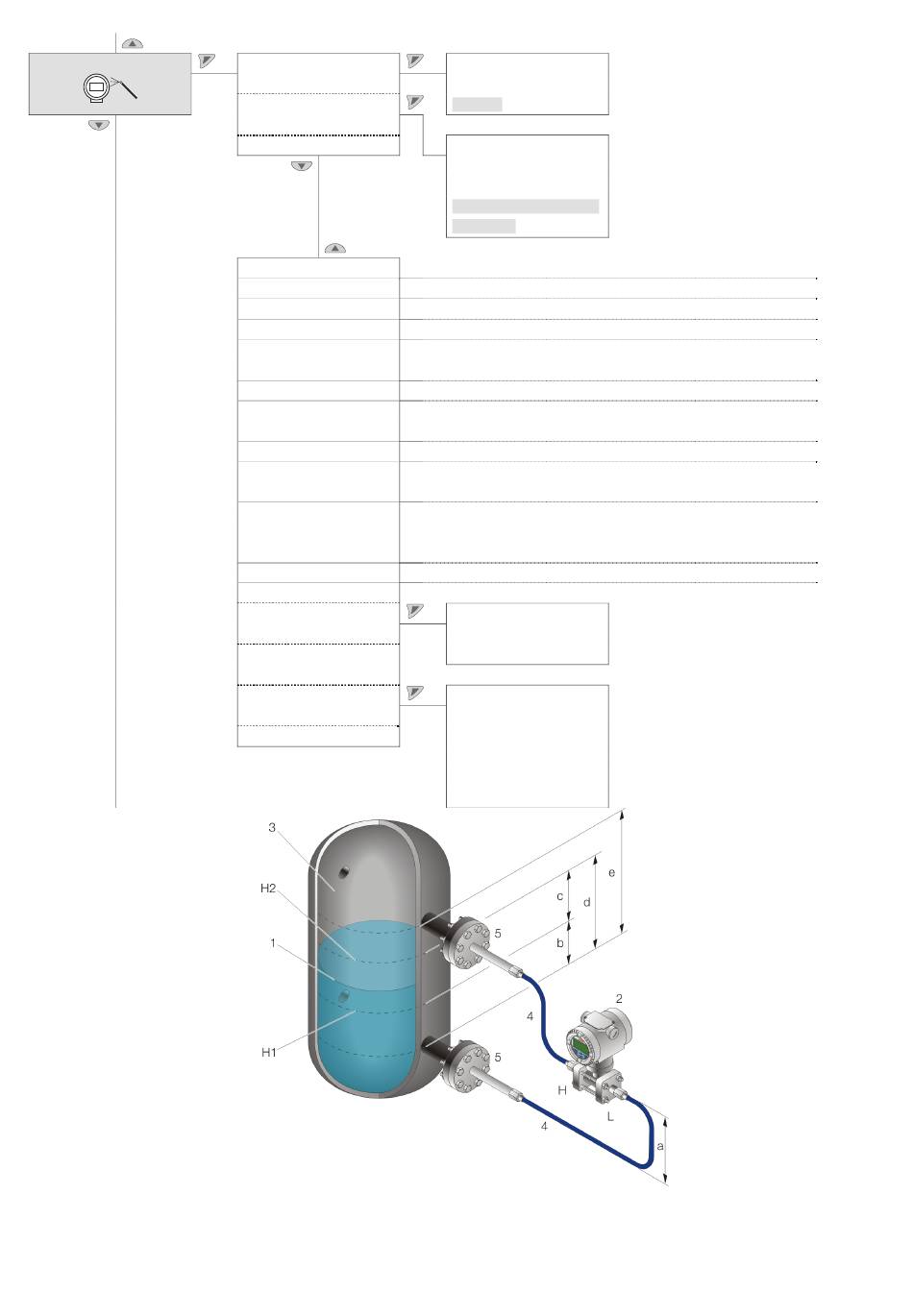

Abb. 36: Füllstandmessung bei geschlossenen Behältern mit zwei Druckfühlern
H1 Unterer zu messender Füllstand | H2 Oberer zu messender Füllstand
1 Flüssigkeitsstand | 2 Druck-Messumformer | 3 Gas oberhalb der Flüssigkeit | 4 Kapillarrohr | 5 Druckfühler mit Kapillarrohranschluss
MV-Berechnung
Füllstandsberechnung
Höheneinheit
Unterer Füllstand
Oberer Füllstand
Abstand Prozessanschluss
Höhe Messumformer
Temperatur, Einheit
Min. Temperatur
Max. Temperatur
Dichte, Einheit
Min. Temperatur Dichte
Max. Temperatur Dichte
Temperatur Gas Dichte
Statischer Druck Einheit
Druck Gas Dichte
Gas Dichte
Kapillarrohr Temperatur
Wert Kapillarrohr
Temperatur
Füllflüssigkeit
Aktuelle Parameter sichern
Keine Berechnung
Durchfluss
Füllstand
Trommelwasserstand
Offener Behälter
Geschlossener Behälter
Geschlossener Behälter, 2
Druckfühler
Maß b aus Abb. 36
Maß d aus Abb. 36
Maß e aus Abb. 36
Maß a aus Abb. 36
Minimale Messmediumtemperatur
Maximale Messmediumtemperatur
Dichte des Messmediums bei minimaler Temperatur
Dichte des Messmediums bei maximaler Temperatur
Referenztemperatur für die Angabe der Gasdichte, z. B. 0 °C für
„Normalbedingungen".
Referenzdruck für die Angabe der Gasdichte, z. B. 1,013 bar für
„Normalbedingungen"
Gasdichte zu den oben angegebenen Referenzbedingungen
PT100
Temperatur Drucksensor
Festwert
Halocarbon 4.2, Galden
G5, DC 200, AN 140,
Syltherm, Silicon M5,
Neobee M20, Glycerin
Water, Marcol 122, Silicon
DC704
266CRx, 266JRx, 266CSx, 266JSx | OI/266CXX/266JXX/HART-DE Rev. B 51
