6.10. Luftfilter reinigen

Öffnen Sie den Luftfilterkasten indem sie die Halteklammern öffnen und die Flügelmutter
aufschrauben. Entfernen Sie den Deckel und öffnen Sie die Flügelmutter der Luftfilterhal-
terung. Nun kann der Luftfilter entnommen werden. Der Luftfilter besteht aus einem Grob-
und Feinfilter. Den Grobfilter vorsichtig vom Feinfilter abziehen und mit Pressluft reinigen.
Reinigungsintervall:
Tauschintervall:
Ersatzteilenummer:
Manchmal ist eine Verschmutzung durch feine Partikel nicht mit freiem Auge ersicht-
lich. Anzeichen dafür sind, daß der Motor schwarz raucht (zu wenig Luft). Tauschen
Sie in diesem Fall den Luftfilter aus. Betreiben Sie den Motor nie ohne Luftfilter - dies
könnte den Motor beschädigen.

6.11. Ventile einstellen

Falsches Ventilspiel kann sich in unruhigem Motorlauf, Fehlzündungen oder mangelnder
Motorleistung bemerkbar machen.
● Nehmen Sie den Ventildeckel herunter und drehen Sie die Kurbelwelle über das Lüf-
terrad so lange bis beide Ventile geschlossen sind (Ventile ganz heraus).
● Die Stösselstangen sollten sich leicht bewegen lassen. Überprüfen Sie das Ventilspiel
mit einer Fühlerlehre. Das Ventilspiel sollte bei kaltem Motor 0,10mm am Einlassventil
und 0,15mm am Auslassventil betragen.
● Öffnen Sie die Kontermuttern zur Ventilverstellung und stellen Sie die Ventile mit der
Stellmutter derart ein das sich die Fühlerlehre mit einem merkbaren Widerstand durch
den Spalt ziehen lässt. Halten Sie nun die Stellschraube und ziehen Sie die Konter-
mutter wieder an.
● Kontrollieren Sie nun nochmals das Ventilspiel und wiederholen den Vorgang nötigen-
falls. Stellen Sie sowohl das Einlassventil als auch das Auslassventil ein.
● Die Stösselstangen müssen sich leicht bewegen bzw. drehen lassen. Die Ventilfedern
dürfen nicht gebrochen und die Stösselstangenführungen dürfen nicht ausgeschlagen
sein. Die Stellung (Einschraubtiefe) der Stellmuttern sollte annähernd gleich sein.
● Extrem unterschiedliche Einschraubtiefen deuten auf Montagefehler bei der Einstel-
lung oder Beschädigung von Kipphebel, Stösselstange oder Ventil. Demontieren Sie in
diesem Fall die Kipphebel komplett und ziehen Sie die Stösselstangen heraus.
● Beim Wiedereinbau der Stösselstangen müssen diese in den entsprechenden Auf-
nahmen bei der Nockenwelle (im Motor) aufliegen. Überprüfen Sie die einwandfreie
Betätigung der Ventile durch durchdrehen der Kurbelwelle.
Die Steuerzeiten sind bei diesem Motor fest eingestellt und können nicht verändert werden.
Nach der Einstellung der Ventile montieren Sie den Kopfdeckel. Bitte prüfen Sie den kor-
rekten Sitz der Dichtung. Sie sollten immer die Ventilspiele beider Zylinder kontrollieren.

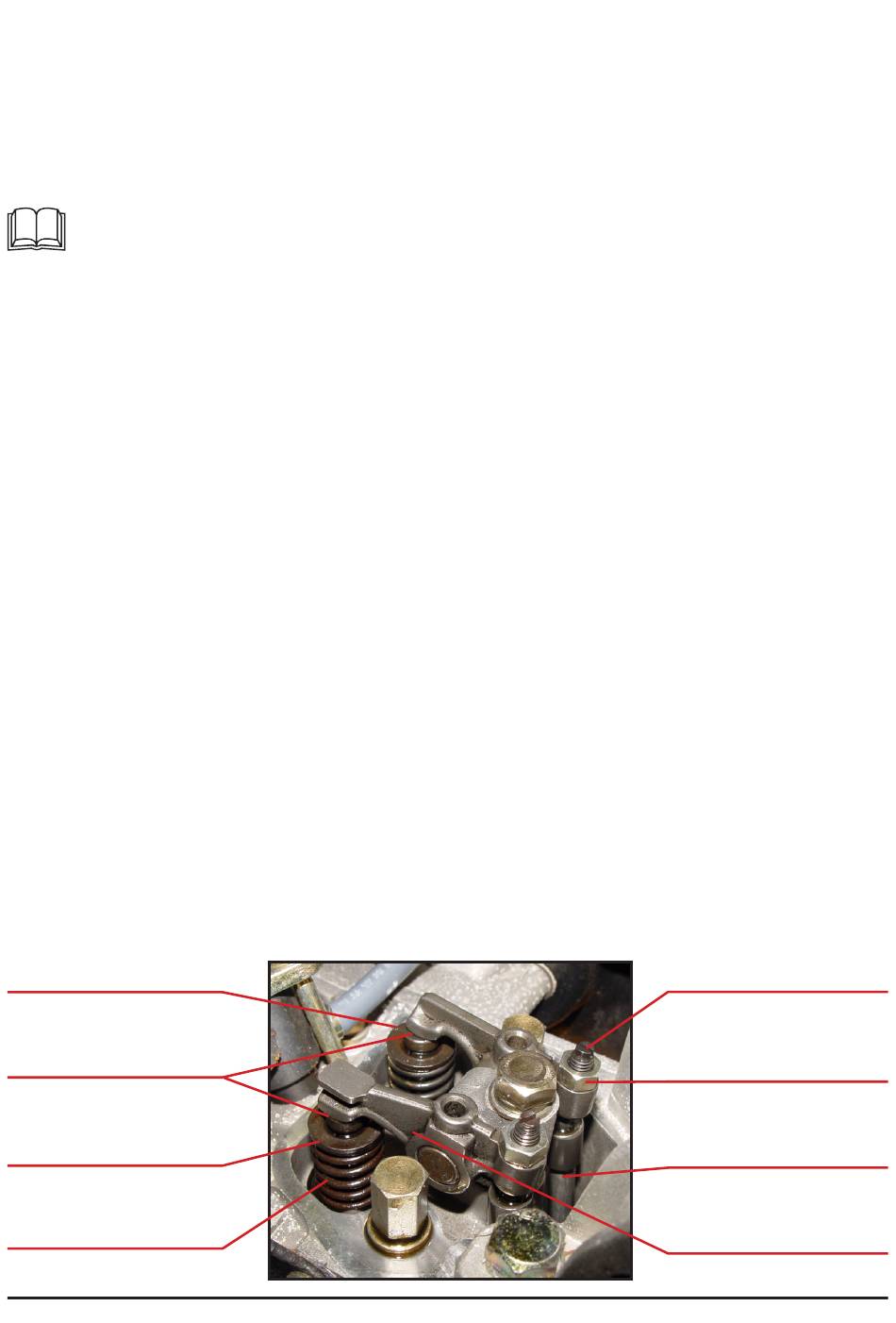

Einlassventil
Hier Spalt prüfen
Auslassventil
Ventilfeder
22
100 Betriebsstunden
6 Monate bzw. 300 Betriebsstunden.
Set Grob-und Feinfilter, Rotek Art.Nr. ZSPMOT00098
Stellschraube
Kontermutter
Stösselstangen
Kipphebel
