6.12. Drehzahleinstellung und Ausregelverhalten

Die Drehzahl des Motors wird über einen mechanischen Drehzahlregler fest auf 3.000 U/
min eingestellt. Dies hängt mit der Frequenz des Generators zusammen. Um eine Span-
nung von 50 Hz (= 50 Schwingungen pro Sekunde) zu erzeugen, muss der Motor mit 3.000
U/min = 50 Hz x 60 Sek. = 3.000 laufen. Diese Drehzahl muss durch den Drehzahlregler
sowohl bei Leerlauf als auch bei Vollast möglichst konstant gehalten werden. Die Drehzahl
kann entweder mit einem Drehzahlmesser, oder aber auch über ein Frequenzmessgerät
am Spannungsausgang des Generators justiert werden.
Bei geringen Abweichungen kann die Drehzahl durch umhängen der Regelfeder am Leis-
tungswahlhebel justiert werden. An der Einstellschraube wird die maximale Einspitzmenge
eingestellt - diese darf nicht verändert werden.
Da ein mechanischer Regler immer eine Ausregeldifferenz aufweist, justieren Sie die Aus-
gangsfrequenz ohne Belastung des Generators auf 51-52 Hz (3.060-3.120 U/min). Bei
Vollast darf die Drehzahl bzw. Frequenz auf ca. 48-49 Hz (2.880-2.940 U/min) abweichen.
Sollte die Abweichung zu groß sein, so stellen Sie zuerst sicher ob der Motor auf "Gas"
anspricht. Bewegen Sie dazu händisch den Regelhebel und sehen Sie ob sich die Drehzahl
entsprechend ändert. (Motor heult auf, hängt am Gas).
Sollte der Motor kein Gas annehmen so lassen Sie die Drehzahlverstellung unberührt und
führen die anderen angeführten Diagnoseschritte durch.

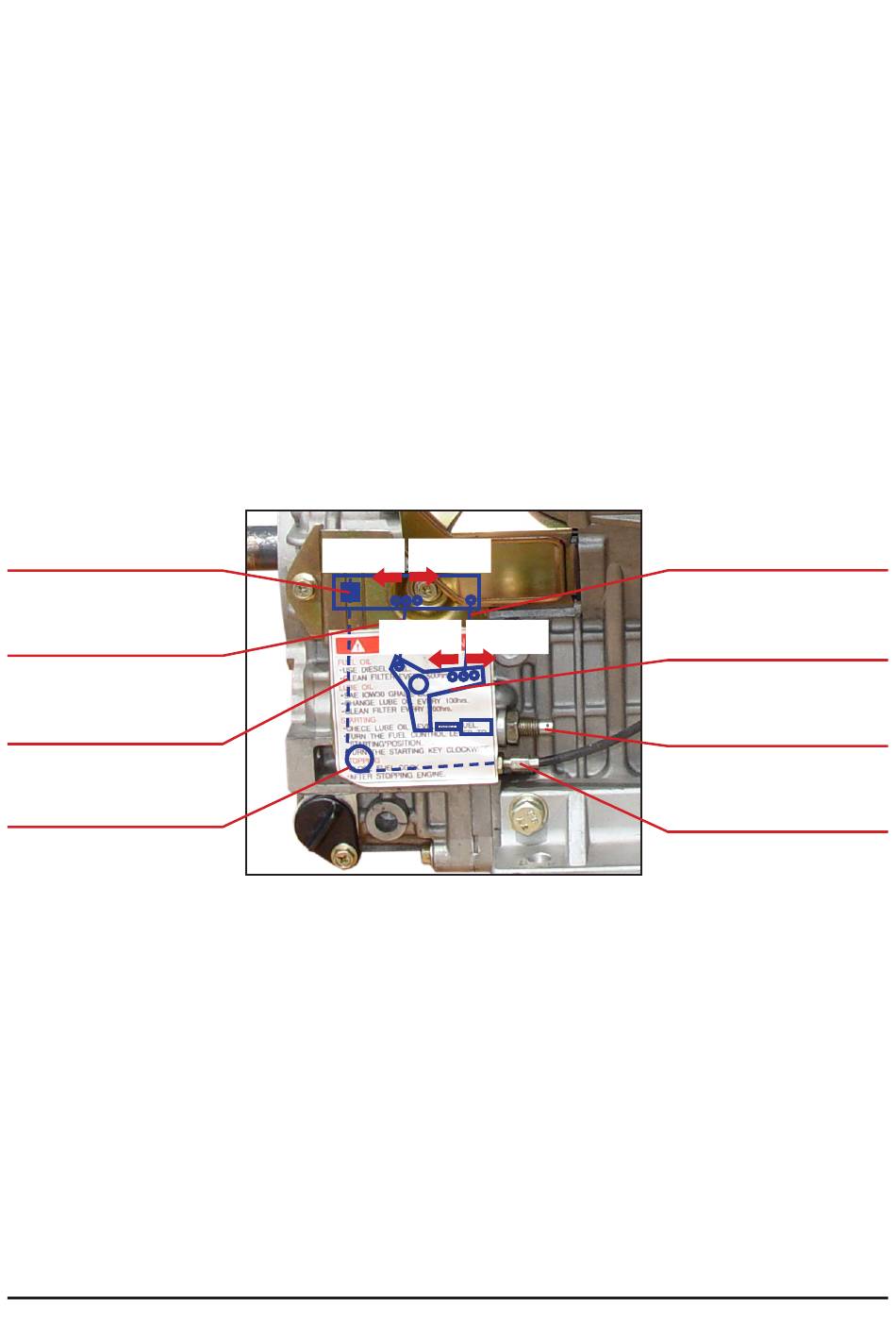

Max. Drehzahl
Regelfeder
Seil
Umlenkrolle
Der mechanische Drehzahlregler kann in seiner Regelcharakteristik verschiedentlich be-
einflusst werden. Wesentlich ist die Ausregelung (wie sehr weicht die Drehzahl von der
Idealdrehzahl ab) und das Schwingverhalten (Motor beginnt zwischen niedriger und hoher
Drehzahl zu schwingen). Diese beiden Charakteristiken widersprechen einander.
Die optimale Ausregelung ist erreicht wenn die Sprungantwort ein einfaches Überschwin-
gen hervorruft. Dies bedeuted folgendes: Stellen Sie die Drehzahl im Leerlauf ein. Da-
nach stecken Sie Vollast an den Generator. Nach Einschalten des Schutzschalters sollte die
Drehzahl zuerst absinken, dann über die Nenndrehzahl überschiessen und dann wieder auf
Nenndrehzahl einregeln. Die Drehzahl sollte nicht schwanken oder um die Nenndrehzahl
oszillieren.
Um das Ausregelverhalten zu verbessern kann die Regelfeder am Regelhebel weiter nach
innen gehängt werden. Um die Schwingneigung zu verringern kann die Regelfeder am Re-
gelhebel weiter nach aussen gehängt werden. Üblicherweise muss die Nenndrehzahl nach
dem Umhängen neu eingestellt werden. Im Normalfall ist eine Veränderung an der Dreh-
zahl oder am Ausregelverhalten nicht notwendig. Bei zu geringer Drehzahl überprüfen sie
zuerst alle anderen Fehlerquellen (Luftfilter, Diesel, Ventile, etc.) - siehe auch 6.1.1.
besseres geringeres
Ausregeln Schwingen
geringere höhere
Drehzahl Drehzahl
Regelfeder
Regelhebel
Max. Einspritzmenge
Seilzug Aufnahme
