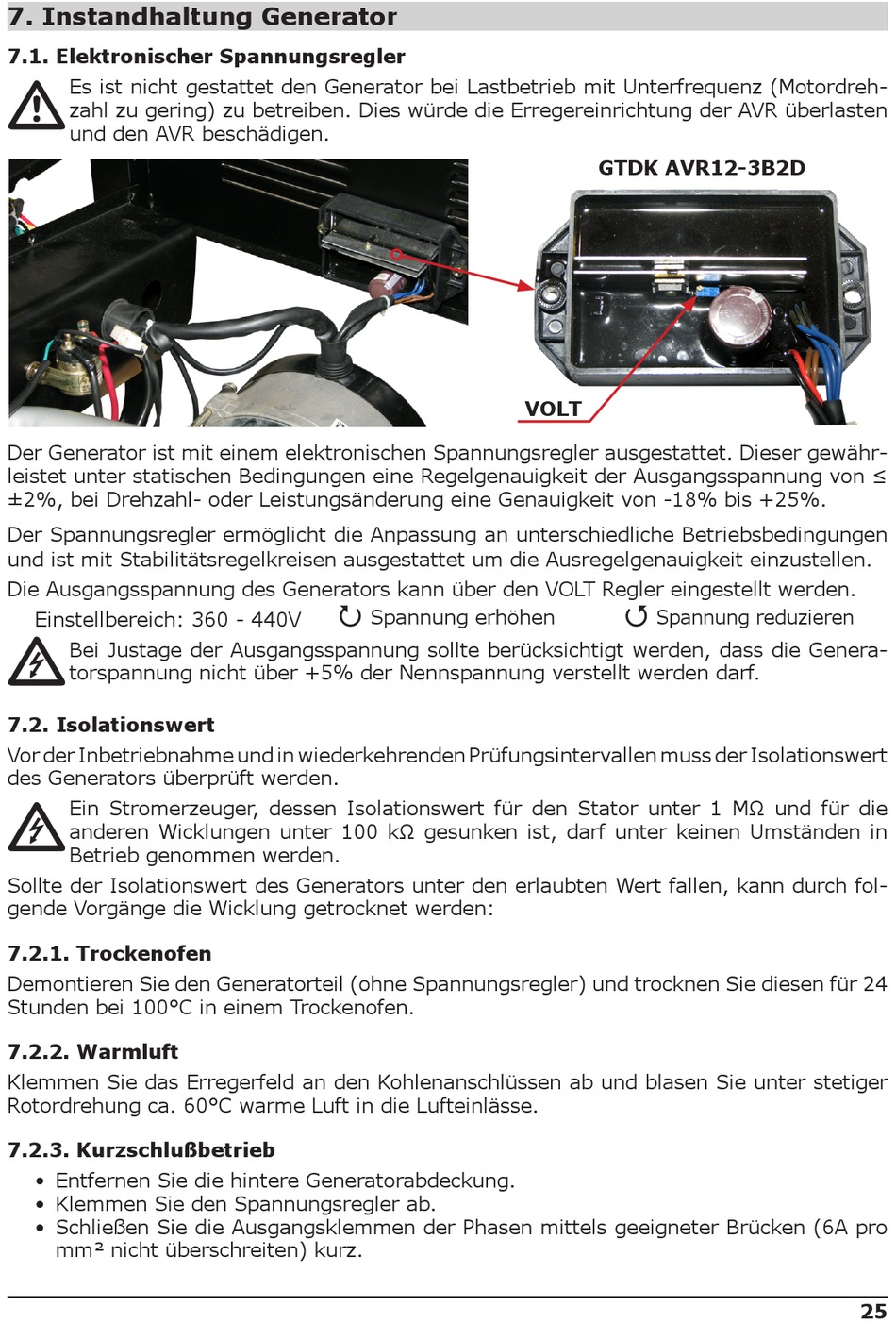

7. Instandhaltung Generator

7.1. Elektronischer Spannungsregler
Es ist nicht gestattet den Generator bei Lastbetrieb mit Unterfrequenz (Motordreh-
zahl zu gering) zu betreiben. Dies würde die Erregereinrichtung der AVR überlasten
und den AVR beschädigen.
Der Generator ist mit einem elektronischen Spannungsregler ausgestattet. Dieser gewähr-
leistet unter statischen Bedingungen eine Regelgenauigkeit der Ausgangsspannung von ≤
±2%, bei Drehzahl- oder Leistungsänderung eine Genauigkeit von -18% bis +25%.
Der Spannungsregler ermöglicht die Anpassung an unterschiedliche Betriebsbedingungen
und ist mit Stabilitätsregelkreisen ausgestattet um die Ausregelgenauigkeit einzustellen.
Die Ausgangsspannung des Generators kann über den VOLT Regler eingestellt werden.
Einstellbereich: 360 - 440V
Bei Justage der Ausgangsspannung sollte berücksichtigt werden, dass die Genera-
torspannung nicht über +5% der Nennspannung verstellt werden darf.
7.2. Isolationswert
Vor der Inbetriebnahme und in wiederkehrenden Prüfungsintervallen muss der Isolationswert
des Generators überprüft werden.
Ein Stromerzeuger, dessen Isolationswert für den Stator unter 1 MΩ und für die
anderen Wicklungen unter 100 kΩ gesunken ist, darf unter keinen Umständen in
Betrieb genommen werden.
Sollte der Isolationswert des Generators unter den erlaubten Wert fallen, kann durch fol-
gende Vorgänge die Wicklung getrocknet werden:
7.2.1. Trockenofen
Demontieren Sie den Generatorteil (ohne Spannungsregler) und trocknen Sie diesen für 24
Stunden bei 100°C in einem Trockenofen.
7.2.2. Warmluft
Klemmen Sie das Erregerfeld an den Kohlenanschlüssen ab und blasen Sie unter stetiger
Rotordrehung ca. 60°C warme Luft in die Lufteinlässe.
7.2.3. Kurzschlußbetrieb
• Entfernen Sie die hintere Generatorabdeckung.
• Klemmen Sie den Spannungsregler ab.
• Schließen Sie die Ausgangsklemmen der Phasen mittels geeigneter Brücken (6A pro
mm² nicht überschreiten) kurz.

Spannung erhöhen
GTDK AVR12-3B2D
VOLT

Spannung reduzieren
