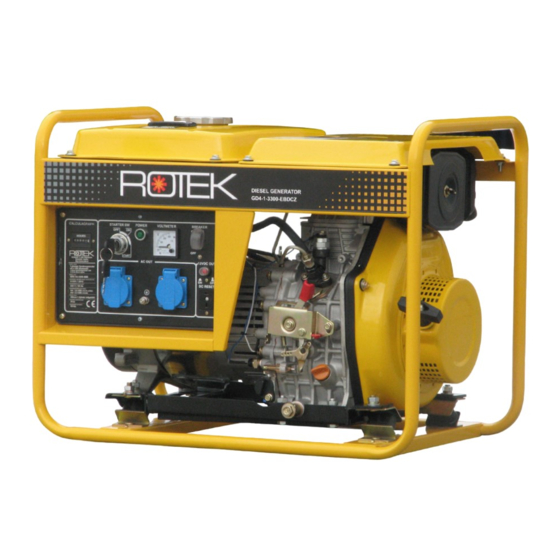

Stromerzeuger mit Dieselmotor
Luftgekühlter 1 Zylinder 4-Takt Motor und Synchrongenerator
Benutzer- und Wartungshandbuch
GEN034
GD4-1-3300-EBZ
DE U1203 Stand Oktober 2012
Modell:
Leistung:
Nennspannung:
Motor:
Treibstoff:
GD4-1-3300-EBZ
max. 3,6kVA / 3,3kW
kont. 3,3kVA / 3,0kW
230V
296ccm / 4-Takt OHV
4,1kW bei 3.000 U/Min
Diesel
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek GEN034
Inhaltszusammenfassung für Rotek GEN034

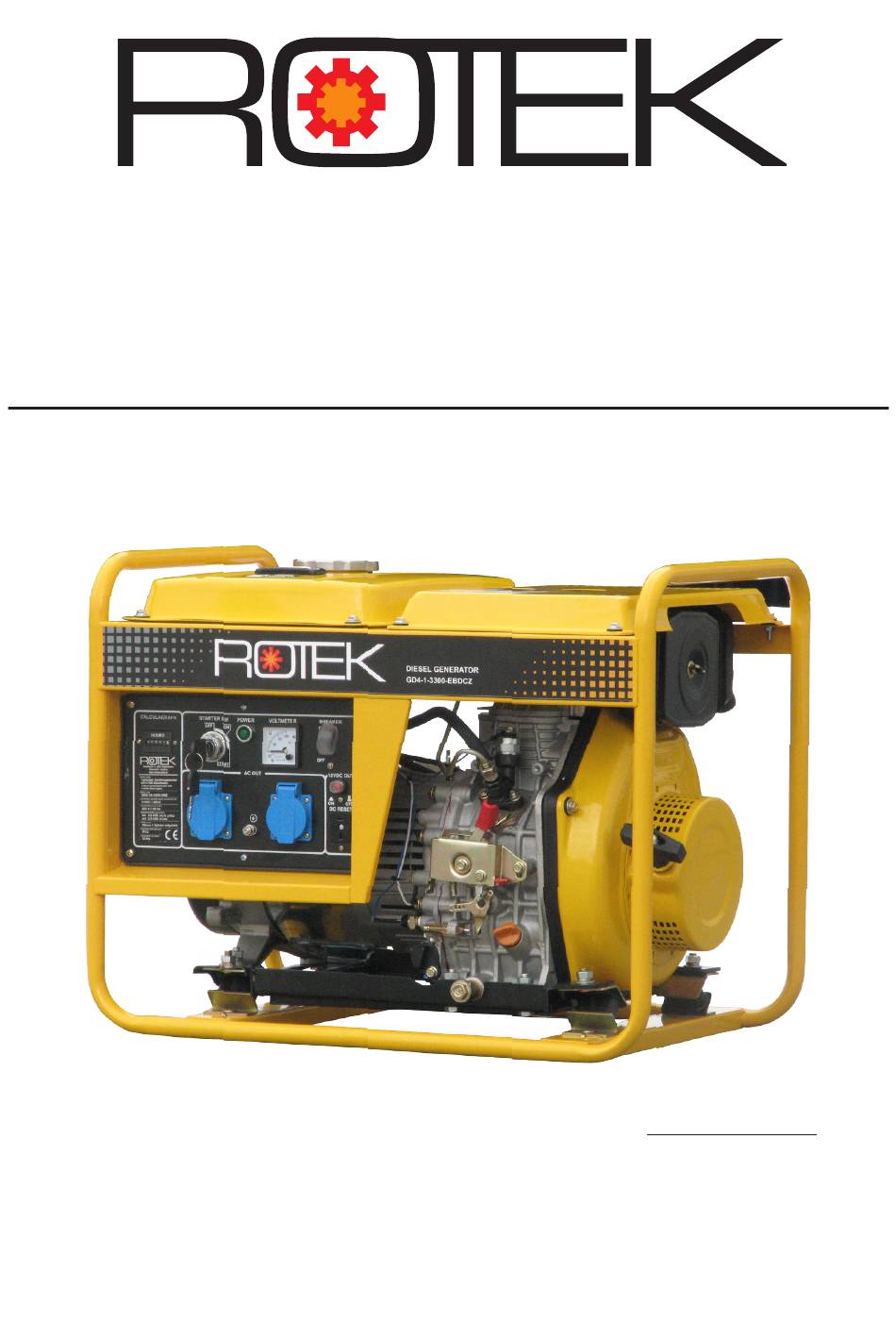

- Seite 1 Luftgekühlter 1 Zylinder 4-Takt Motor und Synchrongenerator Benutzer- und Wartungshandbuch DE U1203 Stand Oktober 2012 Modell: GD4-1-3300-EBZ Leistung: max. 3,6kVA / 3,3kW kont. 3,3kVA / 3,0kW Nennspannung: 230V Motor: 296ccm / 4-Takt OHV GEN034 4,1kW bei 3.000 U/Min Treibstoff: Diesel...
-
Seite 2: Allgemeiner Hinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 5.4.12. Drehzahleinstellung 1.1. Risiken durch Strom 5.4.13. Ausregelverhalten 1.2. Sicherheitshinweise und Ausrüstung 4 5.4.14. Auspuff und Abgasfarben 1.3. Risiken durch Lärmentwicklung 5.4.15. Sonstiges 1.4. Risiken durch sich bewegende Teile 4 5.4.16. Drehmomente, Messwerte 1.5. Risiken durch Gasemissionen 5.5. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise 1.1. Risiken durch Strom Dieses Gerät ist Schutzisoliert ausgeführt. Bei der Wahl einer anderen Schutzart (z.B. Verwendung mit Fehlerstromschutzschalter) ist die korrekte Verkabelungsän- derung durch einen Fachbetrieb sicherzustellen. • Der Generator darf nicht im Freien bei Regen, Schnee oder feuchter Umgebung ver- wendet werden. -
Seite 5: Risiken Durch Gasemissionen
• Nähern Sie sich niemals dem im Betrieb befindlichen Stromerzeuger mit Dingen wie z.B. Krawatten, Halstüchern, Armbändern. Diese könnten Sich an bewegenden Teilen verfangen und schwere Verletzungen hervorrufen. • Vor der Inbetriebnahme kontrollieren, ob alle Werkzeuge oder sonstige lose Teile aus dem Stromerzeuger entfernt wurden. -
Seite 6: Risiken Durch Abgase
Der Motor darf in geschlossenen oder wenig belüfteten Räumen (z.B. abgeschlos- senen Räumen, Tunnel, Container) nicht verwendet werden. Ausgenommen solche Installationen welche von Rotek ausdrücklich genehmigt wurden. Abgase sind giftig. Sie können Bewusstlosigkeit oder den Tod verursachen. Bei Ver- wendung in geschlossenen / teilgeschlossenen Räumen ist sicherzustellen, dass die Abgase mittels einer leckfreien Leitung nach aussen geführt werden. -
Seite 7: Spezifikation
Seehöhen muss ein Derating der Höchstleistung kalkuliert werden. Der Einsatz von anderen Treibstoffen wie z.B. Bio-Diesel, Heizöl oder Pflanzenöl, be- dingt eine Änderung am Motor! Setzen Sie ohne Freigabe durch ROTEK niemals ande- re Treibstoffe als Standard Diesel ein. Ein Motorschaden könnte die Folge sein! -
Seite 8: Geräteabbildungen
2.1. Geräteabbildungen Betriebsanzeige Voltmeter 230V Schutzschalter 13A Betriebsstundenzähler 12V Ausgang Startschloss CEE 7/4 (Schuko) Tankdeckel Ölablassschraube Ölfilter (Sieb) 12V Magnetventil Drehzahlsteller Muss im Betrieb rechts arretiert sein! Kann im ausgeschaltetem Zustand in dieser Stellung verbleiben. Einspritzpumpe START „Klick“ STOP Öldrucksensor Ölmeßstab... - Seite 9 Luftfilterkasten Auspuff Handstart Reversierstarter Dekompressorhebel Auspuff Treibstoffhahn Elektrostarter Laderegler Starterbatterie Ölmeßstab Generator Tank Frontpanel Treibstoffhahn Starterbatterie Generatordeckel...
-
Seite 10: Transport Und Lagerung
3. Transport und Lagerung 3.1. Transport des Stromerzeugers • Stellen Sie sicher, dass der Generator während des Transports (vor allem bei Verwen- dung eines Gabelstaplers) nicht herunterrutschen oder herunterfallen kann. • Beachten Sie, dass der Stromerzeuger mit Öl befüllt ausgeliefert wird. Vermeiden Sie daher ein übermäßiges Kippen, da ansonsten Öl aus dem Gerät auslaufen kann - ma- ximal erlaubte Neigung: 20°... -
Seite 11: Inbetriebnahme
4. Inbetriebnahme 4.1. Hinweise zur Leistung des Stromerzeugers Die Höchstleistungen der Motoren beziehen sich auf Standardbetriebsbedingungen (0m Seehöhe, 25°C Umgebungstemperatur). Für höhere Umgebungstemperaturen bzw. beim Einsatz auf größeren Seehöhen muss ein Derating der Höchstleistung kalkuliert werden. Sollten Sie das Gerät über 1.000m Seehöhe oder bei Umgebungstemperaturen über 30°C betreiben, nehmen Sie bitte Kontakt mit Ihrem Händler wegen der notwendi- gen Derating Berechnung auf. -
Seite 12: Theoretische Berechnung Der Erforderlichen Anlassleistung Eines Ansynchronmotors Ohne Anlaufstrombegrenzer
Geräte mit hohen Anlauf-/Startströmen sind vor allem: • Geräte mit Elektromotoren (Wasserpumpen, Kreissägen, Hobelbank usw.) • Geräte mit grossen Übersetzungen (z.B. Hobelbank) • Geräte mit Kompressoren (Gefriertruhen, Kühlschränke, Klimaanlagen, usw.) • Schweissgeräte (Hoher Strom beim Zündvorgang) Theoretische Berechnung der erforderlichen Anlassleistung eines Ansynchron- motors ohne Anlaufstrombegrenzer: Nennleistung Motor P=3 kW Nennstrom Motor In=6,3 A... -
Seite 13: Starterbatterie
Das Öl ist im Normalzustand schwarz durch die Verbrennungsrückstände des Motors. Es sollten keine Fremdkörper, weißliche Färbung (Wasser im Öl) oder Schaumbildung fest- stellbar sein. Sollte sich der Ölstand von einer Kontrolle zur nächsten erhöhen, Maschine NICHT STARTEN. Es könnte Treibstoff oder Wasser in das Motoröl gelangt sein - dies kann zu Maschinenschäden führen. -
Seite 14: Motorstart
4.4. Motorstart ● Sorgen Sie für ausreichende Belüftung, da die Abgase von Motoren schädlich für Ihre Gesundheit sein können. ● Stellen Sie den Zündschlüssel und den Sicherungsautomaten auf “OFF” ● Stellen Sie den Leistungswahlregler auf Vollgas-ganz nach rechts, bis dieser einrastet - sie hören ein „Klick“. -
Seite 15: Motorstop
Ob der Generator mit Erde verbunden werden muss, hängt von den jeweiligen Ge- gebenheiten, der verwendeten Schutzart und den jeweiligen Bestimmungen ab. Im Falle der Erdung ist zu beachten, dass die Erdverbindungskabel/-bänder mindestens Vollstrom-Belastungsfähigkeit haben. Bei einer Installation ohne Erdungskonzept (Standardausführung = Schutzisoliert) ist die Installation eines Isolationswächters samt Abschalteinrichtung (Schütz) empfohlen. -
Seite 16: Reinigung Und Instandhaltung
5. Reinigung und Instandhaltung Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfreien Betrieb. Das für die Instandhaltung bzw. Reinigung zuständige Personal muss technisch dazu befähigt sein, die jeweiligen Arbeiten durchzuführen. Gestatten Sie niemals nicht befähigten Personen Tätigkeiten an egal welchem Bau- teil des Stromerzeugers durchzuführen. -
Seite 17: Instandhaltung Motor
5.4. Instandhaltung Motor Motoren sind technisch komplexe Mechanismen mit einer Vielzahl von beweglichen Teilen. Diese sind zum Teil hohen mechanischen, thermischen und chemischen Einflüssen durch die Umwelt und den Verbrennungsprozess unterworfen. Die richtige Wahl der Betriebsmit- tel (Treibstoffe, Öle) sowie die sorgfältige Pflege und Wartung verlängert die Lebensdauer Ihres Motors. -
Seite 18: Schaltplan Motor
5.4.3. Schaltplan Motor... -
Seite 19: Motor Startet Nicht
Reinigungsintervall: alle 6 Monate / 300 Betriebsstd. Tauschintervall: alle 12 Monate / 1000 Betriebsstd. Ersatzteilnummer: Rotek Teilenummer: ZSPMOT00023 Beachten Sie beim Zusammenbau den korrekten Sitz der Dichtscheiben und über- prüfen Sie nach dem Zusammenbau die Dichtheit des Treibstoffsystems. -
Seite 20: Luftfilter Reinigen
Feinfilter (3) abziehen und mit Pressluft reinigen. Reinigungsintervall: 100 Betriebsstd Tauschintervall: 6M/300 Betriebsstd. Rotek Ersatzteilnummer: ZSPMOT00009 Manchmal ist eine Verschmutzung durch fei- ne Partikel nicht mit freiem Auge ersichtlich. Anzeichen dafür sind, daß der Motor schwarz raucht (zu wenig Luft). Tauschen Sie in diesem Fall den Luftfilter aus. -
Seite 21: Einspritzanlage Entlüften
5.4.10. Einspritzanlage entlüften Sollte Luft in die Einspritzanlage gelangt sein (ganz leergefahren, sehr lange Lagerzeit, etc.) kann der Motor eventuell durch die Luft in der Einspritzanlage nicht starten. Gehen Sie in diesem Fall wie folgt vor: ● Dieseltank ganz befüllen, Treibstoffleitung (1) von der Einspritzpumpe (2) abziehen. ●... -
Seite 22: Ventile Einstellen
5.4.11. Ventile einstellen Falsches Ventilspiel kann sich in unruhigem Motorlauf, Fehlzündungen oder mangelnder Motorleistung bemerkbar machen. Um die Ventile einzustellen, gehen Sie wie folgt vor: ● Entfernen Sie die Schallschutzhaube. ● Nehmen Sie den Ventildeckel herunter, indem sie die 3 Halteschrauben lösen. ●... -
Seite 23: Drehzahleinstellung
5.4.12. Drehzahleinstellung Die Drehzahl des Motors wird über einen mechanischen Drehzahlregler fest auf 3.000 U/ Min eingestellt. Dies hängt mit der Frequenz des Generators zusammen. Um eine Span- nung mit 50 Hz (= 50 Schwingungen pro Sekunde) zu erzeugen, muss der Motor mit 3.000 U/Min (=50 Hz x 60 Sek. -
Seite 24: Auspuff Und Abgasfarben
5.4.14. Auspuff und Abgasfarben Fehlzündungen im Auspufftrakt können durch lockere Schrauben am Auspuffkrümmer ver- ursacht werden. Kontrollieren Sie in diesem Fall den festen Sitz der Krümmerschrauben sowie den Einwandfreien Zustand der Auspuffdichtungen. Der Auspuff sollte dicht und ohne Beschädigungen sein. Übermäßige Ablagerungen im Auspuff müssen entfernt werden. -
Seite 26: Instandhaltung Generator
5.5. Instandhaltung Generator 5.5.1. Elektronischer Spannungsregler Es ist nicht gestattet den Generator bei Lastbetrieb mit Unterfrequenz (Motordreh- zahl zu gering) zu betreiben. Dies würde die Erregereinrichtung der AVR überlasten und den AVR beschädigen. Type: LiHua PA6 BS 5kW Leerlauf 3kW Last Meßspannung (L-N) 17,9 V 17,8 V... -
Seite 27: Lagerlebensdauer
● Betreiben Sie den Stromerzeuger mit Nenndrehzahl und stellen Sie über den Regelwie- derstand die Erregung so ein, dass in den Kurzschlussbrücken 80% des Nennstroms fließt. Zur Vermeidung eines zu niedrigen Isolationswertes bei langem Stillstand ist der Einbau einer Stillstandsheizung (welche in regelmäßigen Intervallen bei Stillstand das Gerät beheizt) sowie ein regelmäßiger Wartungslauf empfohlen. -
Seite 28: Wellenlager Tauschen
5.5.5. Wellenlager tauschen ● Öffnen Sie die Zugankerschrauben des Stators und die hintere Lagerschildverschraubung. ● Ziehen Sie das Lager mit einer geeigneten Abzieh- vorrichtung von der Welle ab. Abgezogene Lager müssen immer durch neue Lager ersetzt werden! Zur Erleichterung sollte das Lager vor der Montage auf 80°C (z.B. -
Seite 29: Fehlerdiagnose Generator
5.5.8. Fehlerdiagnose Generator Die Ausgangsspannung ändert sich im Normalfall mit der Belastung in zulässiger Größen- ordnung. Bei defektem Spannungsregler, Rotor oder Stator kann die Ausgangsspannung stark mit der Last variieren. Sollte der Motor laufen und der Generator bei eingeschaltetem Schutzschalter keine Span- nung abgeben, gehen Sie wie folgt vor: ●... - Seite 30 Kohlehalters und nehmen sie die Kohlen heraus. Die Kohlen oder auch Bürs- ten genannt sind ein Verschleißteil und müssen gegebenenfalls ausgetauscht werden (Rotek Teilenummer: ZSPGEN00002). Sollten die Kohlen einen ordnungsgemäßen Kontakt zu den Schleifringen herstellen, mes- sen Sie die Rotorwicklung direkt an den Schleifringen. Der Wiederstandsollwert liegt zwi- schen 55 und 80 Ω.
-
Seite 31: Schaltplan Generator
5.5.9. Schaltplan Generator Rotor Stator Klemmbrett Regulator con. CN7-1 CN7-2 +12V AC out +12V AC out 1Phase 230V ws - sw: ca. 0,1 Ohm L - N : 0,6 Ohm br - br : 0,1 Ohm vl - vl : 0,1 Ohm 55 - 80 Ohm bl - bl : 2,2 Ohm Voltmeter... -
Seite 32: Wartungsintervalle
5.6. Wartungsintervalle ● ... durch Benutzer durchzuführen ◊ ... spezielles Werkzeug / Fachkenntnis erforderlich (durch Fachbetrieb durchzuführen) Täglich Nach Alle Alle Alle Std. Std. Std. Std. vor Inbetrieb- Einlauf nahme Monate Monate Monate Zustand des Schaltpanels / der ● Anschlüsse kontrollieren Treibstoff auffüllen und Tanksieb ●... -
Seite 34: Garantiebedingungen
6. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Da- tum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Liefer- schein oder Rechnung) angeführt ist. Garantiebedingungen der Baugruppen sowie etwaiger Ersatzteile Für sämtliche Baugruppen dieses Gerätes gelten die jeweiligen Garantiebedingungen des Herstellers. -
Seite 35: Konformitätserklärung
7. Konformitätserklärung Hiermit erklären wir, Rotek Handels GmbH Handelsstrasse 4 We herewith declare, 2201 Hagenbrunn Österreich / Austria Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlä- gigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entspricht. - Seite 36 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2012...
