liegt zwischen 20 und 50 Ω. Ist der Wert zu hoch öffnen sie die Verschraubung des
Kohlehalters und nehmen sie die Kohlen heraus.
Die Kohlen oder auch Bürsten genannt sind ein Verschleißteil und müssen gegebenenfalls
ausgetauscht werden.
● Sollten die Kohlen einen ordnungsgemäßen Kontakt zu den Schleifringen herstellen,
messen Sie die Rotorwicklung direkt an den Schleifringen. Der Wiederstandsollwert
liegt zwischen 20 und 50 Ω. Sollte kein Wiederstand messbar sein, ist die Rotorwick-
lung unterbrochen. Eine weitere mögliche Fehlerursache sind die 2 Lötverbindungen
der Rotorwicklung zu den Schleifringen. Notfalls können diese nachgelötet werden.
Sollte dies auch zu keinem Ergebnis führen, ist die Rotorwicklung defekt und muss
ausgetauscht werden.

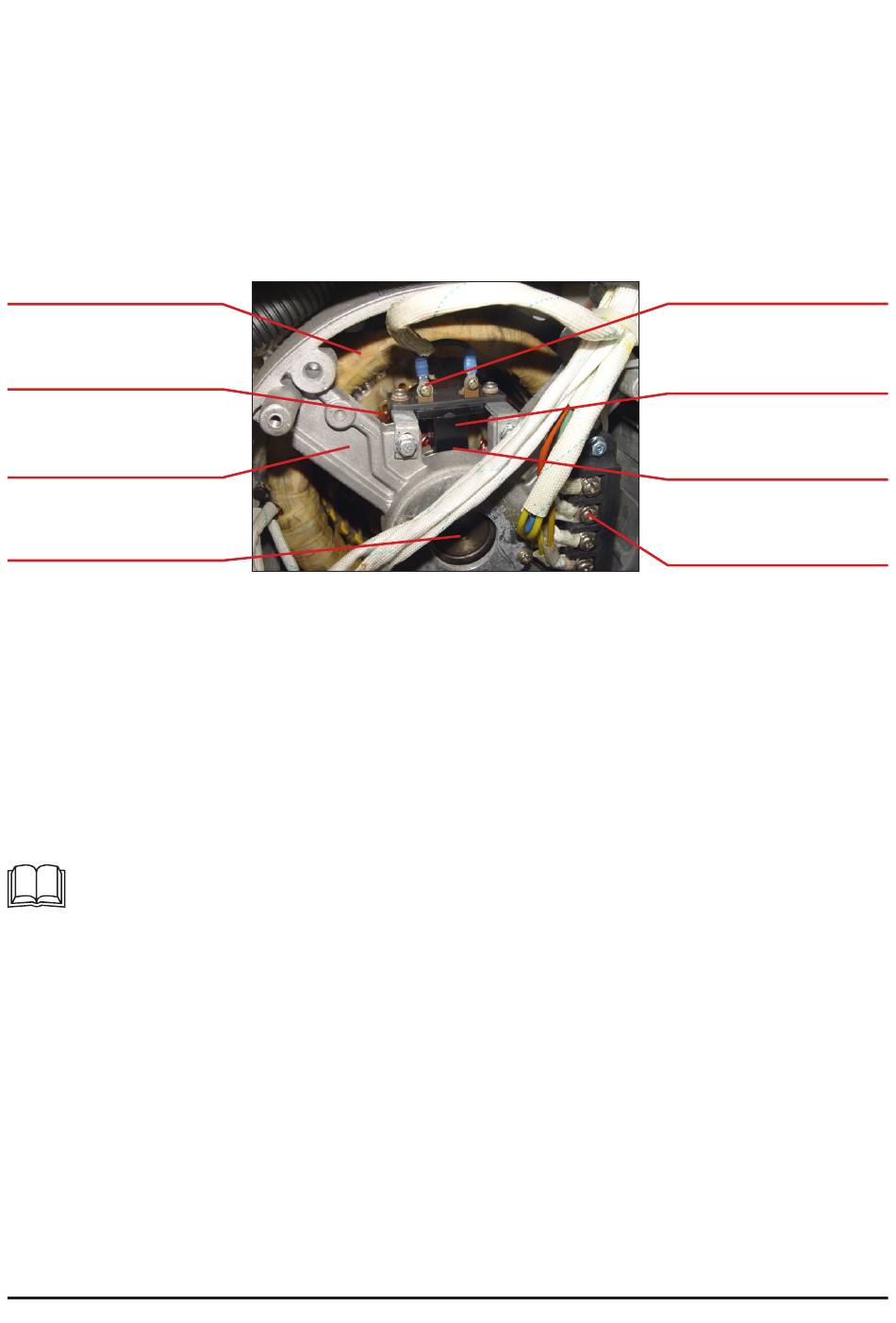

Statorwicklung
Rotorwicklung
Lagerschild
Wellenlager
Sollten die Wiederstände dem Sollwert entsprechen, messen Sie die 12V Wicklung (im
Frontpanel zugänglich - Stecker vor Messung öffnen).
● Messen sie den Wiederstand zwischen den schwarzen Kabeln. Diese Wicklung stellt
den 12 Volt Ausgang dar. Der Wiederstand soll 0,1-0,2 Ω sein
Entspricht auch dieser Wert verfolgen Sie die Verkabelung zum Spannungsregler (AVR).
● Messen sie den Wiederstand jeweils zwischen blauen Kabeln (3 Messungen). Diese
Spulen stellen die Messspannung für den Spannungsregler dar. Der Wiederstand soll
pro Spule - d.h. pro Messung ca. 0,06 Ω sein
● Messen sie den Wiederstand zwischen den braunen Kabeln. Diese Spule stellt die
Spannungsversorgung für den Spannungsregler dar. Der Wiederstand soll 1,4 Ω
sein.
Ein Grund für instabiles Verhalten oder Spannungseinbruch bei Belastung kann auch
ein defektes Wellenlager sein. Sollten alle Messwerte dem Sollwert entsprechen,
prüfen Sie das Frontlager.
Erregeranschluss
Kohlenhalter
Kohlen/Bürsten
Klemmfeld
