7.3.6

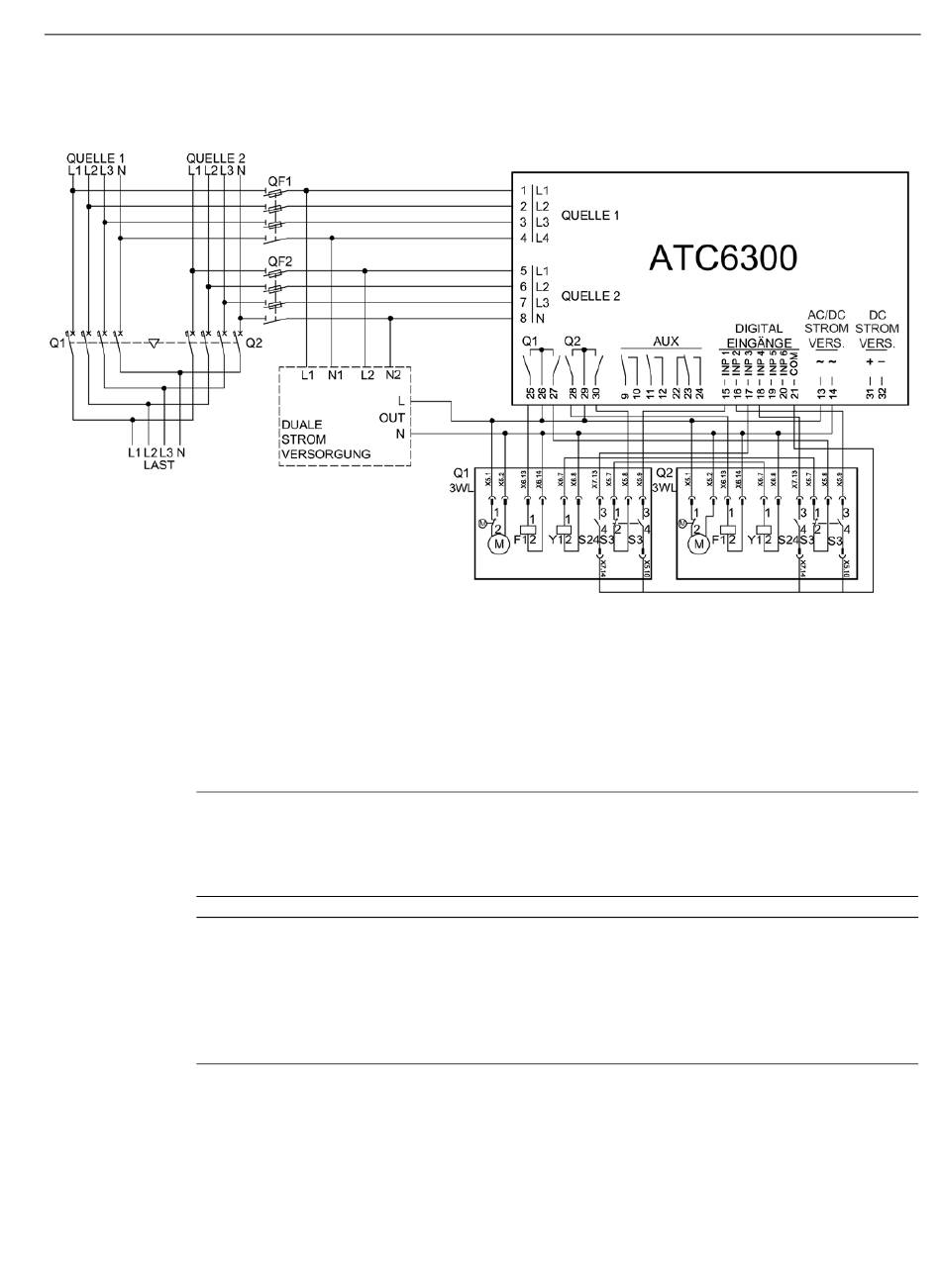

Anschließen der offenen Leistungsschalter 3WL, FS I - III (IEC, UL)
Code
Beschreibung
S3 (NC)
Hilfsschalter (Verriegelung)
S3 (NO)
Hilfsschalter (Status)
S24
Alarm-Hilfsschalter (Auslösung)
F1
Hilfsauslöser (Spannungsauslöser) F1
Y1
Einschaltmagnet Y1
M
Motorantrieb
Hinweis
Laut IEC-Vorschriften muss das Sicherungselement über eine erdschluss- und
kurzschlusssichere Leitung gemäß IEC 61439-1 angeschlossen werden. Bitte beachten Sie
hierzu die geltenden nationalen Normen für elektrische Installationen.
Hinweis
Der Anschlussplan zeigt beispielhaft den Anschluss des ATCs mit 3WL. Der Anschlussplan
ist für 230 V AC gültig. Es können sämtliche Antriebe verwendet werden. Dafür müssen die
entsprechenden technischen Daten des Antriebs, des Leistungsschalters sowie des
ATC6300 beachtet werden. Weitere Informationen zu den technischen Daten finden Sie in
den entsprechenden Handbüchern.
Netzumschaltsteuergerät 3KC ATC6300
Gerätehandbuch, 03/2018, L1V30535632001A-01
7.3 Anschließen von Siemens SENTRON Schaltgeräten
Anschließen
101
