Doppelnetzanbindung montieren

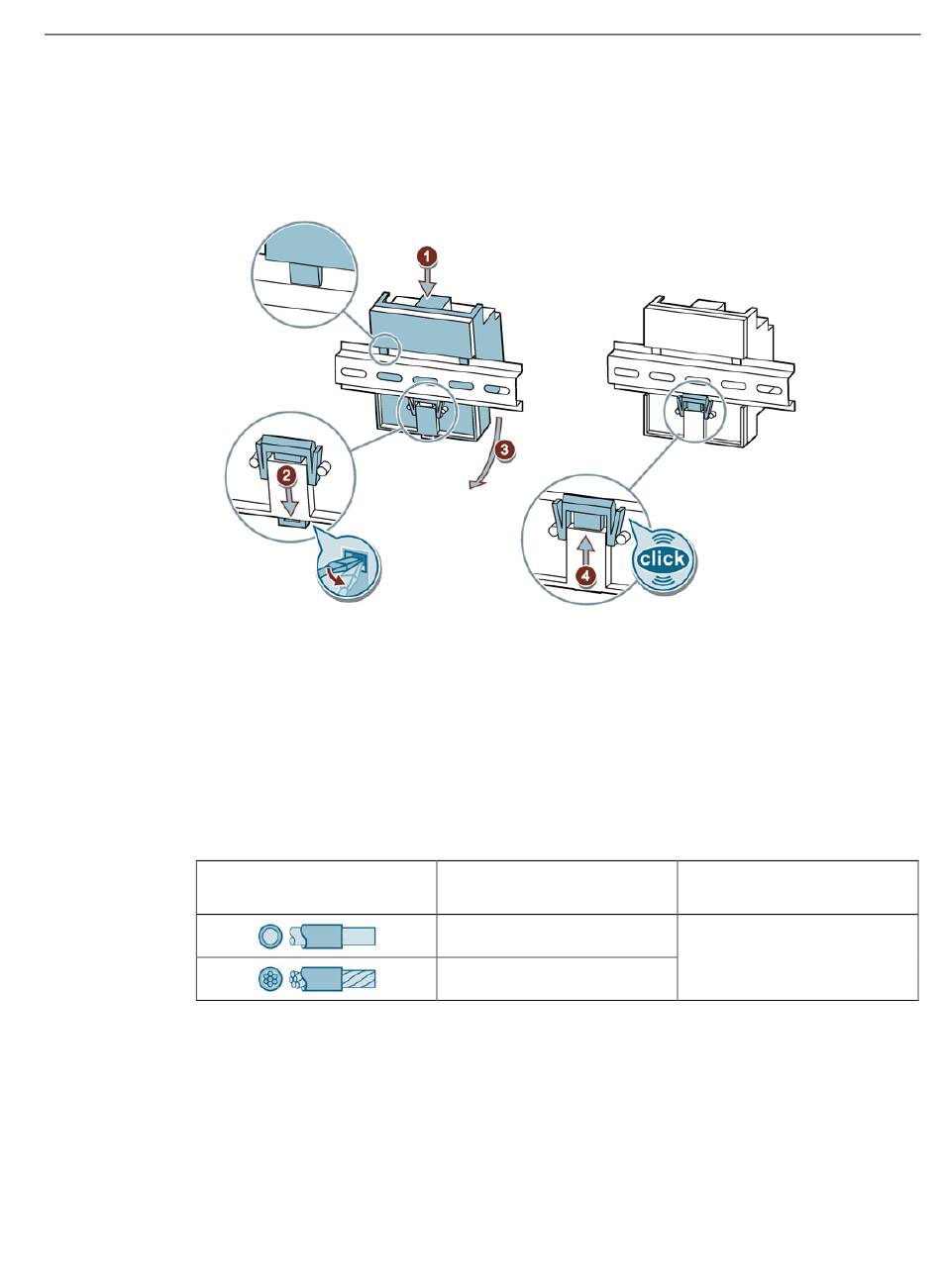

Die Doppelnetzanbindung muss auf eine DIN-Hutschiene montiert werden.
1. Setzen Sie die Doppelnetzanbindung (3KC9625-1) mit der Steckvorrichtung von oben auf
die Hutschiene.
2. Richten Sie die Clip-Vorrichtung, wie in der Abbildung dargestellt, mit einem
Schraubendreher aus.
3. Richten Sie die Steckvorrichtung an der Unterseite aus.
4. Drücken Sie das Gerät vorsichtig nach hinten, bis die Steckvorrichtung hörbar in der
Unterseite einrastet
Doppelnetzanbindung anschließen
Die Anforderungen an die für den Anschluss benötigten Zuleitungen entnehmen Sie der
folgenden Tabelle:
Netzumschaltsteuergerät 3KC ATC6300
Gerätehandbuch, 03/2018, L1V30535632001A-01
CU
7.2 Anschließen der Spannungsversorgung
Kabeldurchmesser
0.5 ... 2.5 mm
2
AWG 20 - 14
0.5 ... 1.5 mm
2
AWG 20 - 16
Anschließen
U
= 240 V AC
e
U
= 4 kV
imp
I
= 3 A
e
75
